深沟球滚动轴承机械结构三维建模

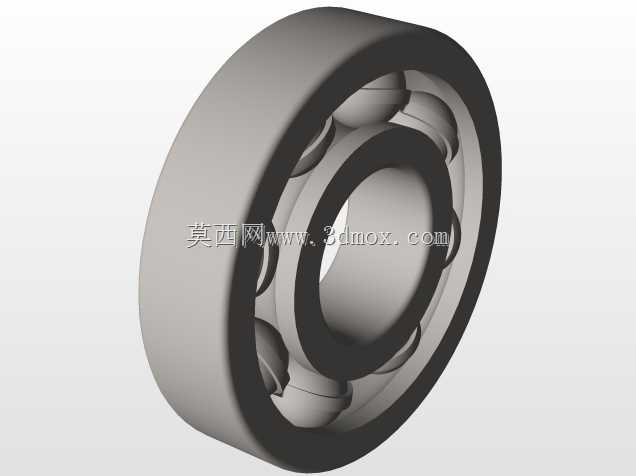

　　外圈的轴向定位通常依靠轴承端盖或者孔用挡圈实现，因此外圈端面做了平整处理，没有预留额外的卡槽结构，适配绝大多数通用安装场景。内圈的内孔是与旋转轴配合的表面，同样按照基轴制的配合要求做了圆柱面特征还原，内圈端面与轴肩的贴合面做了微小的倒角处理，避免安装时轴肩圆角与内圈棱边发生干涉，这也是实际工程应用中经常被新手设计师忽略的细节——如果轴承内圈棱边没有避让倒角，轴肩的铸造或者加工圆角会顶住轴承端面，导致轴承无法安装到位，运行时出现偏磨、温升过快的问题。滚动体部分采用了等直径的钢球结构，沿滚道圆周均匀分布，保持架的兜孔结构刚好包裹住钢球的赤道位置，既可以将各钢球等距分隔，避免钢球之间直接接触产生额外摩擦，又能引导钢球在滚道内顺畅滚动，在各类旋转传动机构的设计选型环节，滚动轴承是绕不开的核心支撑部件，这款深沟球结构的滚动轴承，主要承担径向载荷传递，同时可适配一定比例的轴向载荷工况，广泛应用在电机输出端、机床主轴支撑、输送线辊筒转轴、小型动力传动箱等需要低摩擦旋转支撑的场景中。从结构设计逻辑来看，建模时优先还原了轴承的核心组成部分：外圈、内圈、滚动钢球、保持架四个核心构件，各部件的配合间隙按照常规通用级轴承的装配公差逻辑做了预留，避免建模时出现实体干涉，方便后续做装配仿真或者运动动画演示时直接调用。外圈的外圆柱面是轴承与安装座孔的配合面，建模时保证了圆柱度的几何特征，没有多余的倒角或者凸起，适配常规的基孔制安装要求，安装边界上，

　　建模时保持架与钢球之间预留了合理的活动间隙，还原真实轴承的运行状态，不会出现运动锁死的情况。从实际使用场景的适配性来看，这类滚珠轴承的摩擦系数远低于滑动轴承，启动阻力小，维护更换方便，不需要额外设计复杂的润滑油路，只需要在装配时填充适量润滑脂即可满足长时间运行需求，在中低转速、中等载荷的传动场景中性价比极高。建模过程中没有做多余的简化或者夸张变形，所有结构特征都对应实际量产轴承的几何形态，不管是用来做设备装配的配套零部件，还是用来做机械原理教学的演示模型，都可以直接适配。在安装尺寸的边界设定上，内圈内径、外圈外径、轴承宽度三个核心安装尺寸按照通用6系列轴承的比例关系做了还原，设计师在调用时可以根据实际选型的轴承型号直接缩放对应尺寸，

　　不需要重新调整各部件的配合关系，大幅提升建模效率。滚道的曲率半径略大于钢球半径，保证钢球与滚道之间是点接触状态，既可以降低运行时的接触应力，又能保证旋转时的灵活性，这也是深沟球轴承能够同时承受径向和少量轴向载荷的核心结构原因，建模时特意还原了这一曲率特征，没有做成简单的直角沟槽，避免模型失去实际工程参考价值。保持架采用了浪形冲压结构的形态，这也是小型深沟球轴承最常用的保持架形式，重量轻、占用空间小，不会额外增加轴承的整体体积，适配紧凑安装空间的设计需求。在做整机装配时，这类轴承的安装通常采用冷压或者热装的工艺，冷压时需要注意压力只能施加在过盈配合的套圈端面上，不能通过滚动体传递压力，否则会造成滚道压痕、钢球变形，直接导致轴承报废，

　　模型的结构分层也对应了这一装配要求，内圈、外圈、滚动体、保持架都是独立的实体，可以单独拆分，方便做装配工艺的演示动画。对于日常的设备维护场景，这类轴承的失效形式通常是滚道疲劳剥落、保持架断裂、润滑脂失效，模型的结构还原度足够支撑做失效分析的演示，比如模拟滚道磨损后的间隙变化、钢球表面点蚀后的运行异响状态等，比简化的轴承块模型更有实际参考意义。很多新手设计师在做传动结构设计时，往往只关注轴承的三个核心安装尺寸，忽略了轴承的倒角尺寸、安装挡肩的高度要求，导致装配时出现干涉，或者挡肩高度过高无法拆卸轴承，这款模型在倒角、棱边的细节处理上都参考了实际轴承的工艺要求，设计师在调用时可以直接参考这些细节来设计对应的轴肩和座孔挡肩尺寸，避免出现设计失误。
