小型立式单缸内燃机结构展示模型

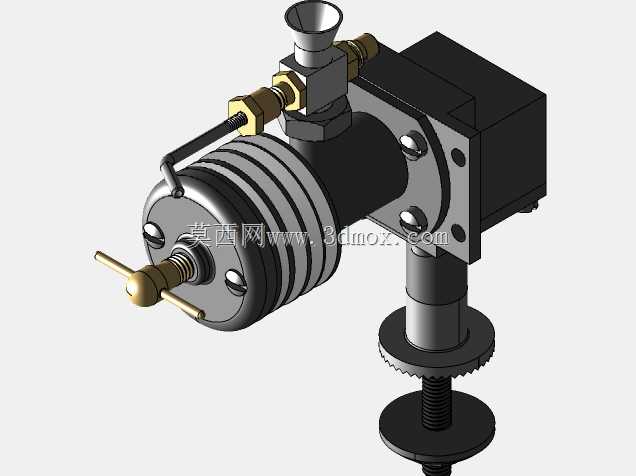

　　这款小型立式单缸内燃机模型，还原了小排量往复式活塞发动机的核心结构逻辑，可用于动力原理教学、机械结构展示以及小型动力装置的方案验证参考。从实际应用场景来看，这类小尺寸内燃机常被适配在小型航模、船模、科普教学实验台以及微型便携动力设备上，相比同功率等级的电机，它具备能量密度高、无需外接电源、续航时长随燃料携带量灵活调整的优势，在户外无供电场景的小型动力需求中有着不可替代的作用。从结构设计思路来看，模型采用立式单缸顶置气门布局，气缸体采用散热鳍片一体式结构，无需额外加装水冷循环管路，依靠空气流动即可带走做功过程产生的热量，大幅简化了整体结构，降低了整机自重。曲轴侧置输出的设计，让动力输出轴直接从机体侧方延伸，可直接连接飞轮、

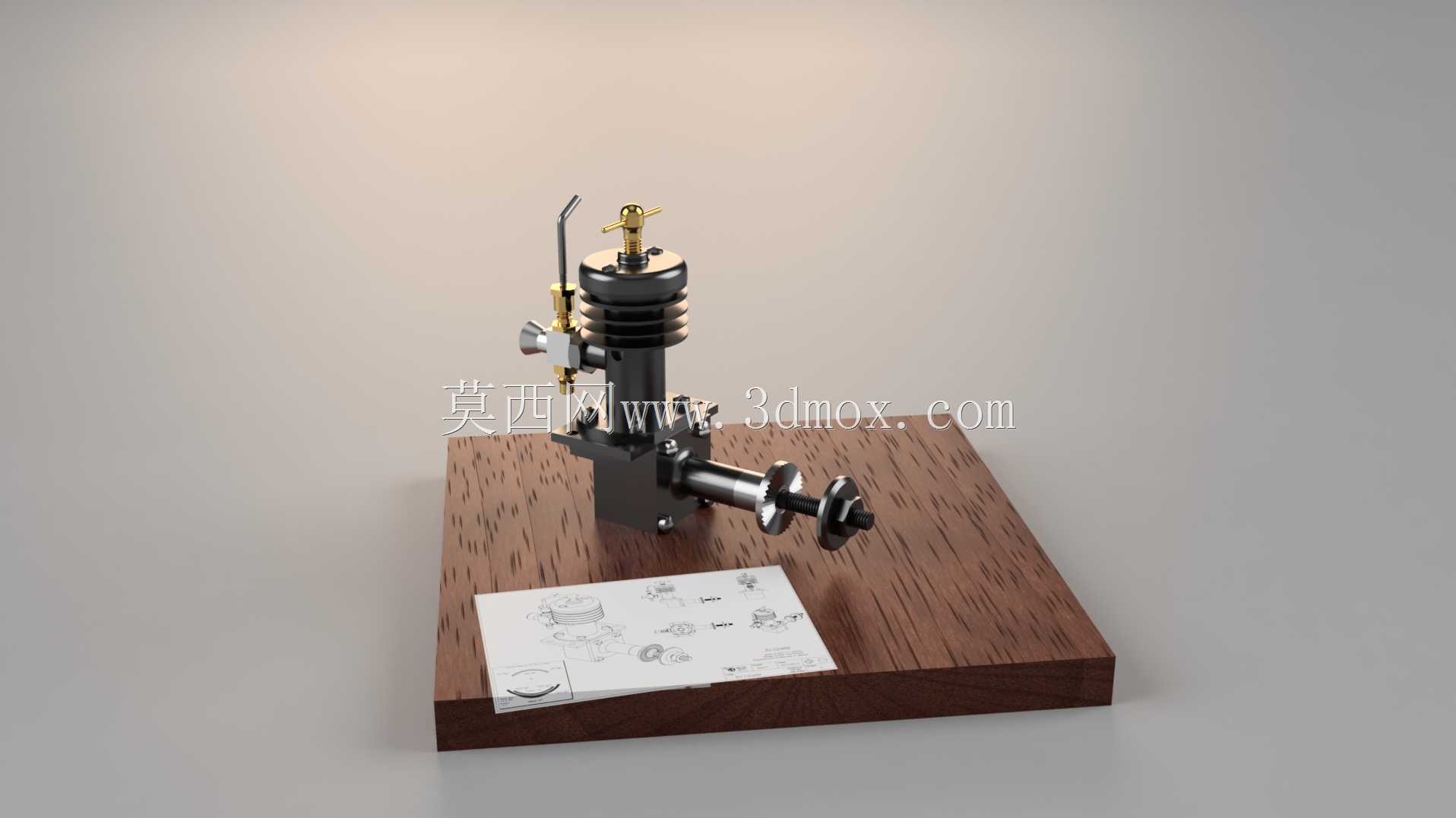

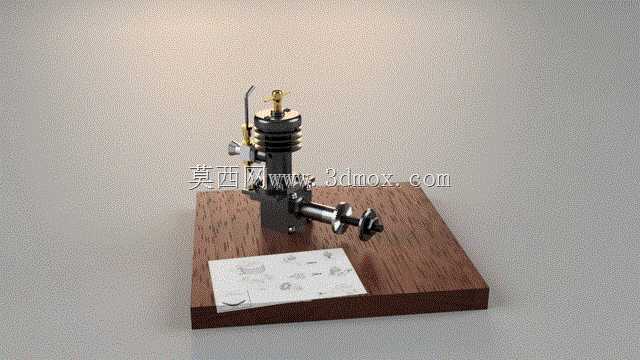

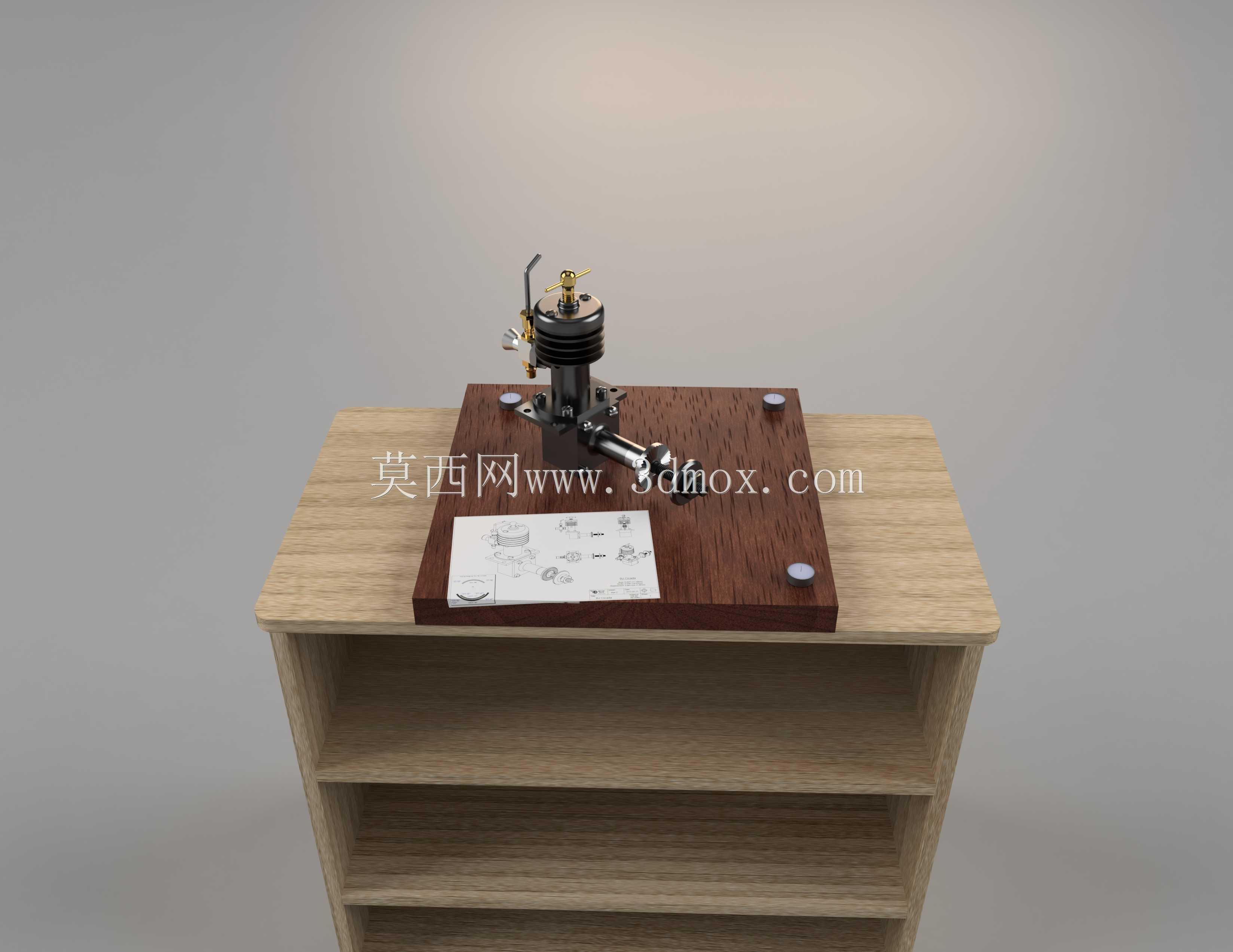

　　传动齿轮或者螺旋桨等负载，减少了中间传动环节的动力损耗，同时也缩小了整机的横向安装尺寸。安装底座采用实木纹理的平板式结构，机体通过底部的定位螺栓固定在底座上，底座预留了足够的平面空间，既可以放置结构说明图纸，也能在实际改装时加装油箱、点火模块等附属配件，安装孔位采用标准间距设计，可直接适配常见的小型动力设备安装机架，无需额外打孔改造。从功能特性来看，模型完整还原了内燃机的四个工作行程对应的结构部件：顶部的气门控制机构可直观展示进排气门的开闭时序，侧方的油量调节结构对应实际发动机的油门控制逻辑，曲轴末端的配重飞轮可直观展示惯性储能的工作原理，转动飞轮即可观察活塞往复运动、气门开闭的完整联动过程，

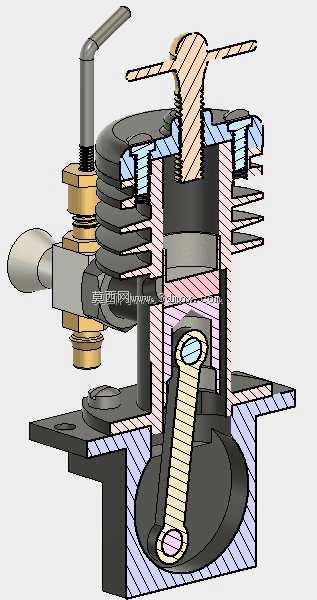

　　能帮助学习者快速理解四冲程发动机的工作逻辑。外形尺寸方面，整机不含底座的高度约为120mm，气缸直径约为18mm，输出轴直径约为5mm，侧方突出的调节机构最大宽度约为35mm，整体安装边界控制在100mm*80mm的方形区域内，可轻松嵌入小型设备的动力舱内，不会占用过多的结构空间。在结构细节处理上，气缸与曲轴箱的连接面采用定位止口设计，保证了气缸轴线与曲轴轴线的垂直度，避免活塞运动过程中出现偏磨问题；气门顶杆采用耐磨金属材质，与顶部凸轮结构的配合间隙控制在合理范围内，既保证了传动的精准度，也预留了热胀冷缩的余量；输出轴与曲轴的连接采用过盈配合加定位销的固定方式，可承受小功率输出下的扭矩负载，不会出现轴体打滑脱落的问题。

　　这类小型发动机模型在教学场景中，可作为机械原理课程的直观教具，让抽象的热力学循环、曲柄连杆机构运动逻辑变得具象可观察；在 hobby 改装场景中，爱好者可基于这个基础结构，改装成适配不同燃料的版本，或者加装增压、电启动等附属结构，验证小型动力装置的改装方案；在工业设计场景中，它的结构布局也可为小型便携动力设备的结构设计提供参考，帮助设计师在有限的空间内合理排布动力部件、散热结构以及输出接口，平衡动力性能与整机尺寸的关系。需要注意的是，这类小尺寸内燃机的散热能力有限，连续高负荷运转的时长需要控制在合理范围内，避免气缸过热导致部件变形；安装时需要保证输出轴与负载轴的同轴度，减少运转过程中的振动与轴承磨损；燃料供给管路需要做好密封处理，避免出现泄漏引发安全问题。整体来看，这个模型完整还原了小型单缸内燃机的核心结构特征，尺寸紧凑、结构逻辑清晰，无论是用于原理展示、教学演示还是改装参考，都具备很高的实用价值。
