路虎车型专用橡胶金属复合发动机悬置结构

　　在豪华越野车型的动力总成匹配设计中，发动机悬置的性能直接决定了整车NVH表现与动力系统的安装可靠性，这款针对路虎系列车型开发的悬置结构，采用橡胶与金属嵌件复合的结构形式，核心作用是承接动力总成的重量载荷，同时隔绝发动机运转过程中产生的振动向车身传递，还要缓冲车辆在非铺装路面行驶时，动力总成受到的冲击载荷，避免硬连接造成的部件疲劳损坏。

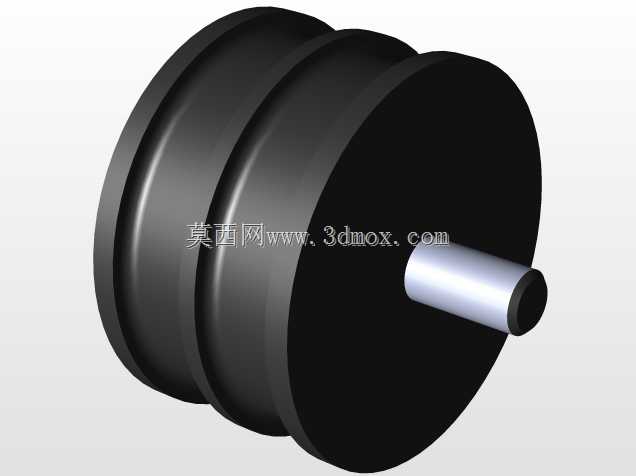

　　从结构设计逻辑来看，该悬置采用上下双层金属承托板夹设橡胶减震主体的结构，顶部伸出的带螺纹金属螺柱用于和发动机侧的安装基座连接，底部的金属法兰盘则通过螺栓固定在车身纵梁的悬置安装位上，中间的橡胶主体采用多道环形褶皱的结构设计，这种褶皱结构并非单纯的外形设计，而是通过调整橡胶的自由变形区域，实现不同方向的刚度匹配：垂直方向上，褶皱结构可以提供足够的压缩行程，吸收发动机怠速时的小幅高频振动，保证怠速状态下车内的振动感知处于较低水平；在车辆急加速、急减速或者越野工况下产生大扭矩输出时，悬置受到的横向、纵向剪切载荷会通过橡胶褶皱的变形被缓冲，同时褶皱结构的刚度会随着变形量增大逐步提升，避免动力总成出现过大的位移量，干涉周边的管路、线束以及周边附属部件。

　　在实际安装边界的匹配上，该悬置的整体外径控制在适配路虎纵梁安装位的尺寸范围内，顶部螺柱的螺纹规格、伸出长度完全匹配对应车型发动机侧安装孔的参数，底部法兰盘的安装孔位间距与车身预装的悬置安装点完全对齐，不需要对车身或者发动机侧结构做任何修改即可完成装配，替换性完全满足售后维修以及改装场景的需求。橡胶主体的硬度经过多轮调校，既不会因为硬度过高导致隔振效果变差，将发动机的振动直接传递到车身引发方向盘、座椅的抖动，也不会因为硬度过低导致动力总成支撑不足，在车辆激烈驾驶或者越野穿越时出现动力总成晃动过大，导致传动系统同轴度偏差，引发传动抖动甚至部件干涉的问题。

　　从应用场景来看，这类悬置不仅适配搭载V8动力的经典路虎车型，同结构形式的悬置也广泛应用在各类纵置动力布局的越野车型上，设计过程中需要充分考虑越野场景下的恶劣工况：橡胶材质需要耐受发动机舱内的高低温交变，长时间在高温热源附近工作不会出现过早老化开裂，同时还要耐受泥水、油污的侵蚀，避免橡胶性能衰减导致悬置失效；金属嵌件与橡胶的结合面采用特殊的硫化粘接工艺，保证在大载荷冲击下不会出现橡胶与金属脱开的问题，相比普通家用车型的悬置，这类面向越野场景的悬置在抗疲劳寿命、冲击载荷承受能力上都有更高的设计冗余。

　　在三维建模过程中，这类复合结构的建模需要重点还原橡胶褶皱的曲面过渡，保证橡胶部分的变形仿真结果与实际物理特性一致，金属嵌件的安装定位基准需要完全对齐实车安装点，螺柱的螺纹特征、法兰盘的安装孔位都需要按照实际尺寸精准建模，方便设计人员在做整车动力总成布置时直接调用，校核悬置与周边部件的间隙，也可以作为售后替换件开发、改装件设计的基础模型参考，避免反复测量实车尺寸带来的误差。在做悬置系统匹配计算时，准确的三维模型也可以帮助工程师快速获取悬置的安装硬点坐标、各方向的刚度参数参考，完成悬置系统的解耦计算，优化整车的振动特性。
