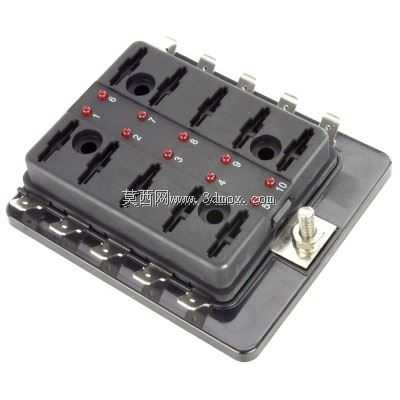

带LED故障指示的10路刀片式保险接线座

　　做车载电气改装、特种车辆配电设计这么多年，这类多路刀片保险丝座是绕不开的基础配电元件，市面上常见的远东款10路带灯保险座，几乎是改装圈、工程车辆低压配电的通用款，之前找了很久都没找到精准的三维数模，索性自己测绘建模完成了这套结构。

　　先从实际应用场景说，这类保险座主要用在12V/24V低压直流配电回路里，常见于房车改装、越野车辆附加电气配电、工程车辆作业系统供电、小型船舶低压配电，还有一些户外移动储能设备的输出分路保护，核心作用是把单路大电流输入拆分给10个独立的负载支路，每个支路对应插装标准尺寸的刀片式保险丝，单路出现过流、短路故障时保险丝熔断，同时对应回路的LED指示灯点亮，不用挨个拔保险排查，运维排查效率比无指示款高很多。

　　建模的时候最先敲定的是安装边界尺寸，底座采用镀锌钢板冲压成型，整体安装板的固定孔位完全匹配实装测绘数据，输入侧采用M5铜制接线螺栓，适配常规的OT冷压端子，单路输入的额定载流按照总路100A设计，每一路输出端对应Lucar spade插片接线端子，也就是行业里常说的6.3mm插簧端子，和市面上绝大多数车用线束的端子规格完全兼容，不用额外做转接件。

　　结构设计上，主体分为上下两层，下层是冲压成型的导电铜排，每一路铜排都做了镀锡处理，降低接触电阻，铜排和底座之间采用耐高温的PA66绝缘材质隔开，避免高压爬电、短路风险；上层是保险插装基座，一共10个标准刀片保险插槽，每个插槽旁对应嵌入红色LED指示灯，指示灯的限流电阻直接集成在基座内部，当对应回路保险丝完好时，指示灯两端电位差为零不点亮，一旦保险丝熔断，负载侧通过回路接地形成电位差，LED点亮提示故障位置，这个电路逻辑在建模的时候也做了结构避让，给电阻、LED引脚留足了安装空间，不会出现装配干涉。

　　之前用通用款保险座踩过不少坑，比如底座固定强度不够，车辆长期振动后螺栓松动，或者插片接触不良发热，所以建模的时候特意把基座和金属安装板的卡扣连接结构做了加强，每个卡扣的卡合量留了0.2mm的过盈，保证长期振动下不会松脱；输入接线螺栓的位置做了翻边加强，避免拧紧紧固端子的时候底座开裂。这次建模没有做透明上盖，是因为实际使用中很多场景会把保险座装在配电盒内部，或者用户自行搭配防水防尘盖，裸基座的数模反而更方便大家根据自己的安装场景做外罩适配、安装支架设计。

　　尺寸方面，整体基座的长宽高控制在110mm85mm32mm，金属安装底板比基座每边宽出8mm，四个安装孔的孔距是98mm*72mm，安装孔直径5.2mm，适配M5的安装螺栓，输入端子的螺栓中心距离安装板边缘12mm，方便接线操作，每一路输出插片的间距是8mm，刚好适配常规的线束走线间距，不会出现插端子的时候手指伸不进去的问题。建模过程中所有的倒角、拔模斜度都按照注塑件的工艺要求做了处理，基座的拔模斜度统一取1.5度，壁厚均匀控制在2.5mm，不会出现注塑缩痕的问题，导电铜排的厚度取1.5mm，满足单路10A、总路100A的载流要求，温升控制在安全范围内。

　　实际选型的时候要注意，这类保险座适配的是标准中号刀片保险丝，不要和小号、迷你款的保险混插，LED指示灯只做故障提示，不能代替保险丝的分断能力，接线的时候输入端正极接M5螺栓侧，每一路输出接对应插片，负极要保证可靠共地，不然LED故障指示会失效。这套数模把所有的装配间隙都留好了，不管是做配电盒的结构布局校核，还是做改装线束的走向模拟，都能直接调用，不用再反复测绘调整尺寸，之前做房车配电设计的时候，就是因为没有准确的数模，导致配电盒内部预留空间不够，最后现场磨外壳才装进去，有了精准的三维模型，在设计阶段就能把安装间隙、接线空间、检修操作空间都校核到位，减少后期现场整改的工作量。
