通风系统嵌入式HVAC检修口结构设计

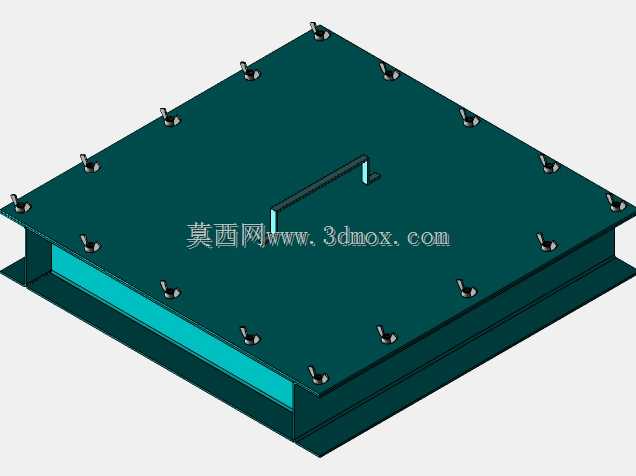

　　在商用建筑暖通系统、工业厂房通风管网、洁净车间空调风道的布设场景中，检修口是保障后期运维可达性的核心配套构件，这类构件往往需要兼顾密封性能、结构强度与安装便捷性，避免因风道开口造成漏风、积尘或者结构形变问题。本次设计的HVAC检修口采用方形嵌入式安装结构，整体为盖板加内嵌框体的组合形式，盖板边缘均匀布置快装固定件，无需额外焊接或者复杂打孔作业，即可完成与风道侧壁预留开口的贴合固定，适配常规矩形通风管道的侧壁、顶面开口安装需求。从结构设计逻辑来看，盖板主体采用平板式加厚结构，表面做平整化处理，中部设置一体式提拉把手，无需额外配置开合工具，运维人员可直接通过提拉结构开启盖板，进入风道内部开展滤网更换、管道清灰、风阀调试等常规作业。

　　盖板与框体的贴合面预留密封胶条安装槽，安装时可嵌入三元乙丙密封胶条，保证闭合状态下的风道密封性，减少通风过程中的漏风损耗，避免外部未经过滤的空气渗入风道内部造成洁净度不达标问题。框体采用折边一体成型结构，侧边设置与风道壁面贴合的安装翻边，翻边上预留对应固定孔位，安装时可通过自攻螺丝或者拉铆钉将框体预先固定在风道预留开口处，盖板与框体之间通过周向布置的快装卡扣实现压紧固定，卡扣的压紧行程经过适配调校，既可以保证密封胶条的压缩量达到密封要求，又不会因压紧力过大造成胶条过度形变缩短使用寿命。在安装边界适配方面，该检修口的框体外缘尺寸与常规600mm间距的风道加强筋布局匹配，安装时无需额外切割风道加强结构，

　　可直接在相邻加强筋之间的壁面开设对应尺寸的开口，将框体嵌入后固定即可，不会破坏风道原有结构强度。盖板闭合后表面与风道壁面基本齐平，不会在风道内部形成突出结构，避免干扰风道内的气流组织，减少局部风阻造成的能耗损失。针对不同应用场景的适配需求，该结构可通过调整板材厚度适配不同风压等级的通风系统，在高压送风风道中使用时可适当增加盖板板材厚度，同时加密周向卡扣的布置密度，提升整体抗形变能力；在低压回风或者排风风道中使用时，可采用轻量化板材配置，降低构件整体重量，方便运维人员开合操作。从实际运维角度考量，该检修口的所有固定件均采用外露易维护设计，长期使用后若出现卡扣松动或者密封胶条老化问题，无需整体拆卸框体，即可单独更换损坏的配件，

　　降低后期运维成本。提拉把手采用内藏式设计，闭合状态下把手不会突出盖板表面，避免在安装空间局促的吊顶夹层内勾挂线缆或者保温材料，同时把手的握持尺寸经过人体工学适配，佩戴劳保手套的情况下也可顺利抓握施力，开启过程无需借助撬棍等辅助工具，避免暴力开启造成盖板或者框体变形。在洁净车间应用场景中，该检修口的盖板与框体贴合缝隙可做打胶密封处理，配合密封胶条实现双重密封，满足洁净区域的压差保持要求，避免非洁净区空气通过检修口缝隙渗入洁净区，影响车间洁净度等级。在工业除尘风道应用中，该结构的平整内壁设计可避免粉尘在检修口位置堆积，减少清灰作业的死角，降低风道积尘造成的堵塞风险。整体结构没有复杂的传动或者锁止机构，构件加工仅需板材切割、折边、卡扣焊接几道常规工序，加工门槛低，普通钣金加工厂即可完成生产制作，无需开模或者定制特殊配件，适合批量配套暖通工程项目使用。安装过程仅需定位开口、固定框体、调试卡扣压紧度三个步骤，两名作业人员配合即可完成单台检修口的安装作业，安装效率远高于传统的螺栓固定式检修口，可有效缩短暖通系统的现场施工周期。
