通讯设备用Stanley接地铆钉结构设计

　　在通讯基站设备、户外通讯机柜、信号传输终端这类需要稳定接地防护的场景里，接地连接件的可靠性直接决定了整套设备的防雷、抗干扰能力，Stanley接地铆钉就是针对这类场景开发的专用铆接导电连接件。不同于普通抽芯铆钉仅承担结构紧固作用，这款接地铆钉在设计之初就把导电连续性作为核心指标，从结构构型到接触形式都围绕低接触电阻、长期抗松弛的要求展开。

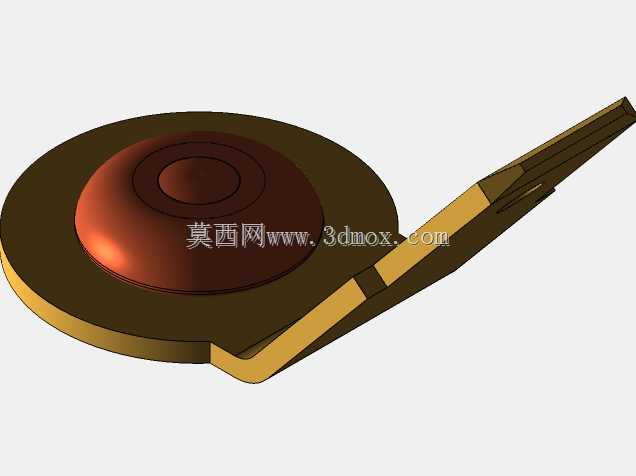

　　从结构构型来看，这款铆钉采用盘状头部搭配弯折式接电臂的一体化设计，头部为带多层环形凸台的圆弧形穹顶结构，安装时穹顶面完全贴合设备接地面板，多层环形凸台可以在铆接压合过程中刺破面板表面的氧化层、喷涂层，无需额外打磨接触面就能保证金属直接接触，有效降低接触电阻。弯折的接电臂从头部侧边延伸而出，臂身做了等宽平直处理，末端预留接线压接位，可直接压接接地导线，无需额外配置接地端子，减少装配环节的零件数量，也避免了额外连接带来的接触电阻增量。接电臂的弯折角度经过反复校核，在铆接完成后臂身与面板表面保持固定间隙，既不会因为贴附面板造成意外短路，也不会因为弯折角度过大导致臂身应力集中，在长期户外振动环境下不会出现臂根断裂的问题。

　　实际应用中，这款接地铆钉主要用在通讯设备的金属壳体拼接处、门板与框架的导通位置、内部屏蔽舱的接地点位，替代传统的“螺栓+接地端子+垫片”的组合式接地结构。传统组合结构需要人工套入多个零件，装配效率低，且在长期温变、振动环境下容易出现螺栓松动、垫片氧化导致接地失效的问题，这款接地铆钉采用抽芯铆接的安装方式，单次压合即可完成紧固与接地连接，安装后拉脱力满足通讯设备的抗振动要求，接触电阻稳定在毫欧级，完全满足通讯设备的接地防护规范。

　　设计过程中，针对户外通讯设备的使用环境，对铆钉的材质匹配做了针对性优化，头部与接电臂采用同材质导电金属一体成型，避免不同金属接触产生的电偶腐蚀问题，铆接芯轴采用高强度钢材，保证铆接过程中芯轴断裂拉力稳定，不会出现铆接不牢或者芯轴提前断裂的问题。头部的穹顶高度经过多轮迭代，既保证铆接后头部不会突出面板过多影响其他零件装配，也保证压合过程中有足够的变形量填充面板表面的微观不平度，实现全周接触。接电臂的长度设置覆盖了常规通讯机柜内接地导线的接线距离需求，安装后无需额外弯折臂身即可完成导线压接，避免现场装配时反复弯折导致的金属疲劳。

　　从安装边界来看，这款铆钉适配的面板厚度覆盖常规通讯设备常用的钣金厚度范围，铆接前仅需在面板上加工对应直径的安装孔，无需做沉孔、倒角等额外加工，孔位公差要求宽松，适配常规钣金加工的精度等级，降低钣金加工的成本。铆接完成后，头部背面的变形区均匀胀开，在面板背面形成环形锁紧结构，锁紧力分布均匀，不会对薄钣金造成压痕变形，适合0.8mm到3mm厚度的冷轧钢板、铝合金板、覆铝锌板等通讯设备常用板材。接电臂的安装空间要求明确，在设计设备结构时，仅需在接电臂延伸方向预留对应宽度的无遮挡空间，即可保证后续接线操作的便利性，不会与周边的线槽、电路板、结构筋位产生干涉。

　　在长期使用可靠性方面，这款铆钉的结构设计充分考虑了户外环境的温变影响，接电臂与头部的连接位置做了圆弧过渡处理，避免应力集中，在-40℃到85℃的工作温度范围内，臂身不会因为热胀冷缩出现断裂或者接触不良的问题。头部的接触表面做了钝化处理，在保证导电性能的前提下，提升了抗盐雾腐蚀能力，适合沿海高湿、高盐雾区域的通讯基站使用，不会因为长期腐蚀导致接地电阻升高。不同于普通导电铆钉需要搭配导电胶使用，这款铆钉依靠机械压合实现金属直接接触，不存在导电胶老化失效的问题，全生命周期内的接地性能稳定，减少后期设备维护的工作量。
