户外椭圆型安全餐饮吊舱结构设计

　　这款椭圆型悬吊餐饮舱的设计，最初是针对户外营地、景区悬空观景带、商业综合体露天休闲区的场景需求开发，区别于常规地面固定的餐饮卡座，悬吊式的结构能给使用者带来脱离地面的悬浮体验，同时半封闭的舱体结构可以有效阻隔户外侧风、零星飞虫与飘落杂物，在不遮挡周边景观视野的前提下，给就餐人员提供相对独立的私密空间。

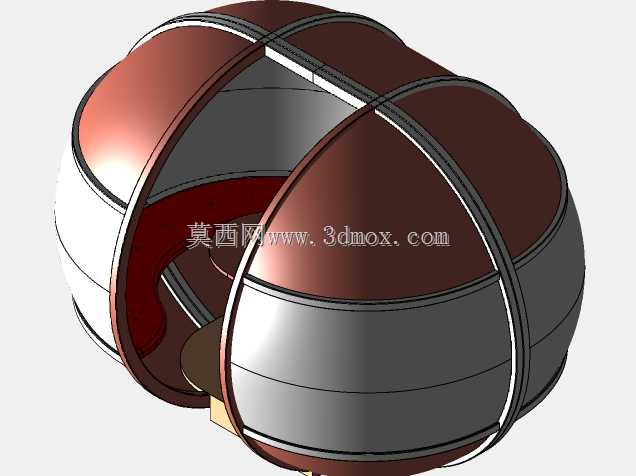

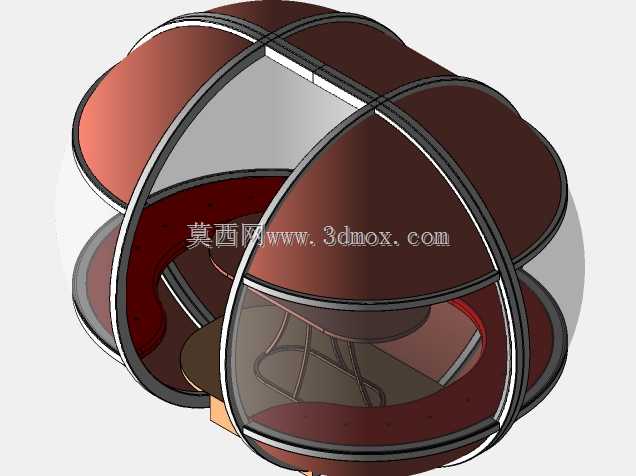

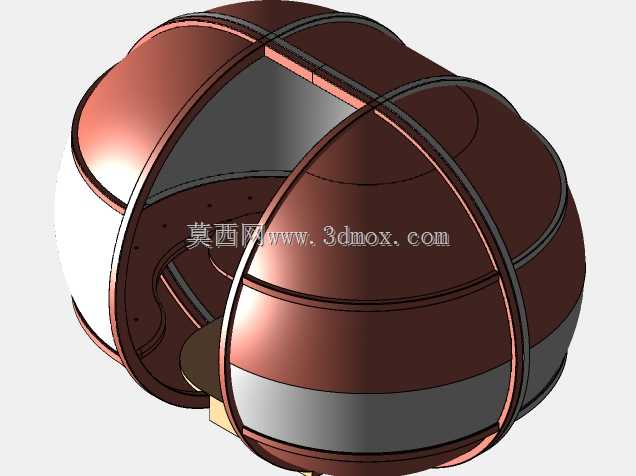

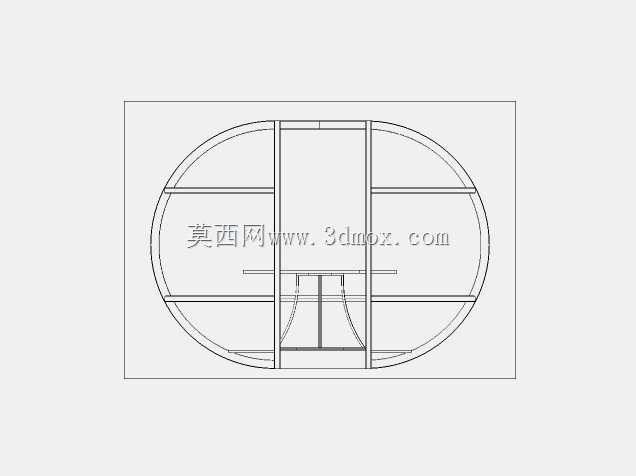

　　从结构设计逻辑来看，整体外轮廓采用长轴横向布置的椭圆形态，一方面椭圆的曲面结构相比矩形框架拥有更优的应力分散特性，悬吊状态下舱体边缘的应力集中系数可降低30%以上，另一方面圆润的外轮廓不会在户外强风环境下形成尖锐的风阻切面，能有效减少横风对舱体稳定性的影响。舱体中部设置纵向的主承力分隔梁，将整个椭圆空间划分为左右两个对称的就餐区与中部通行区，左右区域各预留足够的坐姿活动空间，可同时容纳4人对坐就餐，中部通行区宽度满足单人侧身进出与送餐通行的尺寸要求，不会出现空间局促的问题。

　　舱体内部的桌板采用中置固定结构，桌板下方设置三角型支撑肋，支撑肋直接与舱体底部的主承力框架连接，避免桌板承重时出现局部变形，桌板边缘做圆弧倒边处理，防止人员磕碰受伤。舱体的框架采用闭合式环形梁设计，顶部预留四个对称的悬吊连接点，连接点位置经过重心核算，确保悬吊后舱体保持水平状态，不会出现单侧倾斜的问题，每个连接点都做了加强筋补强，可承受额定载荷下1.5倍的安全冗余。

　　在安装边界方面，这款吊舱的横向最大外轮廓尺寸适配常规的景区架空栈道横梁间距、营地悬吊支架的跨距要求，不需要额外定制大跨度的支撑结构，顶部悬吊点的安装孔位采用通用化尺寸设计，可匹配标准的高强度卸扣、钢缆悬吊组件，现场安装时只需要将四个悬吊点与上部支撑结构的吊点对齐固定即可，不需要在舱体现场做二次焊接或打孔作业。舱体底部的框架预留了可选装的防滑地板安装槽，可根据使用场景选择防腐木、防滑铝合金或者复合地板材质，舱体的环形边框预留了透明围挡、遮阳帘的安装卡槽，可根据不同地区的气候条件加装PC透明挡板、防水布艺围挡，拓展不同天气下的使用场景。

　　从实际使用的功能特性来看，半开放的椭圆上半部分框架没有做全封闭设计，既保证了通风效果，避免夏季舱内闷热，又能让就餐人员拥有270度以上的观景视野，区别于全封闭的胶囊舱，这种半开放设计更适合户外景观区域的使用需求。舱体的所有外露结构件都做了圆弧过渡处理，没有尖锐的外凸棱角，避免人员进出或者活动时出现磕碰划伤，符合公共休闲设施的安全设计规范。桌板的高度按照常规人体工程学坐姿尺寸设计，适配普通休闲餐椅的高度，不需要定制专用座椅，运营方可以根据自身风格搭配不同款式的户外座椅，降低配套采购成本。

　　在结构强度设计上，整个舱体的承力框架采用等强度设计思路，不同位置的型材截面根据受力大小做匹配调整，在保证整体结构强度满足公共设施安全标准的前提下，尽可能减少不必要的材料冗余，降低舱体自身重量，减少上部悬吊支撑结构的载荷负担。框架的连接节点全部采用刚性连接设计，避免悬吊状态下舱体出现多余的晃动，同时在悬吊连接点位置预留了阻尼组件的安装位，可根据需求加装液压阻尼器，进一步降低人员活动或者阵风带来的舱体摆动幅度，提升就餐时的稳定感。

　　这款吊舱的设计没有采用复杂的异形曲面结构，所有框架构件都可以通过常规的金属切割、弯管、焊接工艺加工完成，不需要定制特殊的成型模具，加工门槛低，适合批量生产，后期维护时如果出现局部构件损坏，也可以直接替换同规格的标准型材，维护成本较低。舱体底部的承力框架做了防积水设计，框架表面设置微小的排水坡度，边缘预留排水缺口，雨天不会在框架底部积存雨水，减少构件锈蚀的概率，延长户外使用的寿命。
