商用双燃烧器煤焦格栅烤架结构设计

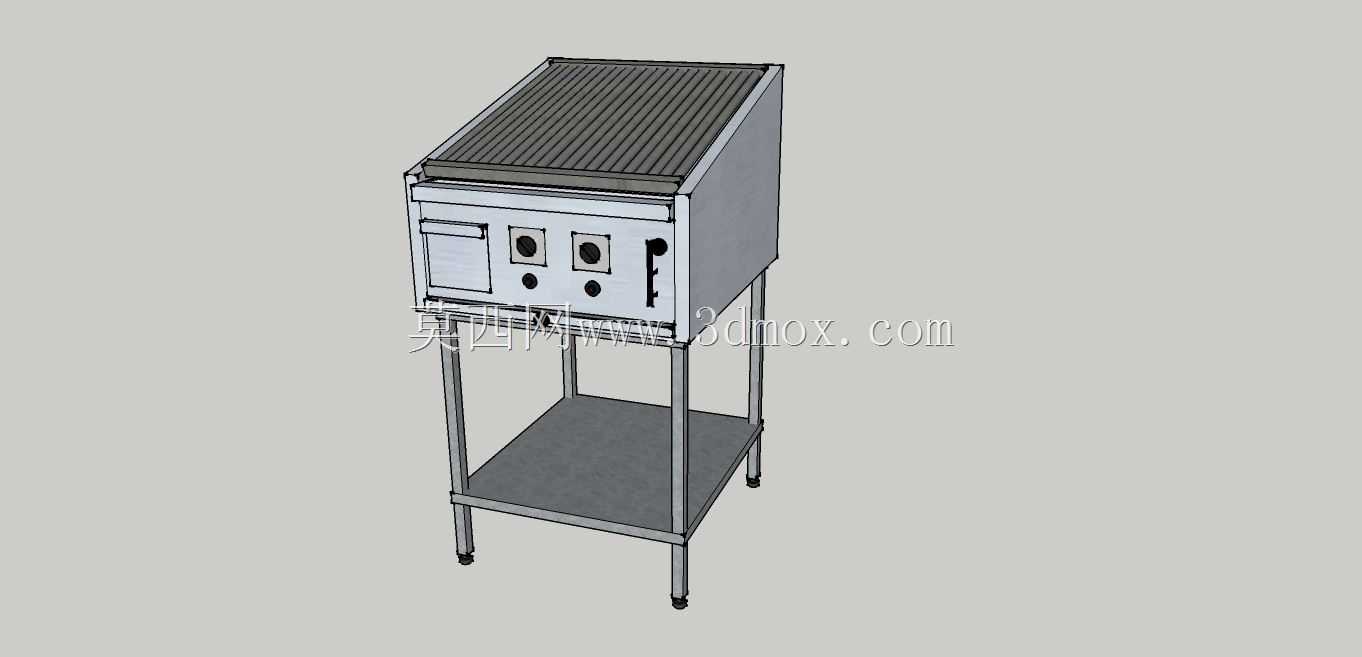

　　这款双燃烧器煤焦格栅烤架的三维结构设计，核心瞄准小型外卖门店、街边档口的高频煎烤作业场景，这类经营场景普遍存在后厨操作空间局促、设备需要兼顾煎烤与置物、日常移动清洁频次高的实际需求，设计阶段没有照搬大型商用烤炉的冗余结构，而是围绕小空间作业的核心痛点做了针对性的结构优化。从实际使用逻辑来看，设备上部的格栅工作面采用等间距栅条排布，栅条间隙经过反复校核，既可以避免小块食材掉落至下部燃烧区域，又能保证燃烧热量充分向上传导，让食材受热均匀，同时栅条做了上窄下宽的截面设计，烤制过程中产生的油脂可以顺着栅条斜面流向设备后侧的集油槽，避免油脂直接滴落到燃烧器表面产生明火油烟，适配外卖门店快节奏出餐时的清洁需求。前部控制面板区域做了内凹式布局，

　　两个燃烧器的调节旋钮、点火开关以及对应的状态指示开孔都做了统一的位置规划，操作时不需要俯身探腰，站在操作位抬手即可完成火力调节，面板侧边预留的侧孔是为了接入燃气通路与点火线路，安装时可以直接对接商用门店的标准燃气接口，不需要额外做管线改装。下部的支撑结构采用四根立式金属支腿搭配中层置物搁板的设计，支腿底部安装了可调式脚杯，在地面不平整的档口或者门店后厨，可以通过旋转脚杯调整整体设备的水平度，避免烤制过程中设备晃动导致油脂溢出、食材滑落；中层搁板距离地面预留了足够的高度，日常清洁时可以直接用扫帚或者冲洗设备清理地面，不需要挪动整个设备，同时搁板可以放置备用的烤盘、清洁工具或者待烤制的食材备料，充分利用小空间内的垂直储物空间。

　　设备整体的安装边界做了严格的尺寸控制，整体宽度控制在0.7米以内，深度控制在0.65米左右，操作面高度设置在0.85米的人体工程学适配高度，操作人员长时间站立作业不会产生过度的腰部疲劳，后侧与墙面预留10厘米的散热间隙即可满足安装要求，不需要额外预留过大的设备间距，非常适合面积在10平米以内的小型外卖后厨摆放。设计过程中针对燃烧器的安装位做了限位结构，两个燃烧器分别对应格栅工作面的左右两个加热区域，可以单独控制火力大小，单侧作业时可以关闭另一侧燃烧器，降低燃气消耗，燃烧器与格栅之间的高度差经过多轮调整，既保证火焰不会直接灼烧格栅导致栅条过快氧化变形，又能让热量在格栅下方形成均匀的热场，避免出现局部过热烤糊食材、

　　局部温度不足煎烤效率低的问题。设备的侧围板采用可拆卸式的卡扣连接结构，日常维护时不需要借助专用工具，直接拆开侧围板就可以对内部的燃气管路、点火组件进行检修更换，相比传统焊接结构的商用烤架，后期维护的时间成本可以降低六成以上。格栅本身采用可抬升的分体式设计，每日收档清洁时可以直接将格栅取下冲洗，不需要探入设备内部擦拭，大幅降低一线操作人员的清洁工作量。从结构强度角度来看，支腿与上部箱体的连接位置做了三角加强筋结构，即使设备满载食材、搁板放置重物的情况下，整体结构也不会出现晃动变形，支腿采用薄壁金属方管材质，在保证结构强度的同时控制了整体设备的自重，单人即可完成设备的挪动移位，适配外卖门店偶尔调整店内布局、或者外摆作业时的移动需求。
