HokuyoUST-10LX激光雷达L型安装支架

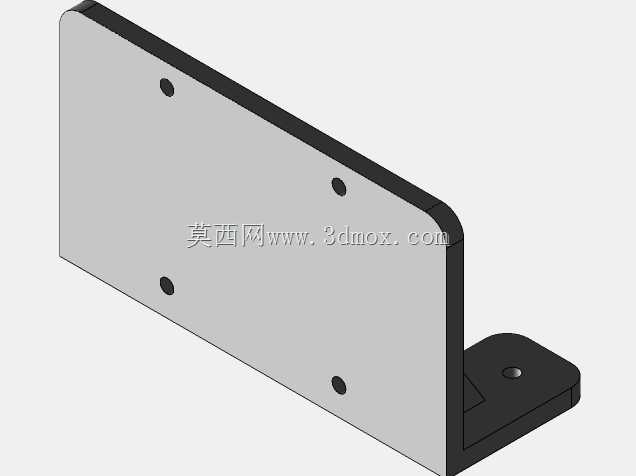

　　在移动机器人、AGV导航、工业区域安防检测这类场景里，二维激光雷达的安装精度直接决定了扫描数据的可靠性，Hokuyo UST-10LX作为常用的轻量型测距雷达，其配套安装支架的设计合理性，会直接影响现场调试效率与长期运行稳定性。这款L型安装支架采用垂直折弯的一体式结构，主体安装面为平整矩形板，四个角位预留对应雷达本体的安装孔位，孔位间距严格匹配UST-10LX底部的固定螺孔分布，安装时无需额外转接板，可直接将雷达通过螺栓锁紧在垂直安装面上，保证雷达扫描平面与支架基准面的平行度，避免因安装倾斜导致的扫描平面偏移、测距数据误差过大的问题。支架底部伸出的水平安装耳带有单个固定孔，同时在折弯处设置三角加强筋结构，

　　抵消雷达安装后产生的倾覆力矩，即使在设备移动产生振动的工况下，也能避免支架形变导致的雷达位姿偏移。从安装边界来看，垂直安装面的尺寸刚好覆盖雷达底部的安装区域，不会超出雷达本体轮廓过多，避免占用多余的设备安装空间，水平安装耳的长度控制在最小有效固定范围内，既保证与设备安装面的接触面积足够提供锁紧摩擦力，又不会过度延伸干涉周边的线束、其他传感器的布置。设计过程中优先考虑了安装的便捷性，所有孔位均采用通孔设计，现场安装时可从支架外侧穿入螺栓，无需在狭窄的折弯内侧操作，降低装配难度。折弯处的圆角处理避免了应力集中，在长期受振动载荷的工况下不会出现折弯处开裂的问题，表面做哑光发黑处理，既可以起到防锈作用，

　　也不会产生多余反光干扰激光雷达的扫描光路。在AGV小车的应用场景中，这类支架通常安装在车体前部或顶部的预留安装位，水平安装耳通过单螺栓配合定位销（或依靠安装面的摩擦力）固定，可快速调整雷达的扫描高度与俯仰角度，调试完成后锁紧即可保持位姿固定；在固定工位的区域防护场景中，支架可直接固定在设备机架的型材上，垂直面的平整性保证雷达扫描平面与防护区域的水平度一致，确保检测区域的边界精度。支架的壁厚选择兼顾了刚性与轻量化要求，不会给移动设备增加过多负载，同时四个安装孔的沉头设计可让螺栓头部完全沉入板面内，不会凸起顶到雷达底部，保证雷达安装面与支架完全贴合，避免出现安装间隙导致的雷达倾斜。不同于通用型的可调支架，

　　这款专用支架没有多余的调节滑槽与活动结构，整体为一体式刚性结构，消除了活动连接带来的间隙误差，对于需要固定扫描位姿的应用场景来说，能长期保持雷达的安装精度，减少日常运维中的校准工作量。在结构细节上，水平安装耳的孔位周边做了局部加厚处理，避免螺栓锁紧时压溃板面，同时安装耳的底部做了平面度处理，保证与设备安装面完全贴合，不会出现翘边导致的支架倾斜。
