LG G7 ThinQ手机整机外观结构三维数模

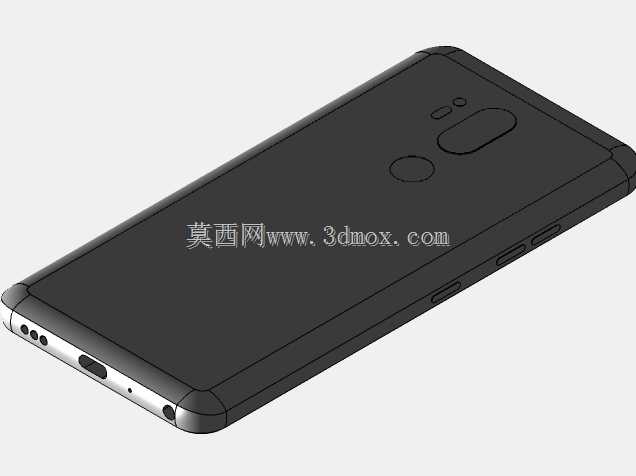

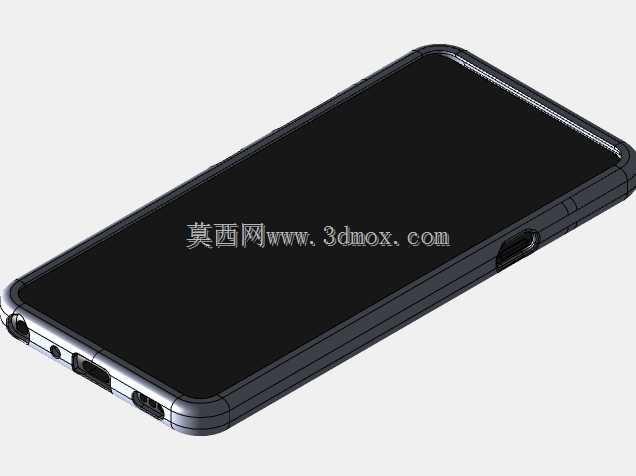

　　这款三维数模是基于实体LG G7 ThinQ设备逆向测绘得到的整机外观结构，完整还原了设备的外轮廓曲面、按键布局、接口位置、摄像头模组排布以及背部指纹识别区域的所有细节特征，建模过程中对机身四角的圆弧过渡、中框与后盖的衔接曲面、顶部底部的开孔位置都做了精准的尺寸对齐，所有曲面的曲率连续都匹配真机的实际触感与装配公差要求。在实际工程应用场景中，这类基于实机测绘的外观数模最核心的用途是适配类配件的开发验证，比如定制手机保护壳的结构设计时，可以直接依托该数模做壳体的内轮廓偏移，预留0.15-0.2mm的装配间隙，同时精准避开按键、摄像头、充电接口、麦克风、扬声器、耳机孔等所有开孔位置，避免出现配件装配后遮挡功能区域、按键按压卡滞、

　　充电接口插不到位的常见问题。除了保护壳开发，该数模也可用于车载手机支架、桌面无线充电支架、手机外接镜头夹、防水密封套等周边配件的结构匹配验证，设计支架类配件时，可以直接提取机身背部的曲面特征做支撑面的仿形设计，保证支架与手机背面贴合紧密，不会出现局部应力集中导致的机身磨损问题，也能精准计算夹持结构的开合行程，避免夹持力过大挤压机身造成变形。从设计思路层面，这类消费电子整机外观建模不需要还原内部的主板、电池、排线等元器件结构，核心是把控好外轮廓的所有边界尺寸：包括机身的整体长宽厚参数、侧边按键的凸起高度与位置尺寸、背部摄像头模组的凸起高度与外轮廓尺寸、底部充电接口的沉台深度与开孔尺寸、顶部底部麦克风与扬声器开孔的孔径与位置，

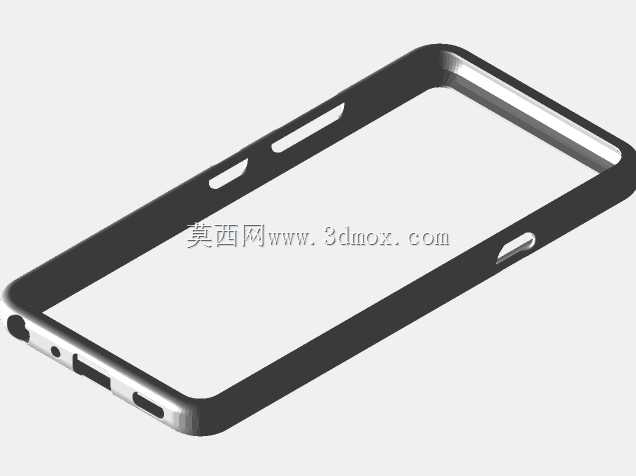

　　所有尺寸都要和实机测量值保持一致，公差控制在0.1mm以内，才能保证基于该数模开发的配件能够顺利装配。建模过程中需要特别注意机身中框的弧度处理，LG G7 ThinQ的中框采用了微弧过渡设计，并非直上直下的直角结构，这部分曲面如果处理不到位，做出来的保护壳会出现中框位置贴合不紧密、容易进灰的问题；另外背部指纹识别模块的凹陷深度、摄像头模组周围的倒角细节，也会直接影响配件的贴合效果，比如带指纹开孔的保护壳，如果开孔位置偏差0.2mm以上，就会出现指纹识别时手指触碰边缘、识别灵敏度下降的问题。在安装边界的考量上，基于该数模开发配件时，需要针对不同的配件类型预留合理的公差余量：比如硬质PC材质的保护壳，因为材料本身形变能力弱，

　　内轮廓与机身的单边间隙要控制在0.15mm左右，同时在四个角的位置做轻微的让位设计，方便装配时的卡扣卡入；如果是软质TPU或者硅胶材质的保护壳，间隙可以控制在0.1mm以内，依靠材料本身的弹性实现紧密贴合；如果是开发外接镜头类的配件，需要以摄像头模组的中心为基准做定位结构，保证镜头夹安装后，外接镜片的光轴与手机原生镜头的光轴完全重合，避免出现拍摄画面边缘暗角、成像偏移的问题。另外，该数模也可用于产品展示类的场景，比如电商平台的手机配件展示动画、线下门店的配件适配演示，依托精准的外观模型做渲染，能够直观展示配件与手机的装配效果，不需要每次都拍摄真机实物，降低展示内容的制作成本。在结构验证环节，还可以将该数模导入有限元分析软件，模拟手机跌落时保护壳的受力分布，优化保护壳四个角的缓冲结构厚度，在保证防护性能的前提下尽可能降低壳体的整体厚度，提升握持手感。需要注意的是，该数模仅包含整机的外表面结构，不涉及内部元器件的布局，因此不能用于手机本身的主板改型、电池替换等内部结构设计工作，仅适用于外部适配类配件的开发与外观展示类应用。
