赛车换挡指示灯模块安装结构设计

　　这套换挡提示模块的安装结构，核心服务于场地赛车、改装街车的驾驶舱人机交互场景，解决高负荷驾驶工况下驾驶员视线无需离开赛道即可获取换挡时机提示的实际需求。在场地赛的激烈驾驶过程中，驾驶员双手始终握持方向盘，视线聚焦于赛道走线与前车动态，传统低头查看转速表的操作会分散注意力，增加驾驶风险，这类安装在方向盘辐条区域的换挡提示模块，能够通过灯光信号在最佳换挡转速区间触发提示，让驾驶员保持驾驶姿态的同时完成换挡操作，大幅提升驾驶操作的连贯性与安全性。

　　从功能特性来看，该模块集成了转速信号采集、阈值触发、灯光提示的核心功能，配套的安装结构需要兼顾安装牢固性、视线适配性与方向盘操作的无干涉要求。设计过程中首先要匹配方向盘的安装基准，参考方向盘中央辐条的平面轮廓、安装孔位分布，确定模块的固定点位，确保模块安装后不会遮挡方向盘中央的品牌标识、功能按键，也不会与驾驶员握持方向盘的手部产生干涉。安装支架的折弯角度经过反复校核，要让灯光提示面正对驾驶员的正常驾驶视线，角度偏差控制在合理范围内，避免灯光反射或者视线偏离导致的提示失效。

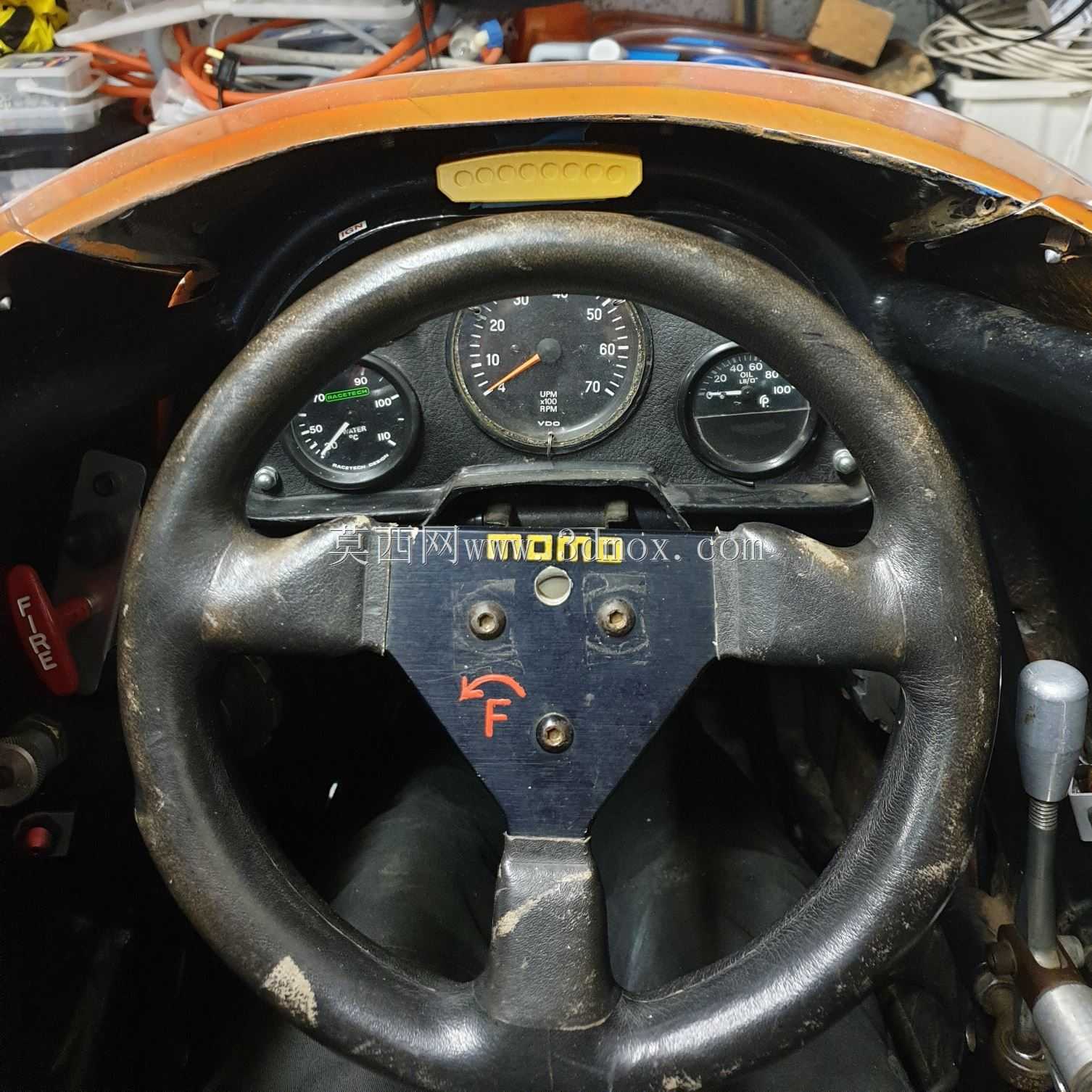

　　安装边界的确定是这套结构设计的重点，首先要适配常见的三辐式改装方向盘的辐条宽度，模块主体的宽度控制在不超出辐条两侧边缘的范围内，厚度方向要预留足够的走线空间，模块背面与方向盘辐条表面之间预留3-5mm的间隙，用于布置信号连接线，避免线束被挤压破损。固定点位选择在辐条原有安装螺丝的位置，无需对方向盘本体进行额外打孔改装，降低安装对方向盘结构强度的影响，固定件采用低 profile的沉头螺丝，安装后螺丝头部不突出支架表面，避免剐蹭驾驶员手部。

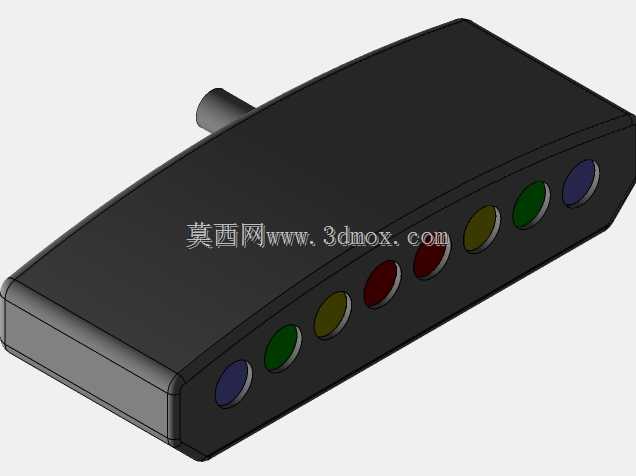

　　结构设计上充分考虑赛车驾驶舱的振动工况，安装支架采用刚性足够的薄钢板冲压成型，边缘做折边处理提升整体结构强度，模块与支架之间设置缓冲胶垫，过滤发动机传递到方向盘的高频振动，避免长期振动导致的模块松动、接触不良问题。灯光提示区域的面罩采用磨砂漫反射材质，避免强光环境下的灯光反射晃眼，同时保证不同光照条件下灯光提示的可见度，提示灯的排列顺序对应转速提升的区间，从低到高依次点亮，到达预设换挡转速时全部灯光闪烁，给驾驶员明确的操作信号。

　　实际装车验证环节，需要匹配不同身高、驾驶坐姿的驾驶员视线高度，调整支架的安装角度，确保不同驾驶姿态下都能清晰看到灯光提示，同时要验证方向盘全角度转动时，模块与转向柱周边的组合开关、仪表台边缘不会产生干涉，左右打满方向的全过程中，模块与周边部件的最小间隙保持在5mm以上，避免转向过程中出现磕碰。线束的走向沿着方向盘辐条背面布置，采用扎带固定，预留足够的转动余量，避免方向盘转动时拉扯线束导致信号中断。

　　这套安装结构的设计没有采用复杂的定制化结构，全部依托改装方向盘的原有安装点位实现固定，适配性较强，能够覆盖市面上多数主流的改装三辐方向盘，安装过程不需要特殊的专用工具，普通改装技师按照安装指引即可完成装配。结构的维护便利性也做了考量，模块与支架之间采用快拆结构设计，后期更换模块或者调整提示转速阈值时，不需要拆卸整个支架，直接取下模块即可完成参数调整，大幅降低后期维护的时间成本。针对赛车驾驶舱可能出现的高温工况，支架表面采用耐高温的喷塑处理，模块外壳选用耐温工程塑料，避免驾驶舱长期高温导致的结构变形、材质老化问题，保证结构在全赛季的赛事使用中保持稳定的安装精度与结构强度。
