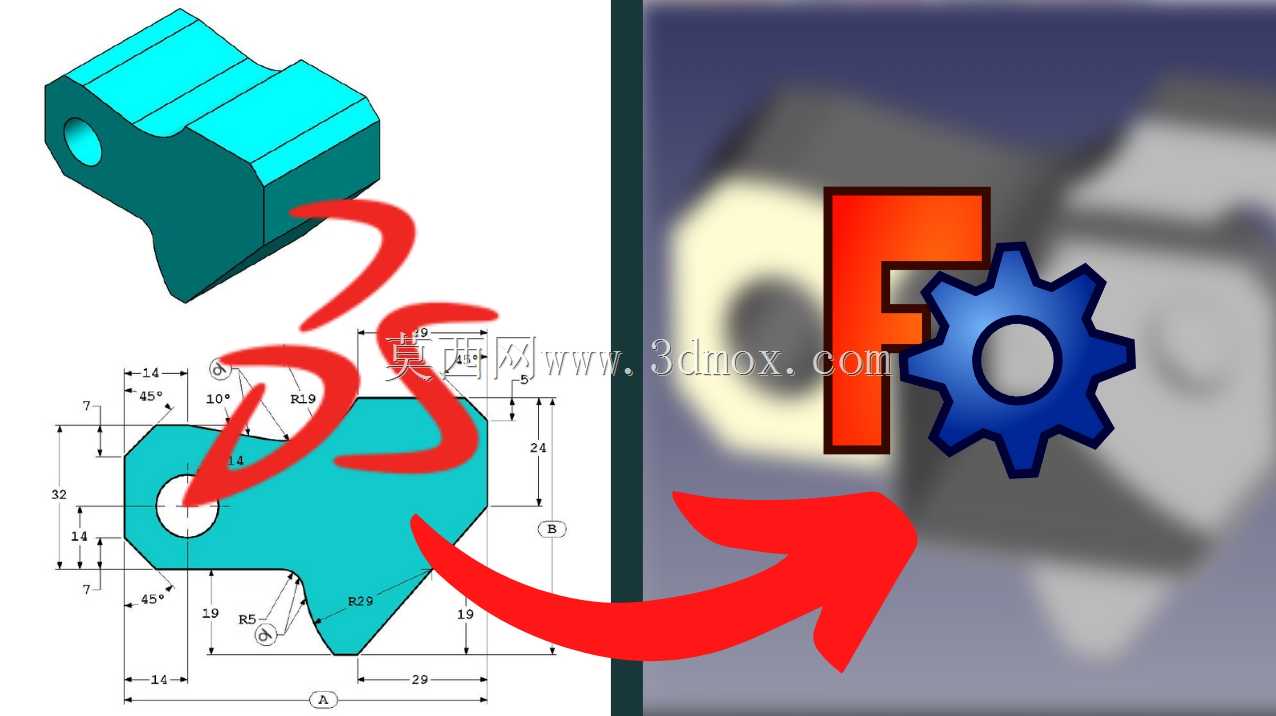

CSWA认证练习异形连接支座结构

　　这款异形连接支座类构件，最初是作为三维建模能力认证的练习载体设计，其结构逻辑完全贴合实际通讯设备安装、小型机电组件接驳的工程场景需求，在手持通讯终端的内部支撑结构、户外通讯基站的小型接驳固定件、便携通讯设备的外接配件挂载座等场景中，这类带多向安装孔位的异形支座是十分常见的结构件。从实际功能来看，该构件需要同时承担三个方向的连接限位作用：一端的通孔用于穿装铰接销轴，实现与相邻活动构件的转动连接，孔位周边做了加厚处理，避免长期铰接转动出现孔壁磨损松旷；中部的异形轮廓是为了避让周边相邻的通讯元器件、走线空间，在有限的安装空间内最大化压缩构件自身的占用体积，同时保证结构强度满足跌落、振动工况下的受力要求；另一端的平面安装位用于贴合设备壳体或者安装基板，通过两个沉头孔实现螺栓固定，沉头深度经过匹配计算，保证螺栓锁紧后端面不突出，不会干涉周边其他组件的装配。

　　设计过程中，首先从安装边界约束入手，先确定铰接孔的中心轴线位置，该位置需要匹配相邻转动件的回转中心，偏差控制在0.1mm以内，避免转动过程中出现卡滞；再根据周边元器件的排布轮廓，反向裁切构件的外轮廓，所有转角位置都设置了R2到R5不等的圆角过渡，一方面是消除加工过程中的应力集中，避免冲压或者铣削加工时出现边角崩裂，另一方面也避免尖锐边角划伤通讯设备内部的柔性排线、绝缘层。构件上的45度斜切面是为了匹配设备壳体的斜向安装面，保证装配后贴合面无缝隙，不会在振动环境下出现松动异响；斜面上标注的尺寸公差全部按照IT12级精度控制，对于非配合面的轮廓尺寸放宽到IT14级，平衡加工成本与装配精度要求。

　　从尺寸边界来看，构件整体最大长度控制在39mm，最大宽度24mm，最大厚度12mm，属于小型精密安装构件，安装时需要预留的周边操作空间不小于2mm，满足通讯设备内部紧凑堆叠的装配要求。铰接孔的直径为7mm，孔壁粗糙度要求Ra1.6，保证销轴转动时的顺滑度，孔的同轴度公差控制在0.05mm以内，避免销轴穿装后出现别劲问题。固定端的两个沉头孔中心距为19mm，沉头直径9mm，深度2.5mm，适配M3规格的内六角沉头螺栓，螺栓锁紧扭矩控制在0.8N·m，避免扭矩过大压裂塑料材质的设备壳体，或是扭矩不足导致固定松动。

　　建模过程中采用多工作台协同的思路，先在草图工作台绘制带完整尺寸约束的二维轮廓，所有几何约束全部完全定义，避免后续特征编辑时出现轮廓漂移；再通过凸台拉伸生成基础实体，之后对安装孔、沉头位、圆角过渡逐一进行特征添加，过程中通过质心分析工具实时核对构件的质心位置，保证质心落在安装面的投影范围内，避免设备跌落时构件出现偏心受力断裂的问题。对于轮廓上的R20圆弧过渡面，做了曲率连续检查，保证曲面顺滑无折痕，无论是采用3D打印做手板验证，还是开模做批量注塑生产，都不会出现脱模卡滞、表面流痕的问题。这类构件虽然尺寸不大，但每一处结构都对应实际的装配与受力需求，没有冗余的设计特征，非常适合建模初学者练习从工程需求反推结构设计的逻辑，掌握草图全约束、特征顺序规划、装配边界核对的核心建模能力，也能帮助从业者理解小型通讯类零部件的设计思路，在实际产品开发中快速完成同类结构的设计迭代。
