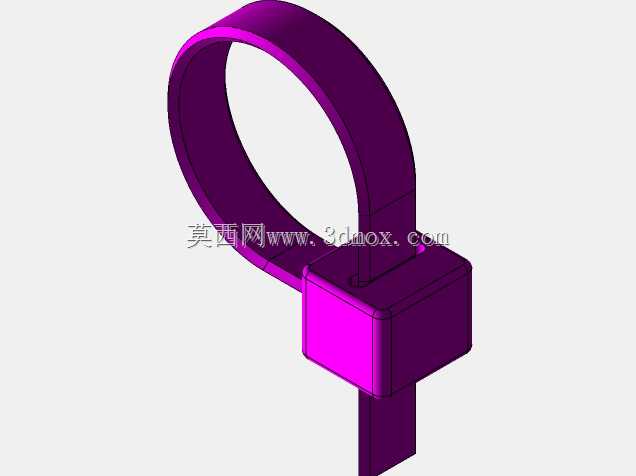

可调式自锁电缆束紧扎带结构设计

　　在电气柜布线、通讯基站线缆整理、自动化设备线束排布、户外光伏线缆敷设等场景里，线缆的有序束紧与固定直接关系到线路运维效率、布线美观度与长期使用可靠性，可调式电缆扎带就是这类场景里应用频次极高的基础固定件。不同于一次性不可调的普通扎带，这款可调结构的扎带可以根据实际束线的线缆总外径灵活调整束紧圈径，不会出现束紧过松导致线缆滑脱、束紧过紧压伤线缆绝缘层的问题，适配的线缆束径范围更宽，现场布线时不用反复核对扎带规格，能减少现场物料的备货种类，提升布线作业的效率。

　　从结构设计逻辑来看，这款扎带采用一体式自锁卡扣结构，带身采用等间距止退齿设计，卡扣内部的弹性锁舌与带身齿形完全契合，当带身穿入卡扣腔体后，锁舌会自动卡入齿槽，反向拉扯时锁舌会在齿槽斜面作用下越卡越紧，实现可靠的自锁防松，不需要额外的锁止配件，单手即可完成束紧操作，适配高空布线、狭小柜内布线等操作空间受限的作业场景。扎带的束紧环采用圆弧过渡设计，环体内壁做了圆角处理，和线缆外护套接触的位置没有尖锐棱角，即使束紧到合适力度，也不会割伤线缆的PVC或PE绝缘层，避免长期使用过程中绝缘层破损引发的漏电、短路隐患。卡扣腔体采用方正的加厚结构设计，腔体内部的锁舌安装位预留了足够的弹性形变空间，带身穿入时不会出现卡滞，反复调整松紧的过程中锁舌也不会因为过度形变出现断裂失效的问题。

　　从安装边界与尺寸适配角度来说，这款扎带的带身宽度做了均衡设计，既不会因为带身过窄导致束紧时压强过大压伤线缆，也不会因为带身过宽导致穿线、卡扣适配性差。卡扣的底部为平面结构，可以根据实际安装需求，搭配固定座实现扎带的基面固定，也可以直接悬空束紧线缆，适配不同的安装工况。带身的长度预留了足够的调节余量，即使是多根大线径的动力线缆成束布置，也能顺利环绕一圈后穿入卡扣完成锁止，多余的带身可以在束紧完成后沿卡扣端面齐平剪除，不会留下过长的余段影响布线整洁度。

　　在实际工程应用中，这类可调扎带的使用场景覆盖了从民用家装布线、弱电系统施工，到工业设备内部线束固定、户外通讯线路整理的多个领域，相比传统的金属扎带，它的绝缘性能更好，不会因为导电引发线路短路风险，重量也更轻，不会给线缆悬挂点增加额外的负重；相比一次性尼龙扎带，它的可调结构允许在后期运维增减线缆时，松开锁舌调整束径，不用剪断扎带重新更换，能降低后期运维的物料成本与作业时间。设计过程中针对锁舌的疲劳强度做了结构优化，锁舌的倾斜角度、齿形的啮合深度都经过反复校核，保证在常规使用温度范围内，锁舌不会因为材料蠕变出现松脱，束紧后的保持力能满足不同线径线缆的固定需求，即使在有一定振动的设备上使用，也不会出现扎带松脱、线缆移位的问题。扎带的整体外形没有多余的突出结构，束紧完成后整体轮廓顺滑，不会在布线通道里形成尖锐凸起，避免后续穿线时勾挂其他线缆的绝缘层，也能减少狭小空间内的安装干涉问题。
