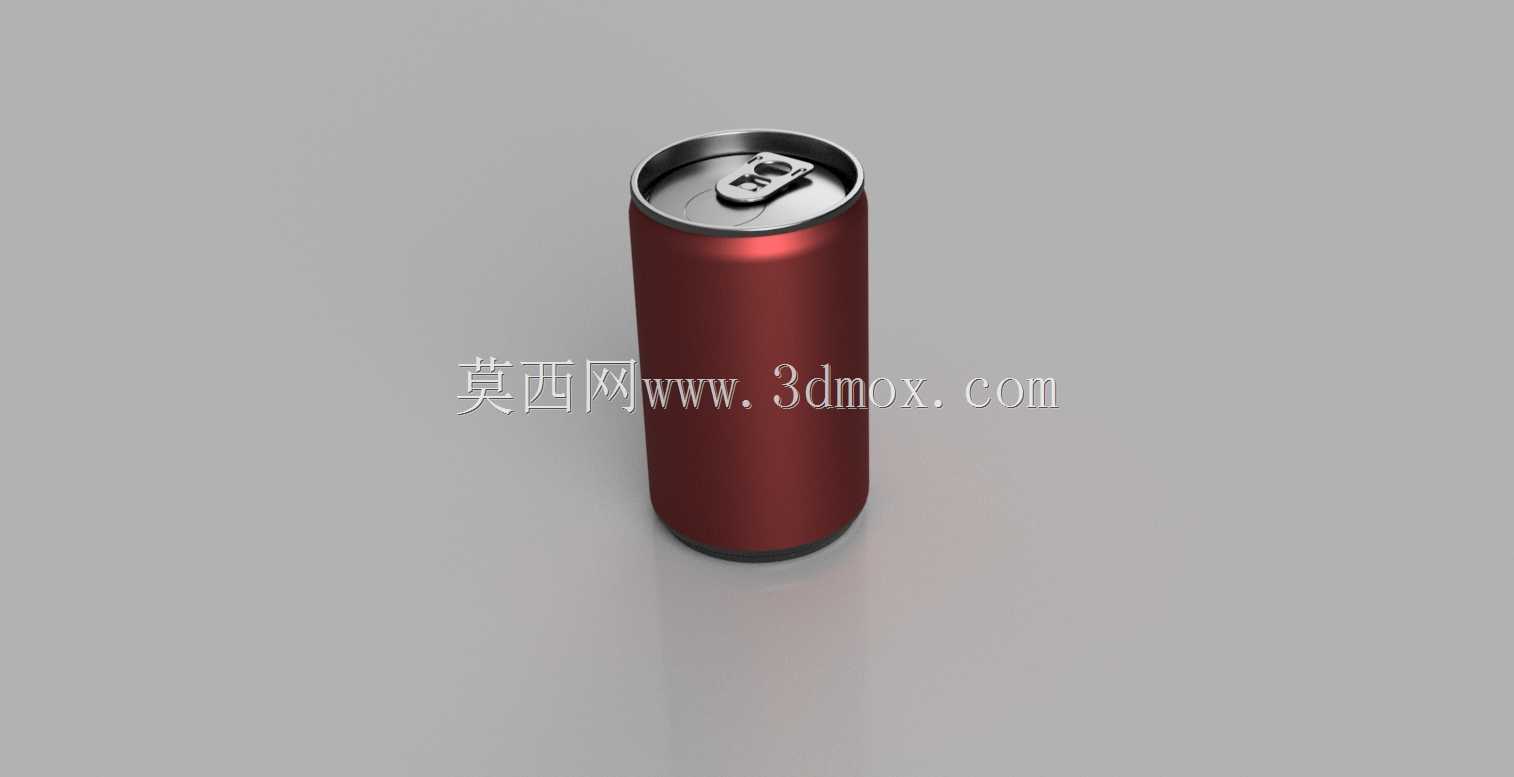

150毫升小型金属饮料罐体结构设计

　　在快消品包装的结构设计领域，小容量金属饮料罐的应用场景覆盖了即饮饮品试饮装、航空配餐饮品、儿童款饮品、高浓度浓缩饮品分装等多个细分场景，这类小容量罐体相比常规330ml罐体，对结构紧凑度、密封可靠性、材料利用率的要求更为严苛，毕竟小尺寸下的卷边结构、罐盖咬合精度如果出现偏差，很容易出现漏液、罐体受压变形的问题。这次设计的150ml容量金属罐体，整体采用常规两片罐的结构逻辑做适配优化，首先从外形尺寸边界来看，罐体总高度控制在适配小型自动灌装线的进料工位尺寸范围内，罐身直径做了收窄处理，既保证单手握持的贴合度，也能适配现有标准易拉罐的灌装封盖工装，不需要企业额外更换生产线的封盖模具，降低小容量产品的投产改造成本。从功能特性层面，

　　罐体采用食品级金属基材的等壁厚设计，罐身做了微弧过渡的直壁结构，没有额外的加强筋结构，一方面是因为150ml容量的罐体内部承压需求比大容量罐体低，直壁结构足够满足碳酸饮品的内部二氧化碳承压要求，另一方面直壁结构在印刷环节的套印精度更容易控制，适合做小批量定制化的包装图案印刷，适配文创饮品、联名款试饮装的小批量生产需求。罐盖部分完全沿用标准易拉盖的咬合尺寸，拉环采用常规的按压式开启结构，开启力控制在行业通用的15-25N区间，既不会因为开启力过小导致运输过程中误开启，也不会因为开启力过大影响消费者的使用体验，罐盖与罐身的卷边结构采用二重卷边的标准工艺尺寸，密封胶的填充槽位置做了微小的尺寸优化，适配小直径罐体的卷边成型轨迹，

　　避免卷边过程中出现密封胶挤出、卷边褶皱的缺陷。在设计思路上，一开始做方案的时候，曾经考虑过做缩颈罐的结构来进一步降低材料消耗，但后续核算生产线适配成本的时候发现，缩颈结构需要更换现有灌装线的进罐导向工装，对于很多只做小批量试水产品的客户来说改造成本偏高，所以最终调整为直壁配标准罐口的结构，最大化兼容现有常规易拉罐的全流程生产设备，从空罐运输、清洗、灌装、封盖、杀菌到后期的装箱码垛，全流程都可以直接复用现有330ml易拉罐生产线的工装参数，只需要调整灌装工位的加注量参数即可完成生产切换。从安装与适配边界来看，罐体的底部采用标准的凹底抗压结构，凹底的深度和弧度匹配常规易拉罐的输送定位卡槽，在自动输送线上不会因为直径变小出现卡罐、

　　翻罐的问题，罐身的最大外径控制在52mm左右，和常规 slim 款细长罐的直径保持一致，现有的塑料提手、多罐包装膜、纸箱内衬都可以直接适配，不需要重新开模做包装辅料。另外在结构强度校核层面，针对小容量罐体的堆码需求做了仿真验证，罐身的轴向承压能力可以满足12层堆码的载荷要求，也就是整托货物堆码两层的情况下，底层罐体不会出现压瘪变形的问题，完全满足常规仓储物流的运输要求。罐口的密封结构经过反复的尺寸迭代，咬合后的重叠量、紧密度都达到食品包装的密封要求，经过高温杀菌工况的模拟测试，不会出现漏液、泄压的问题，适合灌装碳酸饮料、果汁饮料、功能饮料等多种饮品类型。对于结构设计从业者来说，这类小容量包装罐体的设计核心从来不是做多么复杂的异形结构，而是在满足产品功能需求的前提下，最大化适配现有成熟的生产供应链，降低产品从设计到落地的全链条成本，毕竟包装结构的设计最终要服务于量产落地，过度追求异形结构带来的视觉差异，反而会大幅提升生产、运输、灌装环节的不良率，最终推高产品的终端成本，反而失去小容量包装的成本优势。
