带螺纹轴自由轮结构电动轮毂电机

　　在轻型电动两轮车、低速电动代步设备的动力系统选型中，轮毂集成式动力单元一直是兼顾空间利用率与传动效率的主流方案，这款带螺纹轴的电动轮毂结构，核心是将驱动电机、自由轮棘轮机构完全集成在轮毂本体内部，省去了传统布局中额外的外置传动、离合部件，大幅压缩了动力单元的轴向与径向占用空间。从实际应用场景来看，这类结构适配电动自行车、小型电动滑板车、低速电动代步轮椅等设备的驱动轮位，安装时无需额外设计复杂的传动避让结构，仅需通过伸出的螺纹轴配合锁紧螺母即可完成轮组与车架前叉或后平叉的固定，轴端预留的穿线空间可直接引出电机动力线与霍尔信号线，布线路径短且不易被轮组转动剐蹭。

　　从功能特性上看，轮毂本体直接集成自由轮棘轮结构是这个设计的核心亮点，传统轮毂电机若要实现滑行时的离合功能，往往需要额外加装外置飞轮结构，不仅增加了轮组整体宽度，还会带来额外的传动间隙与维护点，这款设计将棘轮棘爪结构直接嵌入轮毂端盖与电机转子的连接位置，当电机输出动力时，棘爪卡入棘轮槽带动轮毂同步转动输出扭矩，当车辆处于滑行状态、轮毂转速高于电机转子转速时，棘爪在棘轮齿面滑过，电机转子不会被轮毂带动反向旋转，既降低了滑行时的阻力，也避免了电机反电动势对控制器的冲击，同时减少了无动力滑行时的磁阻损耗，提升续航表现。

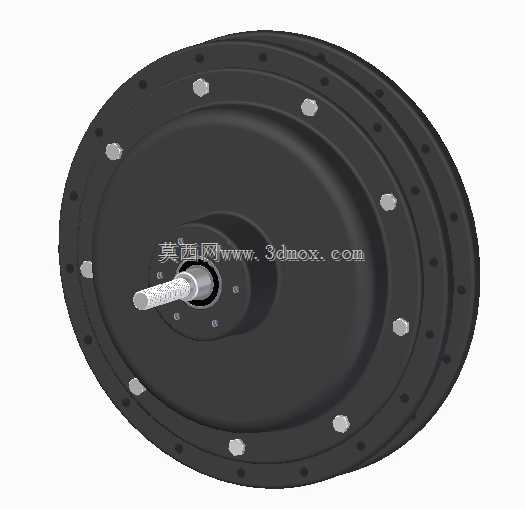

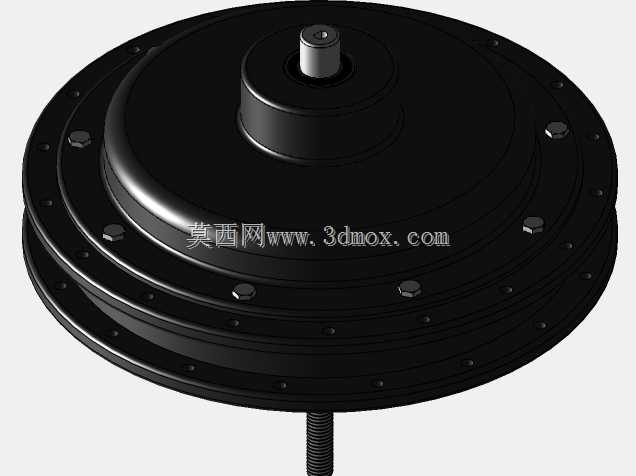

　　设计思路上，整个总成采用端盖式密封布局，外圈轮毂为一体式铸造成型结构，周向均匀分布的螺栓孔用于连接两侧端盖，同时预留了轮胎安装的轮辋配合面，可直接适配标准尺寸的充气胎或实心胎；电机本体采用外转子结构，转子外壳与棘轮机构直接连接，定子固定在中心螺纹轴上，这种布局让动力输出的扭矩传递路径更短，从转子到棘轮再到轮毂的传递过程中没有额外的中间传动件，传动效率比带链条、齿轮减速的外置驱动结构高15%以上。中心伸出的螺纹轴做了变径处理，靠近轮毂本体的位置设计有轴肩，安装时轴肩直接抵在车架安装座的定位面上，配合轴上的平位结构可防止轮组转动时轴跟转，螺纹段长度覆盖常规车架平叉、前叉的安装厚度范围，搭配不同厚度的垫片即可适配不同开档尺寸的车架，安装边界兼容性较强。

　　从安装边界尺寸来看，整个轮毂总成的径向尺寸控制在常规10寸电动轮的适配范围内，轴向总厚度不超过130mm，中心轴的螺纹规格采用标准细牙螺纹，锁紧后防松性能更好，轴端的中心孔可穿入直径不超过8mm的线缆，满足电机三相线与信号线的穿入需求。周向分布的连接螺栓采用内六角沉头设计，螺栓头部完全沉入端盖的沉孔内，不会突出端盖表面干涉轮胎安装或轮组转动，端盖与轮毂本体的结合面设计有密封槽，可加装O型密封圈防止雨水、灰尘进入电机内部与棘轮机构，提升户外使用的可靠性。棘轮机构的棘爪采用弹簧顶紧结构，每个棘爪都有独立的复位弹簧，即使单个弹簧失效，其余棘爪仍可正常传递扭矩，避免动力突然中断的风险，棘爪与棘轮的接触面做了淬火硬化处理，耐磨性能满足日常使用的循环啮合需求，长期使用不会出现齿面过早磨损导致的打滑问题。

　　在结构细节处理上，电机定子与中心轴的连接采用过盈配合加键连接的方式，避免大扭矩输出时定子与轴之间出现相对转动，转子磁钢采用表贴式固定在转子内壁，磁钢表面做了环氧封装处理，防止长期震动导致磁钢脱落。轮毂的轮辋部分做了加强筋设计，在不增加整体壁厚的前提下提升了轮辋的径向承载能力，可承受不超过150kg的额定载荷，满足轻型代步设备的载重需求。整个总成的转动部件都做了动平衡校正，转动时的偏心量控制在0.1mm以内，高速转动时不会出现明显的抖动问题，提升行驶的平顺性。
