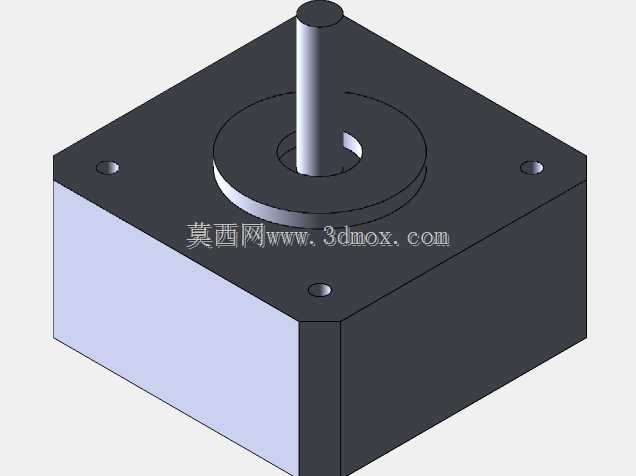

方形法兰安装式1A步进电机结构模型

　　在小型自动化输送线、桌面级3D打印设备、小型点胶工位、实验室精密进给机构这类对安装空间有严格限制的场景里，这类小规格步进电机的选型适配一直是结构设计阶段的高频工作。不同于大功率伺服电机的大体积安装座，这款方形本体的步进电机采用四边预留安装孔的法兰式固定结构，四个安装孔对称分布在方形端盖的四个角位，安装时不需要额外定制转接支架，直接通过螺栓就能将电机本体固定在设备的安装立板或者水平台面上，能大幅缩减动力单元的占用空间，尤其适合安装腔室厚度有限的紧凑型设备布局。

　　从实际传动用途来看，这款电机作为开环控制回路里的执行元件，能将电脉冲信号直接转化为输出轴的角位移输出，搭配对应的驱动器使用时，每接收一个脉冲信号就会转动一个固定的步距角，不需要额外加装位置反馈编码器就能实现一定精度的转速调节与位置控制，在低速运行工况下能输出足够的保持扭矩，不会出现负载拖动导致的位置偏移问题，很适合带动小型同步带滑台、微型丝杠模组、料仓拨料机构这类负载惯量不大的传动组件。

　　从结构设计的细节来看，电机本体采用分层堆叠的方形壳体结构，主体外壳做了直角方正处理，没有多余的弧形凸起结构，在多电机并排密集安装的场景里，相邻电机的侧壁可以完全贴合排布，不会因为圆弧外壳产生无效的间隙浪费。输出轴采用单出轴的圆柱光轴设计，轴端没有提前加工键槽，适配不同的连接需求，既可以通过顶丝锁紧的联轴器连接后续传动部件，也可以直接套装同步轮、小型齿轮等传动零件，轴根部的圆形凸台做了高出端盖平面的设计，安装传动件时能起到轴向定位的作用，避免传动件过度贴合端盖平面造成运转摩擦。端盖上的四个安装孔采用沉孔设计，螺栓锁紧后螺栓头不会高出端盖平面，不会和电机周边布置的线槽、传感器等零部件产生干涉。

　　做结构布局校核的时候，需要重点关注几个安装边界尺寸：首先是电机本体的方形截面边长，这个尺寸决定了安装位的开孔大小以及周边零部件的避让距离，设计安装板的时候，除了要预留中间输出轴的过孔，还要注意四个安装孔的中心距公差，孔位偏差过大会导致螺栓无法顺利穿入，强行锁紧会造成电机壳体受力变形，影响内部轴承的同轴度，进而导致运转时出现异响、输出轴跳动超差的问题。其次是输出轴的伸出长度与轴径，这个尺寸直接决定了适配的联轴器、传动轮的规格选型，轴径公差一般采用过渡配合的公差带，既保证传动件安装后不会出现径向晃动，也不会因为过盈量太大导致装配困难。另外还要注意电机尾部的出线方向，这款模型的出线位置默认在本体侧面，布线的时候要预留足够的线缆弯曲半径，避免线缆被挤压在电机和安装板之间造成绝缘层破损。

　　在三维建模阶段做整机装配干涉检查时，这类标准动力元件的模型精度直接影响后续的整机布局合理性，建模时需要还原安装孔的沉孔深度、输出轴的凸台高度、本体各段的分层厚度这些细节尺寸，不能只做一个简化的方块代替，否则在实际装配时很容易出现传动件和端盖干涉、螺栓长度选型错误、周边零件避让距离不足等问题。比如之前做小型标签剥离机构设计的时候，一开始用简化的电机模型做布局，没有考虑端盖凸台的高度，选了长度过长的联轴器，实际装配时联轴器尾部直接蹭到了电机端盖，导致电机运转阻力过大，驱动器频繁报过流故障，后来重新核对电机的实际安装尺寸，调整了联轴器的规格才解决问题。

　　这类小电流规格的步进电机，因为运行时的发热相比大扭矩电机更低，不需要额外加装散热风扇，壳体本身的方形结构就能通过接触面传递部分热量，在连续低速运行的工况下也能保持稳定的输出扭矩，很适合长时间处于待机定位状态的工位使用，比如小型物料分拣机构的挡料气缸配套的拨料动作、小型雕刻机的Z轴进给驱动、桌面型点胶机的针头位置调整，都能看到这类结构的步进电机的应用。设计选型时还要注意，虽然电机本身的安装法兰是标准方形结构，但不同厂家的出线方向、轴长、安装孔深度会有细微差异，做通用安装板设计时，可以将安装孔设计成长条形可调孔位，适配不同厂家的同规格电机，减少后续备件替换的适配难度。
