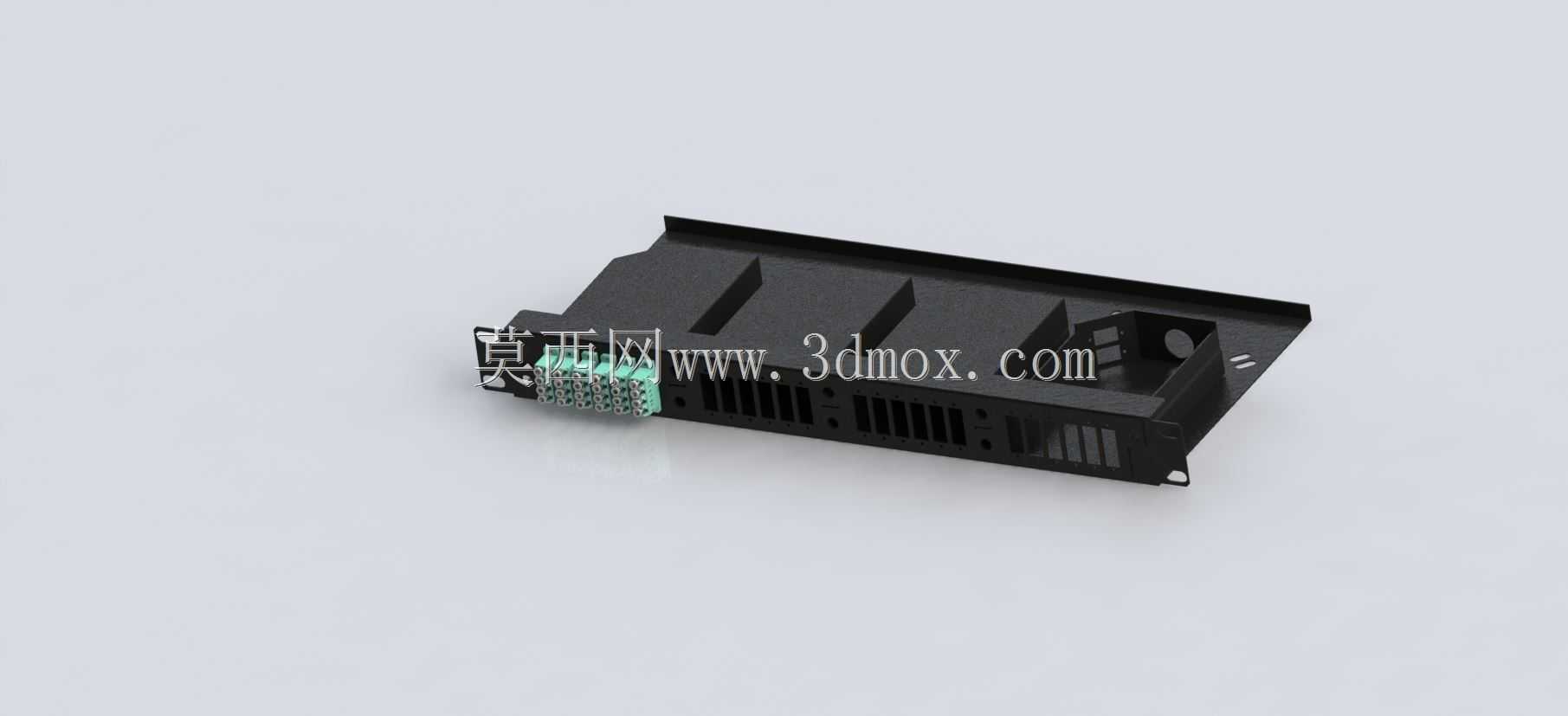

1U机架式MPO光纤配线架结构设计

　　在数据中心高密度光纤布线场景中，机架式配线架是核心的光链路转接节点，本次设计的1U规格MPO配线架，主要适配标准19英寸服务器机柜安装空间，解决高密度光纤部署时的线缆管理、转接冗余、运维操作便利性问题。日常布线作业中，MPO预端接光缆的高密度特性可以大幅减少现场熔接工作量，但如果配线架结构设计不合理，很容易出现线缆弯折半径不足、端口操作空间局促、理线混乱的问题，这款结构在设计阶段就围绕这些现场痛点做了针对性优化。

　　从安装边界来看，整体高度严格遵循1U机架空间规范，也就是44.45mm的标准机架单元高度，宽度适配19英寸机柜立柱安装孔位，前后安装耳预留了标准的M6机柜螺丝固定孔位，安装时不需要额外调整机柜孔位，直接适配常规机柜的立柱间距，深度方向控制在常规机柜理线空间允许范围内，不会和机柜后部的垂直理线架、电源排插产生干涉，安装后前部面板和机柜立柱齐平，不会突出机柜前门影响柜门闭合。

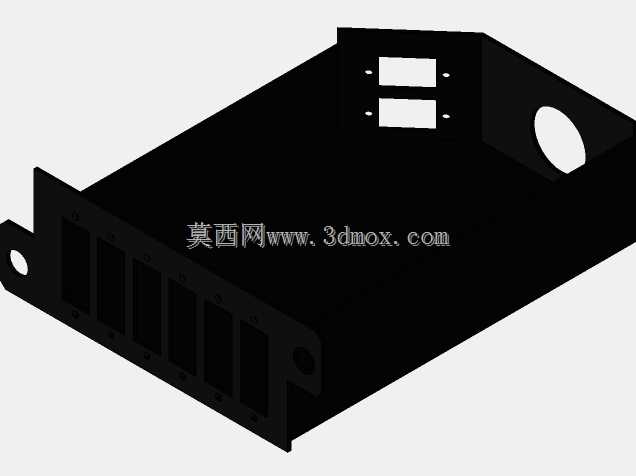

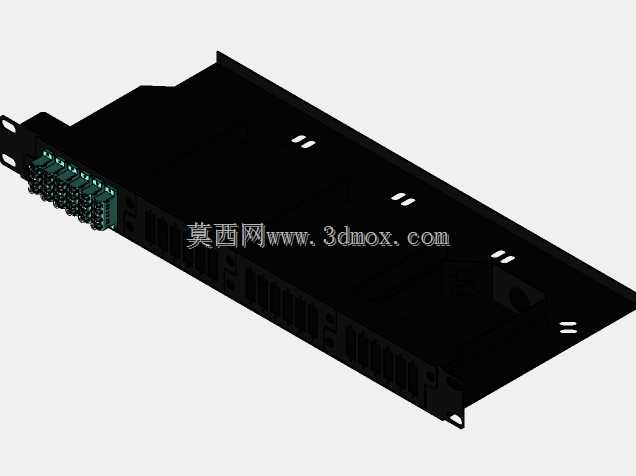

　　功能层面，这款配线架主要实现MPO多芯光纤连接器到LC单/双芯连接器的转接，内部预留了足够的MPO适配器安装位、LC适配器卡接槽位，同时设计了独立的线缆理线空间，MPO主干光缆进入架体后，可以沿着内部的理线卡槽排布，每根光纤的弯曲半径都控制在光纤允许的最小弯曲半径以上，避免长期使用中出现光信号衰减过大的问题。架体内部做了分舱设计，主干光缆进线区、适配器安装区、跳纤存储区相互独立，运维时插拔跳纤不会牵扯到主干光缆，大幅降低误操作碰断主干链路的风险。

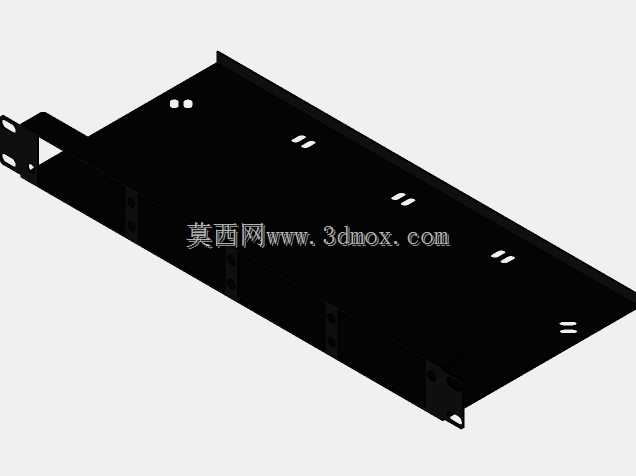

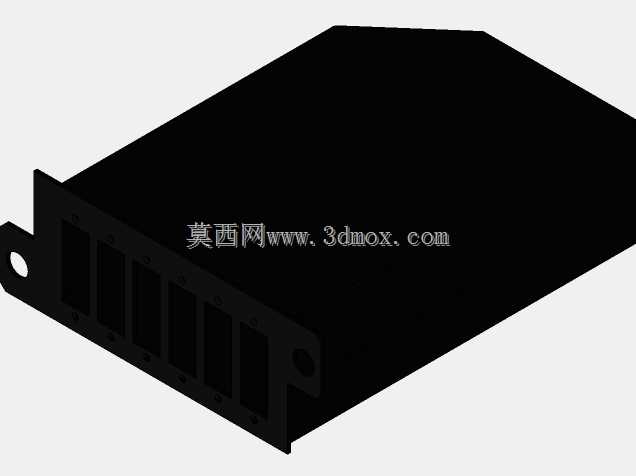

　　结构设计上，主体采用钣金折弯成型工艺，板材厚度兼顾结构强度和轻量化需求，安装耳位置做了折弯加强处理，避免长期使用后出现安装位变形导致架体下垂的问题。前部面板预留了标签粘贴位，每个端口对应独立的标签区域，方便运维时标记链路信息，面板上的端口排布做了间距优化，相邻LC端口之间预留了足够的手指操作空间，插拔跳纤时不会碰到相邻端口的连接器，减少操作时对其他链路的干扰。架体两侧设计了可拆卸的侧盖，日常运维时不需要把整个配线架从机柜上拆下来，打开侧盖就可以整理内部线缆、检查适配器连接状态，大幅降低运维操作的复杂度。

　　考虑到高密度布线场景下的散热需求，架体的侧板、底板都设计了通风散热槽孔，避免长期密闭环境下适配器区域积热，影响光器件的传输稳定性。进线位置设计了线缆固定扎带位，主干光缆进入架体后可以通过扎带固定在架体上，承受外部线缆拉扯的力不会直接作用在MPO连接器上，提升连接的长期可靠性。跳纤出口位置做了圆角钝化处理，不会划伤光纤外护套，延长跳纤的使用寿命。

　　实际使用中，这类配线架主要部署在数据中心的主配线区、水平配线区，用来连接核心交换机到服务器机柜的光纤链路，相比传统的LC直连配线架，MPO配线架可以在1U的空间内容纳更高密度的光纤芯数，大幅节省宝贵的机柜机架空间，减少机柜内的配线架占用数量，让机柜内的设备布局更加紧凑。设计时也充分考虑了现场施工的便利性，架体内部预留了足够的冗余光纤存储空间，现场施工时多余长度的光纤可以盘绕在架体内部的储纤区，不需要额外配置储纤单元，减少施工时的配件准备工作。

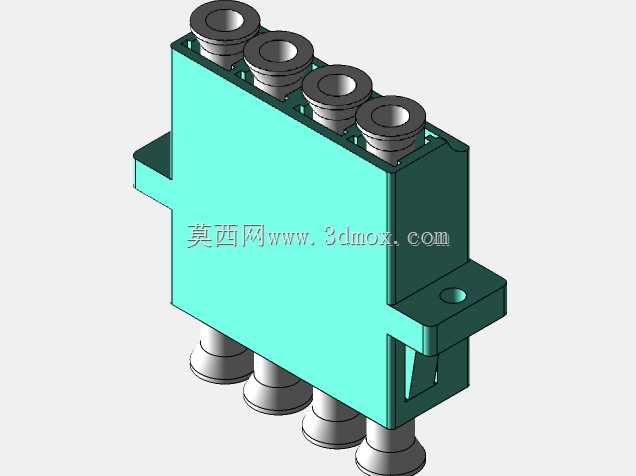

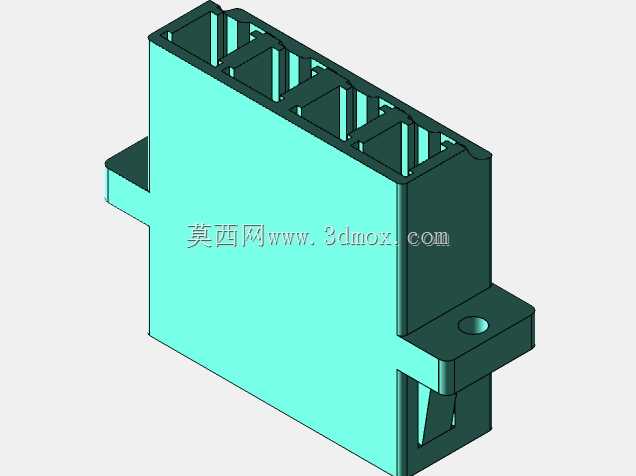

　　从结构细节来看，适配器安装槽位采用卡扣式设计，不需要螺丝固定，安装适配器时直接卡入槽位即可，装配效率更高，同时卡扣的固定强度足够，插拔连接器时不会出现适配器移位的问题。架体表面采用哑光喷塑处理，避免机柜内灯光反射影响运维人员操作，同时喷塑层的绝缘特性可以避免架体和机柜之间出现电位差，减少电磁干扰对光信号传输的影响。安装耳上的固定孔做了长圆孔设计，安装时可以小范围调整架体的前后位置，适配不同深度的机柜安装需求，也能抵消机柜立柱安装孔位的加工误差，降低现场安装的难度。
