KST X08H高精度舵机结构三维建模

　　在航模舵面控制、小型仿生机器人关节驱动、精密云台姿态调整这类对执行器体积、响应速度、输出扭矩有严苛要求的场景里，微型高压舵机一直是核心执行部件，本次建模的KST X08H舵机正是针对这类紧凑安装空间的应用场景做的结构还原。从实际使用的角度出发，这类舵机的安装边界是结构设计阶段最先要敲定的参数，建模时严格还原了主体外壳的长宽高尺寸，侧边的安装凸耳预留了标准舵机安装孔位，孔距符合微型舵机的通用安装规范，不管是嵌入航模机翼的预埋安装位，还是固定在机器人关节的支架上，都不需要额外做转接件的二次加工，能直接匹配现有标准安装槽位。

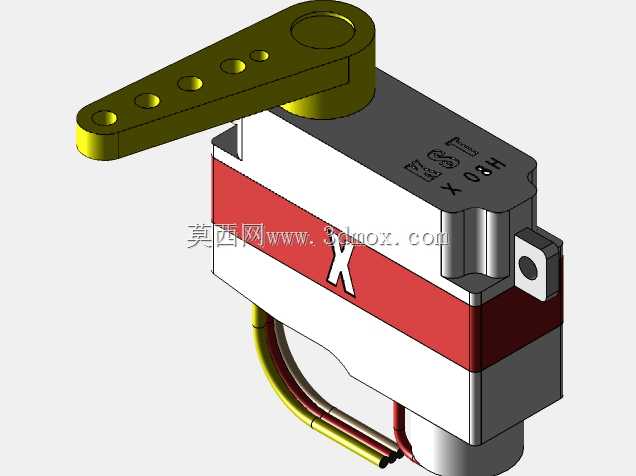

　　从功能特性来看，这款舵机采用金属上盖搭配高强度工程塑料主体外壳的组合结构，输出摇臂为金属材质，摇臂上的多档位安装孔是建模时重点还原的细节，不同孔位对应不同的输出力臂长度，选型时可以根据实际需要的舵面偏转角度、负载扭矩调整安装位置，靠近转轴的孔位能获得更大的输出扭矩，适合需要大驱动力的起落架收放场景，外侧孔位能获得更大的偏转线位移，适合舵面这类需要大角度摆动的控制场景。舵机尾部引出的信号与电源线缆做了走线结构还原，线缆从壳体尾部的出线槽引出，出线位置做了圆弧过渡处理，避免舵机往复摆动时线缆被壳体棱角磨破绝缘层，实际装配时这个位置通常会套一段热缩管做二次防护，建模时预留了足够的走线空间，不会出现线缆与壳体干涉的问题。

　　设计思路上，这款舵机的内部结构布局遵循了微型伺服的经典排布，直流驱动电机、减速齿轮组、电位器位置检测元件沿壳体长度方向依次排布，在保证结构强度的前提下尽可能压缩了整体厚度，外壳侧面的加强筋结构既提升了壳体的抗形变能力，也能在批量注塑生产时减少壳体的缩痕，提升成品外观一致性。建模过程中对壳体上的标识刻印做了细节还原，包括型号标识、接线极性标识，这些细节在实际装配时能避免接线反接导致的舵机烧毁问题，属于结构设计里很容易被忽略但实用性极强的细节。上盖与主体壳体的连接采用卡扣加螺丝的双重固定方式，既方便生产装配时的快速定位，也能在舵机承受大负载冲击时避免壳体开裂，输出轴位置的轴承安装位做了精准的公差还原，保证输出轴的径向跳动量控制在合理范围内，避免舵机工作时出现虚位，影响控制精度。

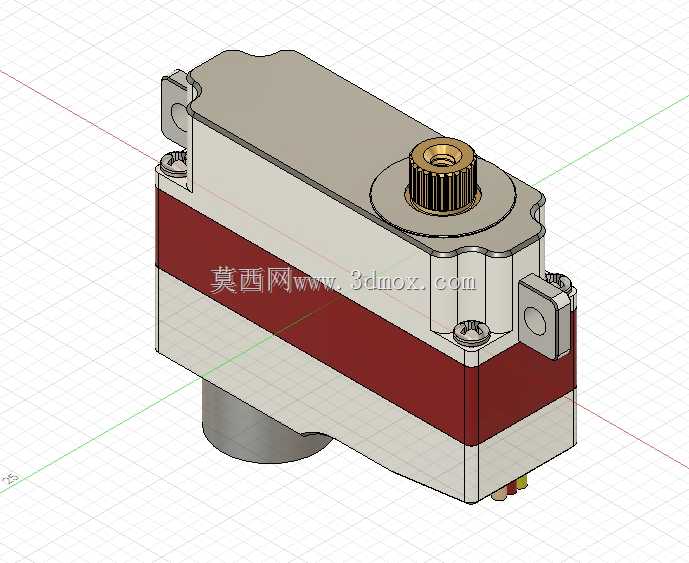

　　从实际选型适配的角度，这款舵机的输出轴齿形符合标准微型舵机的25T齿规格，能兼容市面上绝大多数的通用金属舵机摇臂、舵盘配件，不需要单独定制传动连接件，对于做设备改装、原型机验证的结构工程师来说，这点能大幅缩短原型搭建的周期。壳体侧面的散热槽结构在建模时也做了还原，舵机持续大负载工作时，驱动电机和减速组产生的热量可以通过壳体的散热结构快速散出，避免长时间高温导致的磁钢退磁、塑料齿轮形变问题，提升连续工作的稳定性。在做整机结构适配时，需要注意舵机的偏转角度范围，安装摇臂时要先将舵机上电回中，再固定摇臂位置，避免出现舵面偏转角度不对称、单边打舵顶死的问题，建模时预留了摇臂全角度偏转的空间，摇臂摆动到极限位置时不会与壳体上盖发生干涉，这点在做紧凑结构布局时尤为重要，很多新手建模时容易忽略舵机的运动包络，导致实际装配后摇臂刮蹭外壳，无法达到额定偏转角度。
