可拆分便携分体式巡洋舰造型滑板

项目分类:通用机械零部件 发布时间:2022-06-28 ID:663936
  • 可拆分便携分体式巡洋舰造型滑板
  • 可拆分便携分体式巡洋舰造型滑板
  • 可拆分便携分体式巡洋舰造型滑板
  • 可拆分便携分体式巡洋舰造型滑板
  • 可拆分便携分体式巡洋舰造型滑板
  • 可拆分便携分体式巡洋舰造型滑板
  • 可拆分便携分体式巡洋舰造型滑板

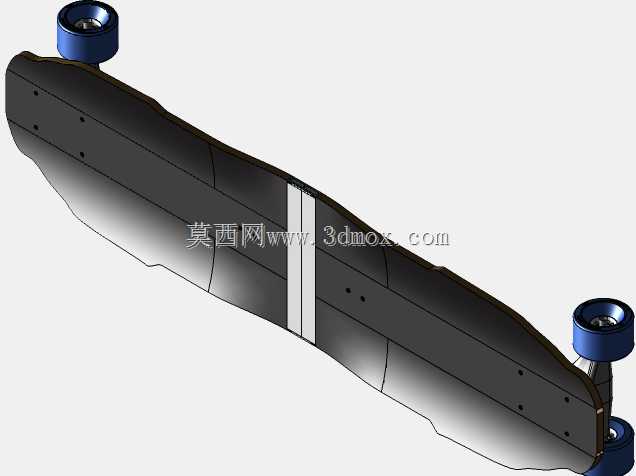

  这款分体式巡洋舰造型滑板的设计,核心围绕便携出行场景的实际痛点展开,日常通勤、短途代步、户外休闲滑行时,传统整板长度普遍超过70cm,无法塞进常规储物柜、日常通勤背包,携带时要么需要手持占用手部空间,要么需要额外配备板包,在搭乘公共交通、进入室内场所时多有不便。设计时将整体甲板沿纵向拆分为两个独立半板单元,拆分后单块半板的长度控制在35cm以内,宽度维持常规滑板的18-20cm区间,厚度控制在1.2-1.5cm,拆分后的单元可以轻松放入普通双肩背包、办公室储物柜甚至大号托特包中,完全解决了传统整板携带不便的问题。

  从结构设计逻辑来看,两个半板的对接面采用定位止口加内嵌连接片的组合结构,止口结构可以保证拼接时的对位精度,避免滑行过程中两半板出现横向错位,内嵌的金属连接片通过沉头螺丝与两半板的主体结构锁固,拼接完成后整体的抗弯强度与整板结构无明显差异,能够承受常规滑行时的动态载荷,轮架安装位分别布置在两个半板的外端位置,拼接完成后轮距维持在常规巡洋舰滑板的50-55cm区间,保证滑行时的稳定性,不会因为分体结构出现转向过于灵活或者发飘的问题。

  生产制造层面,半板的主体外形可以通过袋式压力机配合专用模具完成层压成型,采用常规滑板的枫木层压材质即可,层压完成后只需要通过数控铣削加工对接止口、轮架安装孔位、连接片沉槽即可,不需要额外开发特殊的加工设备,现有滑板生产产线经过简单工装调整即可完成生产,加工成本与常规整板相比没有明显提升。板面的脚窝设计沿用巡洋舰滑板的浅脚窝构型,边缘做圆弧过渡处理,滑行时脚感与常规整板保持一致,不会因为分体结构出现硌脚或者脚位受限的问题,板面上的安装孔位采用标准滑板桥孔距,兼容市面上绝大多数主流滑板支架,用户可以根据自身滑行习惯更换不同硬度的避震、不同直径的轮子,不需要为这款分体结构单独定制配件。

  实际使用场景中,用户可以在需要携带时快速拧下连接片的固定螺丝,将整板拆分为两个半板收纳,到达滑行场地后只需要对齐止口、拧紧连接螺丝即可完成组装,整个组装过程不需要额外的专用工具,用普通硬币或者滑板T型工具即可完成,组装耗时不超过2分钟,完全满足日常通勤时“室内收纳-快速组装-滑行代步-快速拆分-室内收纳”的使用循环。结构强度层面,拼接位置的连接片采用6061铝合金材质,厚度3mm,沉头螺丝采用M5规格的内六角不锈钢螺丝,每个半板与连接片之间采用4颗螺丝锁固,整体连接强度可以承受100kg以内的使用者做常规的滑行、转弯、小幅度 Ollie 动作,完全满足日常代步、休闲滑行的强度需求,不会在正常使用过程中出现拼接处断裂、错位的问题。板面的外形采用巡洋舰板型的流线型轮廓,板头板尾做轻微上翘处理,既可以在滑行时应对小幅度的路面障碍,也能保证拆分后的半板没有尖锐突出结构,收纳时不会刮蹭背包内的其他物品。轮组选用常规的60mm直径刷街轮,硬度78A,兼顾铺装路面的滑行顺畅度与减震效果,搭配常规的5英寸滑板支架,转向角度足够应对日常通勤的变道、转弯需求。
