带格架拓扑优化悬挂臂结构设计

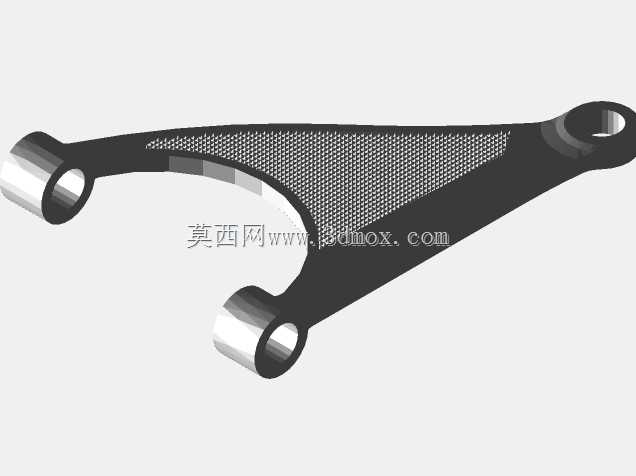

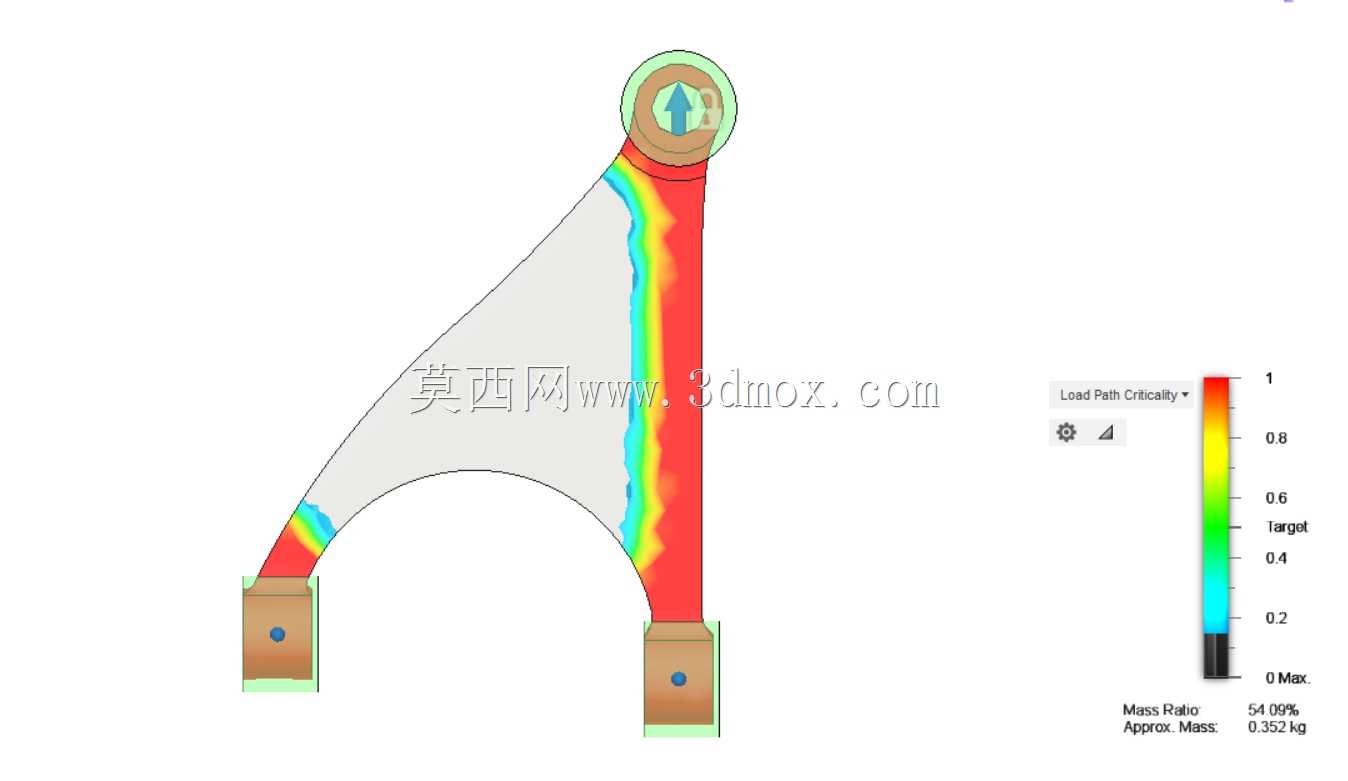

　　这款悬挂臂构件主要用于需要实现两点铰接悬挂、传递交变载荷的机械连接场景，常见于小型起重设备的末端执行器挂载、轻型输送线的吊点支撑、户外通讯设备的安装挂载、便携作业装备的连接支撑等工况，核心作用是在上下两个安装端点之间传递拉压复合载荷，同时规避安装空间内的其他部件干涉，保证挂载部件的位置稳定性。从结构受力逻辑来看，设计阶段先通过拓扑优化迭代确定了材料的最优分布路径，将高应力区域集中在上下安装座的连接主路径上，也就是图中彩色云图标注的高载荷传递带，这部分区域保留连续的实体结构，保证载荷传递的连续性，避免应力集中导致的疲劳失效；而低应力区域则采用格架式镂空结构，在不降低整体结构刚度的前提下大幅削减构件自重，提升材料利用率。

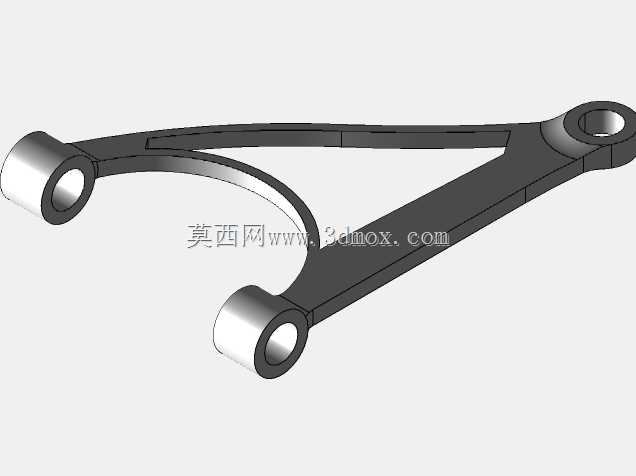

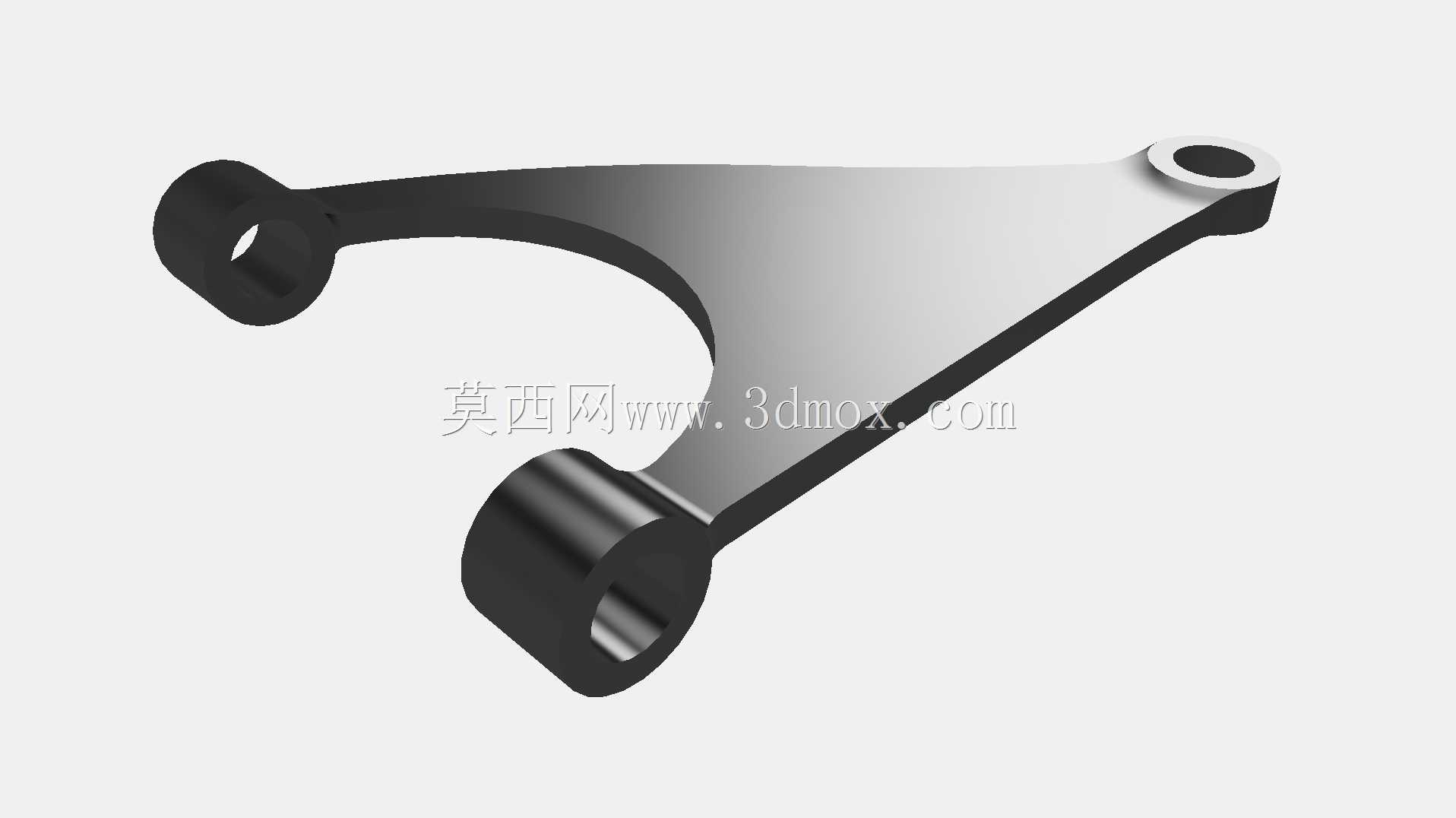

　　构件的上端为单耳铰接安装端，内孔可适配标准销轴，铰接端外圈做了加厚翻边处理，提升销轴接触区域的挤压强度，避免长期铰接转动造成的孔位磨损变形；下端为两个对称分布的安装座，每个安装座都预留了同轴的安装孔位，可通过螺栓或者销轴与下方的挂载部件实现刚性连接，两个下安装座之间的弧形镂空区域，是为了避让安装空间内的弧形凸起部件，避免装配时出现干涉，同时弧形过渡的轮廓也能分散拐角处的应力集中，避免载荷传递路径出现直角拐点。从安装边界来看，上端铰接孔的中心到两个下安装座孔中心的连线形成稳定的三角承载结构，整体外轮廓的最大宽度控制在两个下安装座的外侧端面范围内，安装时不需要额外预留侧面的操作空间，可直接在狭窄的安装腔体内完成装配；

　　构件的厚度方向做了等强度设计，高应力区域的壁厚与安装座厚度保持一致，格架区域的筋条厚度根据应力水平做梯度变化，靠近主承载路径的筋条厚度更大，远离主路径的辅助筋条厚度适当减小，在保证整体抗变形能力的同时进一步控制整体重量。实际工况下，该悬挂臂承受的载荷主要来自下方挂载部件的自重，以及设备运行过程中产生的交变振动载荷，拓扑优化过程中已经将振动工况下的载荷路径纳入计算，格架结构的筋条走向完全顺着载荷传递方向布置，不会出现筋条垂直于载荷方向的不合理结构，避免长期振动下筋条根部出现疲劳裂纹。安装时需要注意，上端铰接孔的销轴需要加装润滑衬套，降低铰接转动时的摩擦阻力，两个下安装座的连接紧固件需要加装防松垫片，

　　避免振动工况下紧固件松脱导致挂载部件移位；构件的表面不需要做额外的厚重涂装，因为格架结构的镂空区域较多，厚重涂装会增加不必要的重量，仅需做基础的防锈处理即可满足多数工况的使用要求。在结构验证阶段，通过有限元分析可以看到，最大应力出现在上端铰接孔的内侧接触区域，以及下安装座与主承载臂的连接过渡处，这些区域都做了圆角过渡处理，圆角半径根据应力大小做了匹配，高应力区域的圆角半径更大，进一步降低应力集中系数；格架区域的筋条交接位置都做了小圆角处理，避免筋条交叉处出现应力奇点，提升整体结构的疲劳寿命。这款悬挂臂的设计没有采用传统的等截面实体臂结构，而是结合拓扑优化结果做了仿生式的材料分布，类似骨骼的受力结构，外层的连续实体层承担主要的拉压载荷，内部的格架筋条承担辅助支撑和抗扭作用，相比同刚度的实体悬挂臂，自重降低超过四成，同时固有频率也有所提升，能够更好地适配有轻量化要求的移动设备挂载场景，比如便携作业机械、无人机挂载支架、轻型巡检设备的悬挂连接等场景，在这些场景下，构件自重的降低能够直接减少设备的整体负载，提升设备的续航或者作业能力。
