紧凑型ITX镂空机箱结构设计方案

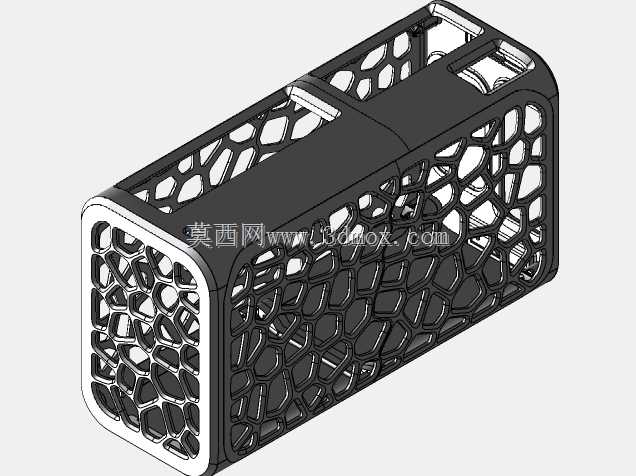

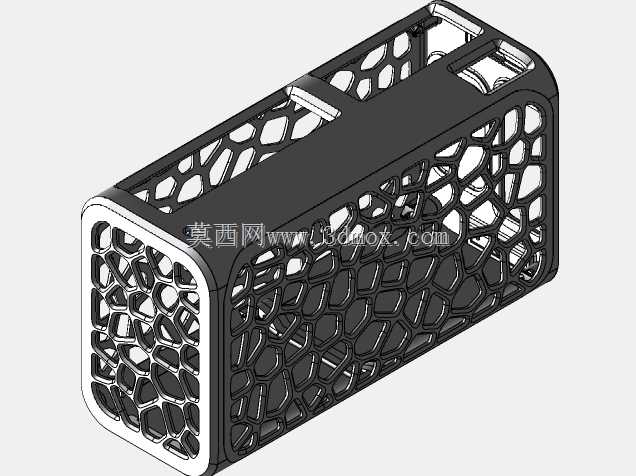

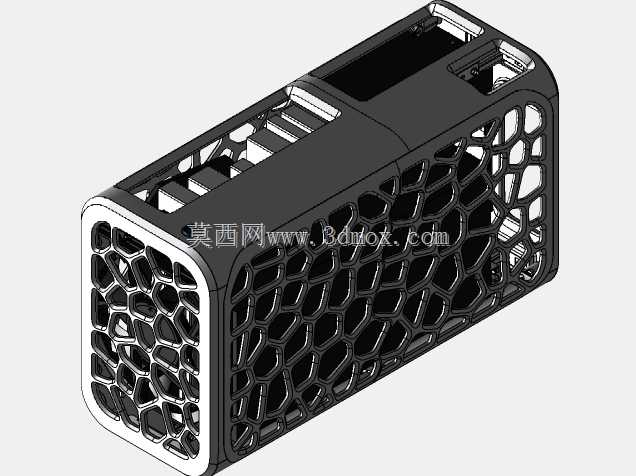

　　这款紧凑型机箱的结构设计，核心瞄准小体积桌面装机、便携移动工作站这类对空间占用有严苛要求的应用场景，区别于传统ATX机箱的大空间冗余设计，整个结构在有限的内部容积里完成了核心硬件的兼容布局，适配Mini-ITX规格主板、SFX规格电源以及单塔风冷散热器的安装，所有安装位的边界尺寸都经过反复校核，避免硬件安装时出现干涉问题。从实际使用角度出发，小机箱最容易出现的问题就是散热风道受限导致硬件积热，这款在外壳设计上采用了仿生蜂窝状镂空网格结构，这种结构并非单纯追求外观辨识度，网格的筋条宽度、开孔占比都经过力学与通风效率的平衡计算，既保证外壳在日常搬运、放置过程中具备足够的抗挤压、抗形变能力，不会因为轻微外力就出现凹陷变形，

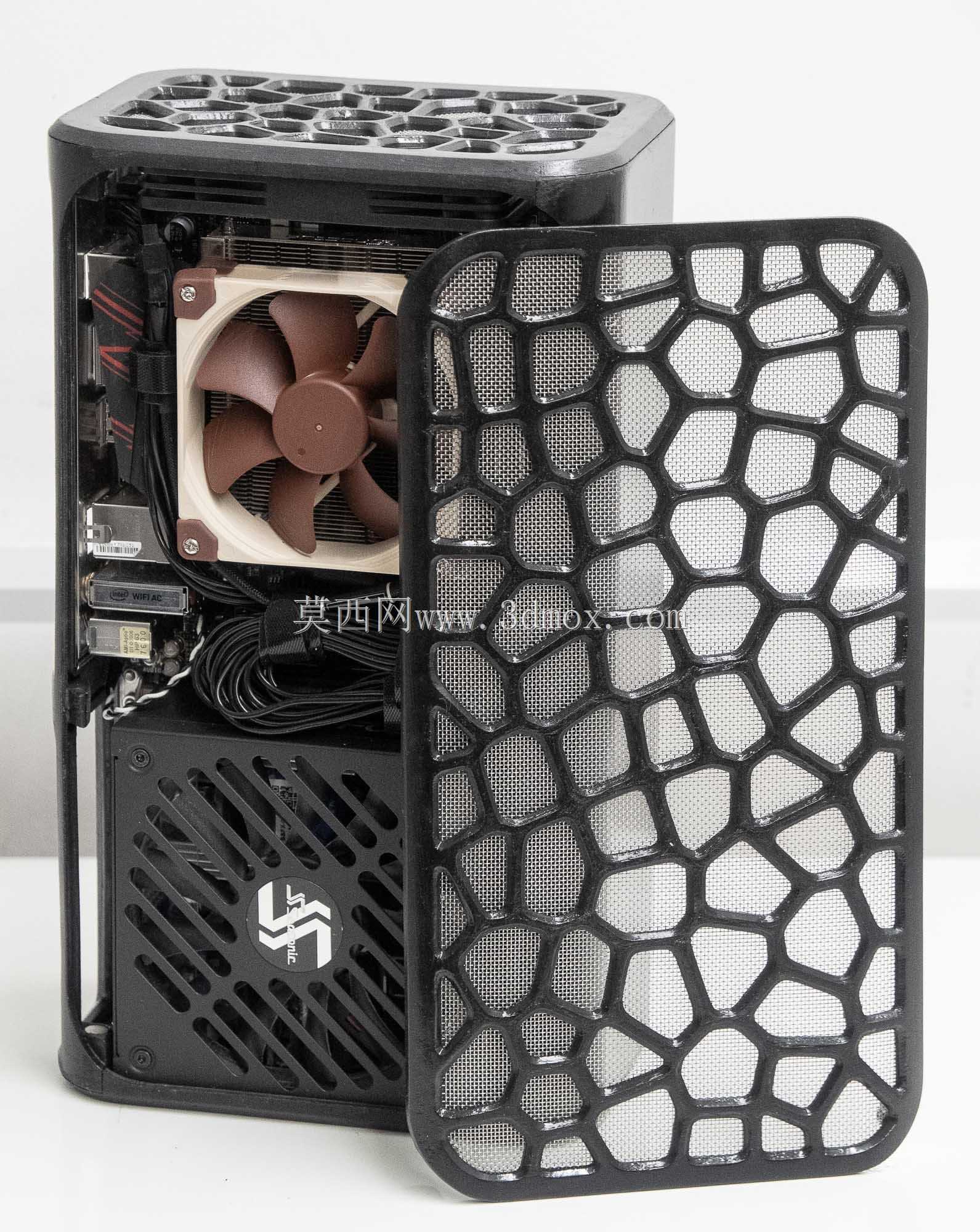

　　同时最大化开孔面积，让机箱内部的风冷散热器可以直接和外部环境形成空气流通，减少风道阻力，提升热交换效率。内部的硬件安装分层逻辑也做了针对性优化，电源仓位设置在机箱下部，和上部的主板、散热区域形成物理分隔，避免电源自身的热量和CPU、主板的散热气流互相干扰，独立的下部进风区域可以给电源提供单独的冷风通道，上部的散热区域则通过侧面的镂空面板直接排出热空气，形成上下独立的风道走向。前面板的镂空网格和机身框架采用卡扣式连接结构，不需要额外螺丝固定，日常清理防尘网、更换内部硬件时可以快速拆卸，卡扣的配合公差控制在合理范围，既不会出现松动异响，也不会因为过紧导致拆卸困难。机箱框架采用一体式弯折的金属结构，边角处做了圆弧过渡处理，

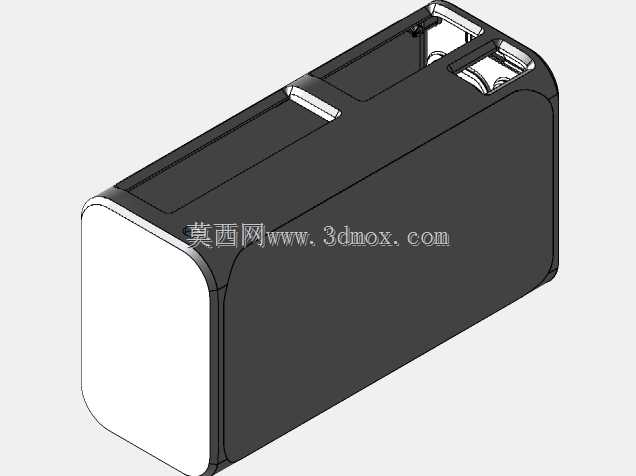

　　避免尖锐边角在装机、搬运过程中划伤手部或者线材，框架上的主板固定铜柱位、电源固定螺丝位都做了定位精度校准，保证硬件安装时的孔位对齐度，减少装机时的调整工作量。散热区域的空间预留刚好适配120mm规格的单塔风冷散热器，散热器和侧面板之间预留了足够的间隙，不会出现风扇蹭到面板网孔的问题，同时显卡安装位的长度边界也做了明确限制，适配短尺寸独立显卡，满足高性能小主机的硬件搭配需求。从结构强度角度看，蜂窝状的镂空结构相比同厚度的平面板材具备更高的结构刚性，相同重量下的抗形变能力更强，这也让机箱在保证外壳强度的同时可以做的更轻薄，降低整体自重，方便用户携带移动。底部的通风开孔对应电源的进风方向，开孔处预留了防尘网的安装槽位，可以阻挡桌面的灰尘、

　　毛发进入电源内部，延长硬件的使用寿命。整个机箱的安装边界尺寸控制在极小的范围内，可以放置在桌面狭窄区域、显示器支架下方甚至背包内携带，适合需要经常移动工作站、桌面空间有限的用户使用，内部的走线空间也做了预留，在框架边缘设置了走线卡扣位，可以把供电线、信号线整理固定在框架侧边，避免杂乱的线材阻挡风道，影响散热效率。
