镂空格构式电子设备防护外壳结构设计

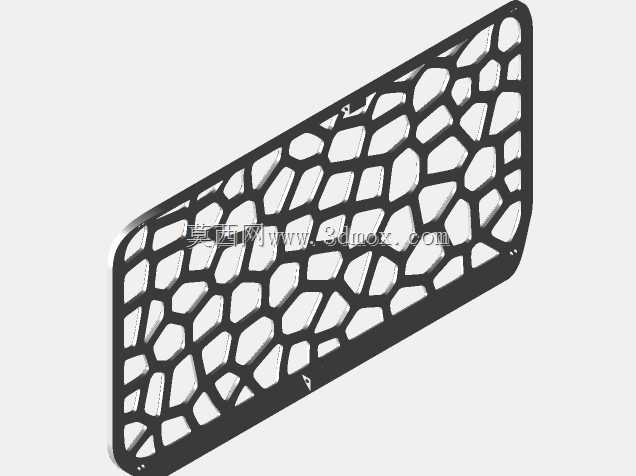

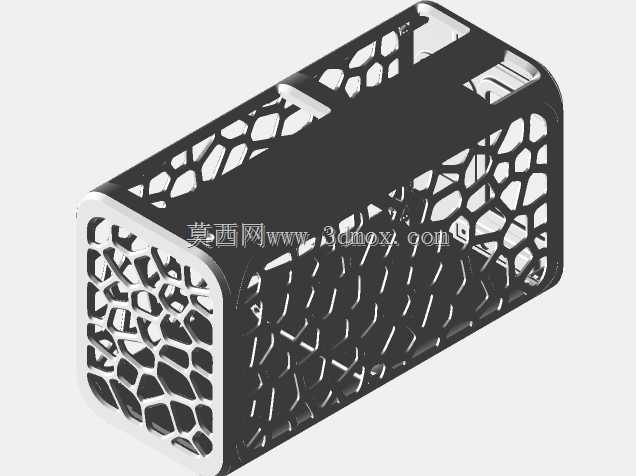

　　这款镂空格构式壳体结构，最初的设计出发点是解决小尺寸桌面级电子功能模块的散热与防护平衡问题，在实际工程应用中，这类壳体常被用于搭载小型通讯中继模块、便携信号处理单元、桌面级边缘计算节点这类持续工作时会产生稳定热流的电子设备，区别于传统全封闭金属壳体或者全塑料密封壳，这类镂空结构不需要额外预留大面积的通风开槽，依靠自身的格构孔隙就能形成贯穿式的空气流道，设备工作时产生的热流可以顺着孔隙自然散出，不需要额外加装辅助散热风扇就能满足常规工况下的热管理需求，同时格构本身的连续受力结构还能提供足够的抗冲击防护能力，避免日常摆放、挪动过程中磕碰直接损伤内部的电路板与电子元件。

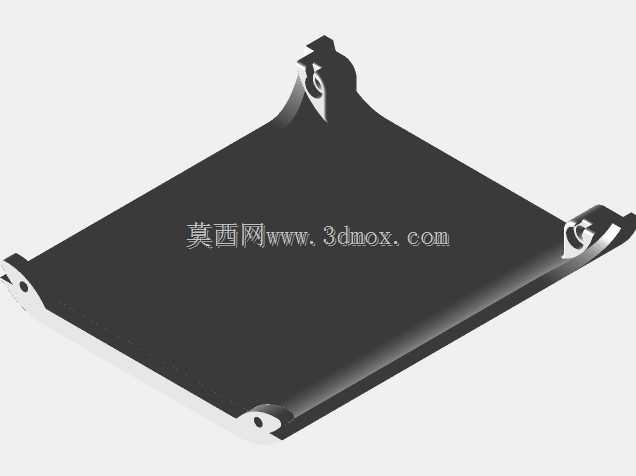

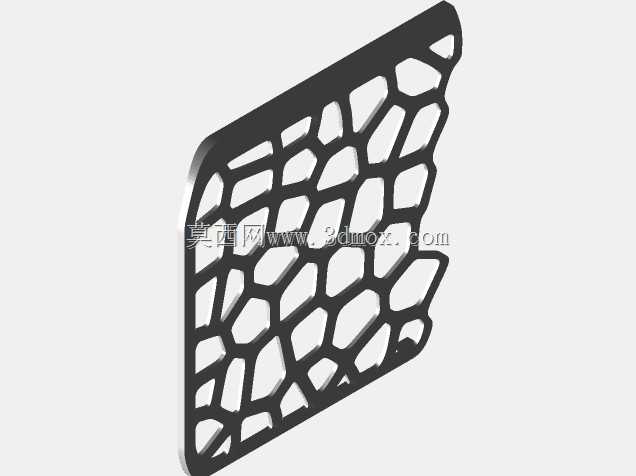

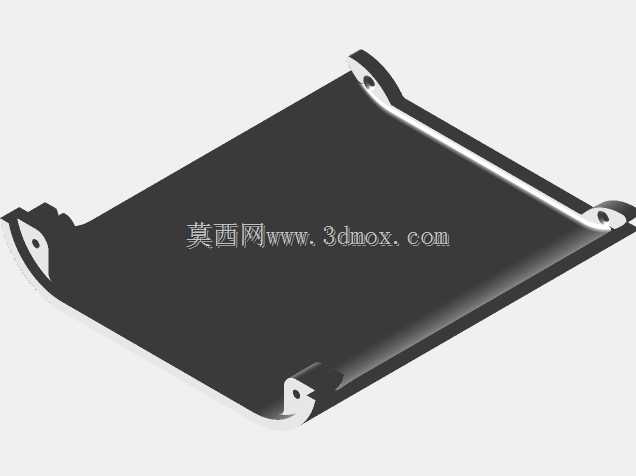

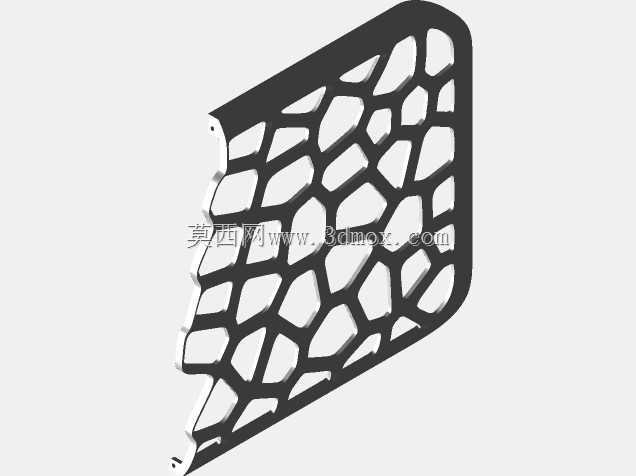

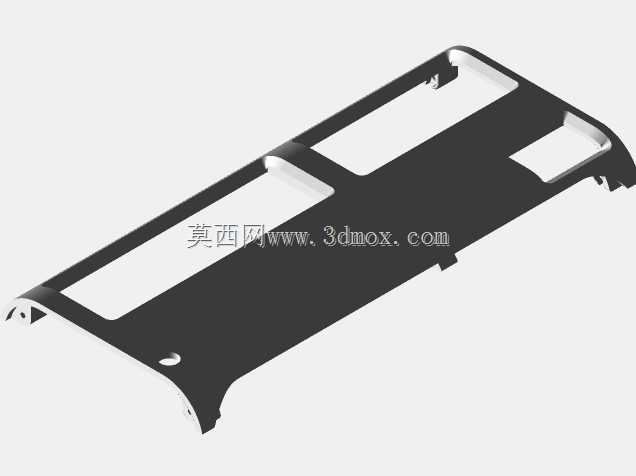

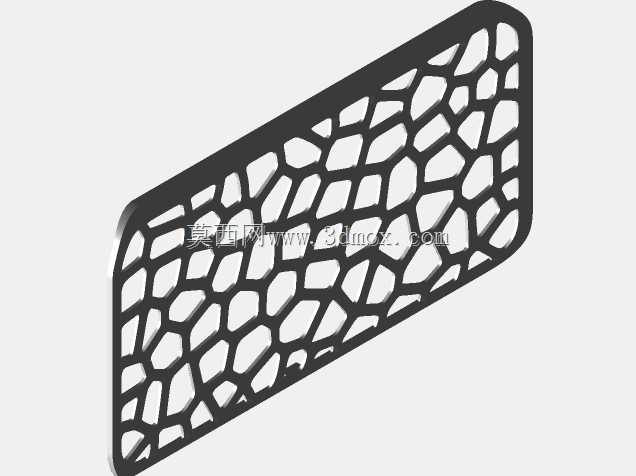

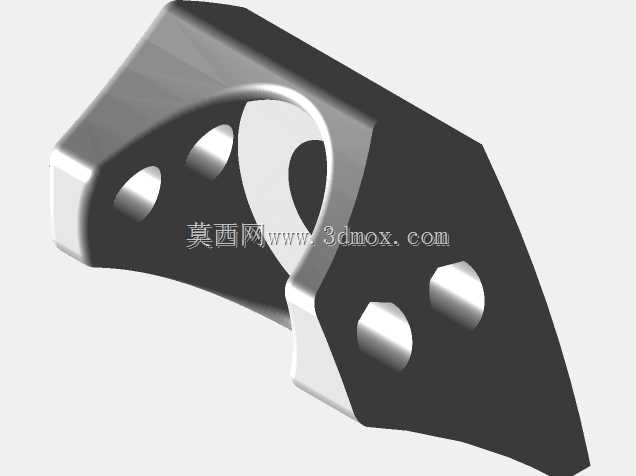

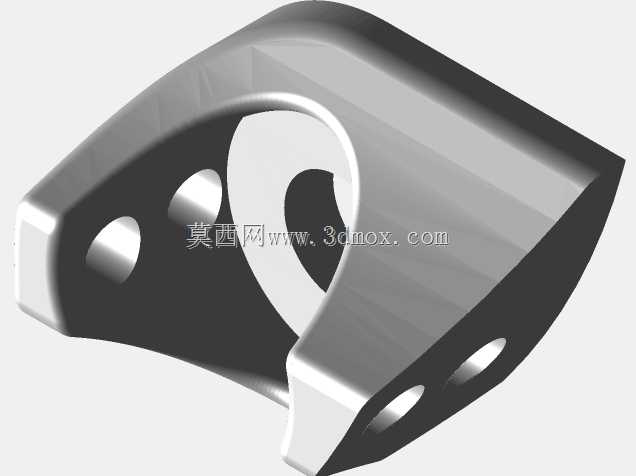

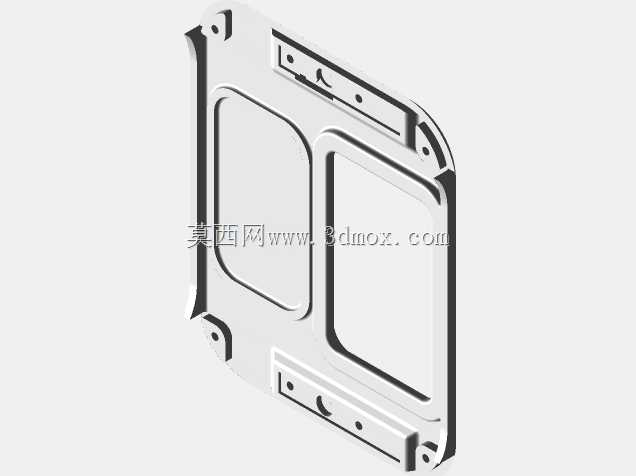

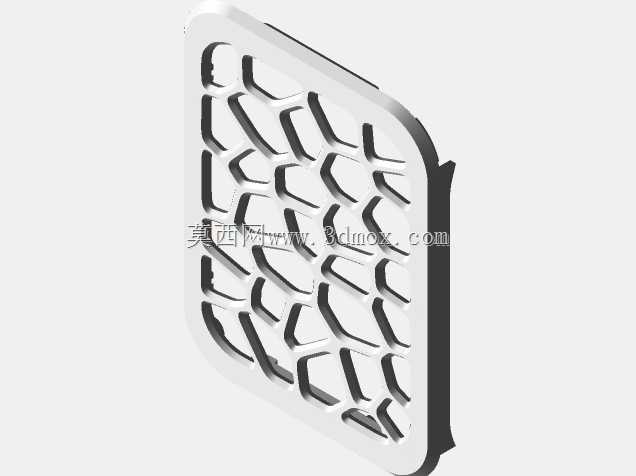

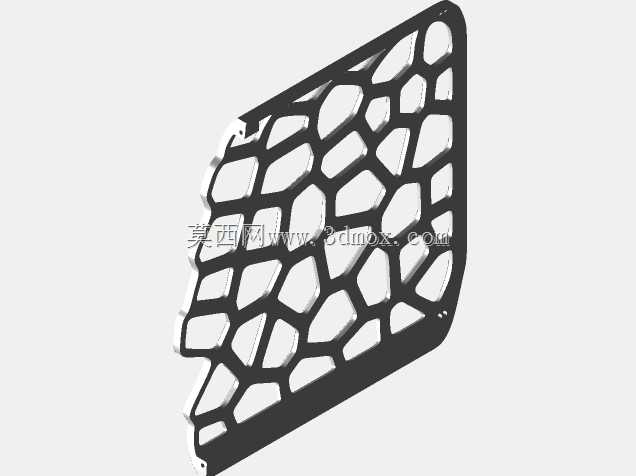

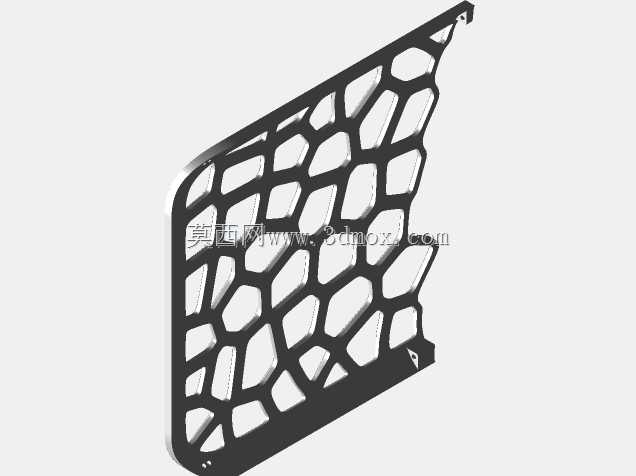

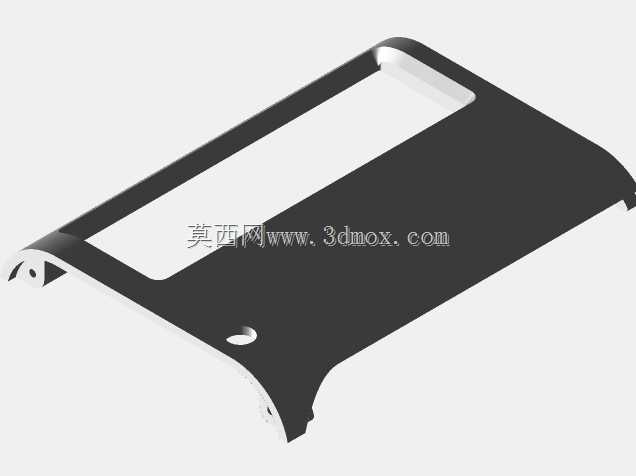

　　从结构设计思路来看，整个壳体采用一体化的围合式框体结构，两端预留平整的安装端面，端面位置做了加厚的实体边框，一方面是用于固定内部的PCB安装柱、端盖卡扣等连接结构，另一方面也能在壳体受到边角磕碰时，让冲击力优先作用在加厚的实体边框上，通过边框的微量形变吸收冲击能量，避免镂空的格构区域直接受力出现断裂。壳体表面的镂空单元采用不规则的类沃罗诺伊格构排布，这种排布方式不是单纯的装饰性设计，每一段格构筋条的走向都顺着壳体受力的主应力方向布置，在壳体承受侧方挤压、垂直方向跌落冲击的时候，筋条可以把集中应力快速分散到整个框体的所有结构上，不会出现局部应力集中导致的结构破损，同时这种不规则孔隙的通风效率比规则的方形、圆形开孔更高，空气在流经孔隙时会形成微小的紊流，带走壳体表面和内部电子元件表面的热量，比同开孔率的规则网格结构散热效率高出近两成。

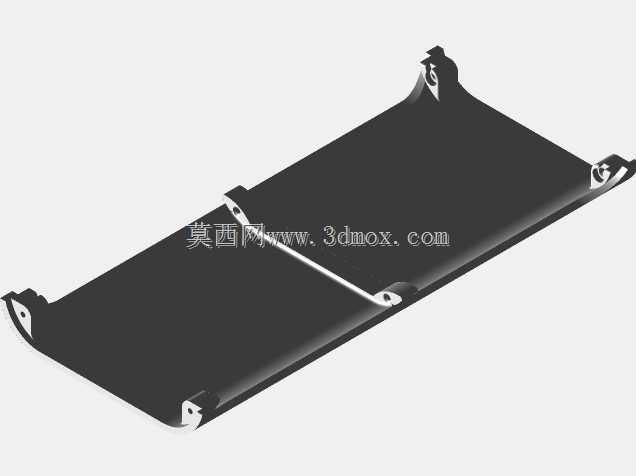

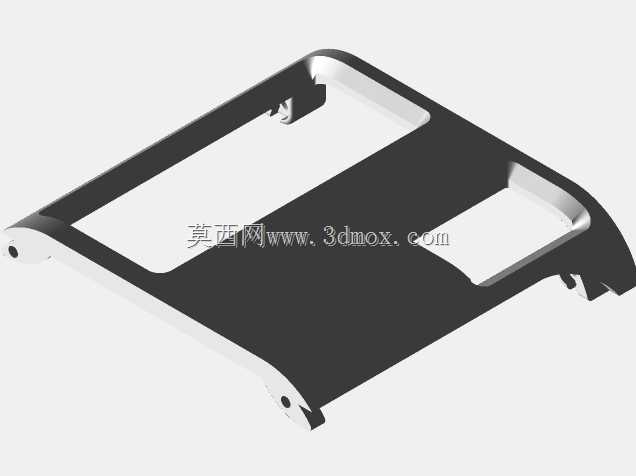

　　在外形尺寸与安装边界的设计上，整个壳体采用圆角长方体的基础轮廓，所有边角都做了R3以上的圆角过渡，既避免锐边划伤使用者，也能减少跌落时的应力集中。壳体的壁厚根据不同区域做了差异化设计，两端实体边框的壁厚控制在2.5mm，足够攻丝或者预埋铜螺母用于端盖固定，中间格构区域的筋条厚度统一为1.2mm，这个厚度既能保证3D打印或者注塑生产时的成型良品率，也能把整个壳体的重量控制在较低水平，同尺寸下比全封闭塑料壳体轻40%左右。内部的安装空间预留了统一的安装孔位，孔位间距符合小型电子模块的通用安装标准，可以直接适配市面上常见的mini型通讯主板、信号处理板，不需要额外做转接支架，壳体的内表面和格构筋条之间预留了0.8mm的安全间隙，避免安装时电路板元件和壳体内壁出现干涉，同时这个间隙也能在内部形成一层薄薄的空气隔热层，当壳体表面接触到常温物体时，不会因为内部元件的温度导致外壳表面局部过热。

　　在实际场景适配中，这种结构的壳体既可以用于桌面固定摆放的通讯节点设备，也能适配需要经常挪动的便携检测类通讯终端，格构结构本身的防滑属性比光滑表面的壳体更好，手持挪动时不容易打滑脱落，同时镂空结构不会遮挡内置天线的信号传输，全封闭的金属壳体经常会对无线通讯信号产生屏蔽作用，而这种连续镂空的非金属壳体，信号穿透率可以达到95%以上，不需要在壳体上额外预留天线开窗，就能保证蓝牙、WiFi、短距射频这类通讯信号的稳定传输。设计过程中也做过对应的结构强度校核，在1米高度自由跌落至水泥地面的工况下，壳体的格构区域不会出现断裂，仅可能在边角位置出现不影响结构功能的轻微压痕，完全满足消费级电子设备、小型通讯终端的外壳防护等级要求，不需要额外加装保护套就能满足日常使用的防护需求。
