红外避障传感模块结构设计

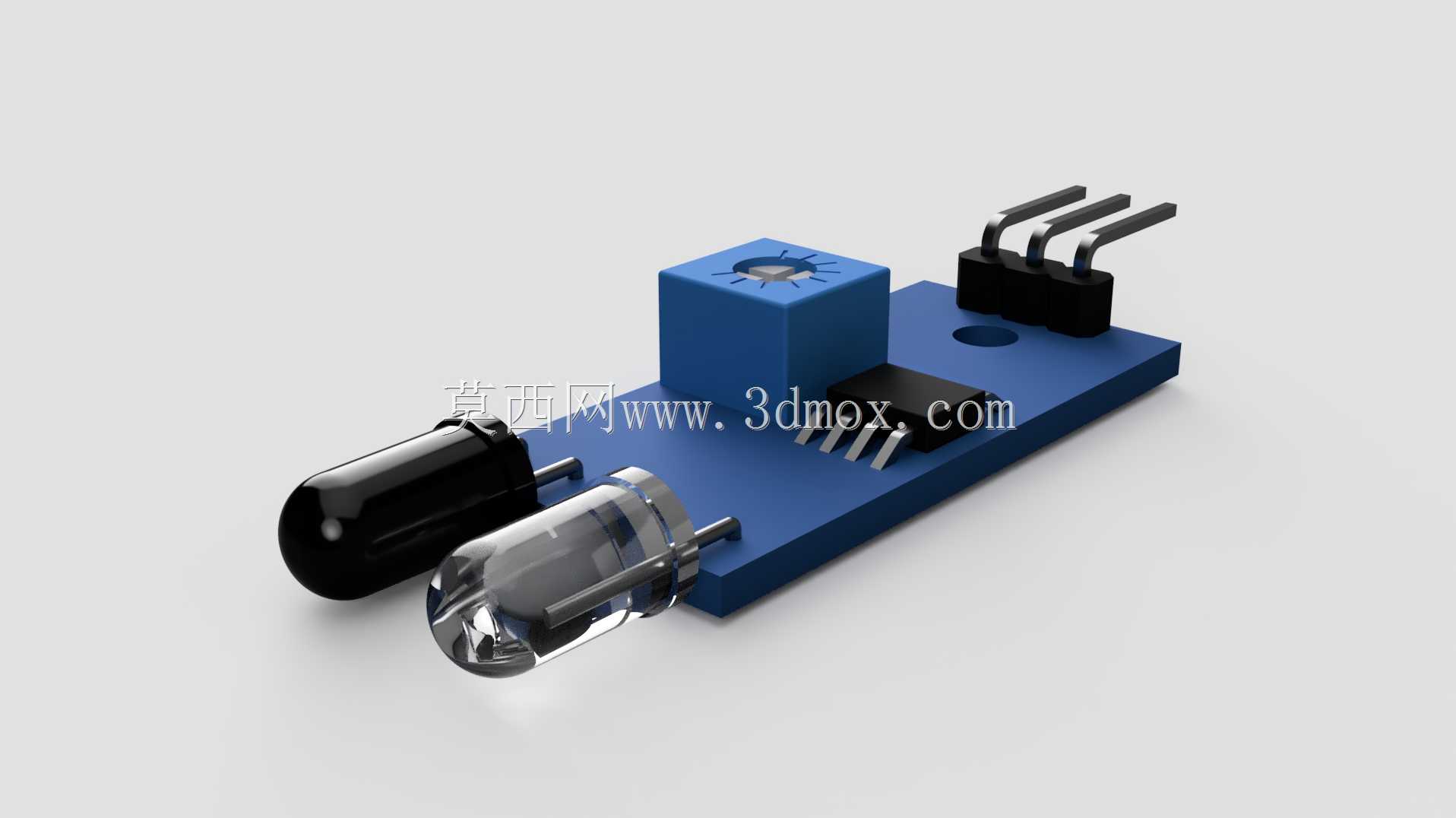

　　这款红外避障模块的结构设计，核心围绕嵌入式安装场景的适配需求展开，在做整体布局的时候，首先考虑的是小型移动设备的安装空间限制，比如小型巡检机器人、智能小车、自动导引运输车的前端探测位，这类安装位往往预留的空间非常有限，同时还要兼顾探测角度不被周边结构件遮挡，所以PCB基板采用了窄长型的布局，整体宽度控制在适合标准2.54mm排针安装的尺寸，长度方向刚好容纳发射管、接收管、电位器与接线排针，没有多余的结构冗余。

　　从功能实现的结构匹配来看，前端的红外发射管与接收管采用平行并排布局，两个器件的中心距经过反复调整，既避免了发射管的红外光线直接串入接收管造成误触发，又保证了前方探测区域的覆盖范围，发射管采用黑色不透光的封装护套，这个结构细节是为了屏蔽环境杂散光的侧向干扰，尤其是在车间强光环境、室内多光源反射场景下，黑色护套可以阻挡侧面的光线直接进入接收管，只保留正前方反射回来的红外信号通路，大幅降低复杂光照下的误判概率。接收管采用透明聚焦封装，自身的透镜结构可以将前方反射回来的红外信号汇聚到感光面，提升弱反射条件下的检测灵敏度。

　　板载的蓝色电位器布置在基板中部靠上的位置，这个位置的选择是考虑到安装后的调试便利性，当模块通过排针插接在主控板上之后，电位器的调节旋钮刚好朝上，不需要拆卸模块就可以用螺丝刀直接旋转调节，通过改变电位器的阻值来调整接收回路的增益，从而实现探测距离的调节，适配不同的避障距离需求，比如近距离防撞场景可以调低增益，把检测距离控制在10cm以内，避免远处物体的误触发；中距离障碍物预警场景可以调高增益，实现30cm到80cm范围的障碍物检测。电位器旁边的位置预留了固定安装孔，这个孔的孔径适配M2规格的螺丝，既可以通过排针直接插接固定，也可以用螺丝将模块锁死在设备的安装支架上，应对移动设备运行过程中的振动工况，避免插接松动导致的接触不良。

　　尾部的三引脚排针采用标准2.54mm间距设计，分别对应电源、地、信号输出，排针的高度做了适配，既可以直接插在面包板上做原型验证，也可以配合杜邦线连接到主控板的IO口，排针的根部做了加粗的焊盘设计，提升焊接强度，在频繁插拔杜邦线的调试过程中不容易出现焊盘脱落的问题。基板上的贴片元件全部采用回流焊工艺的布局设计，元件之间的间距满足自动化焊接的工艺要求，没有出现元件干涉、焊盘间距不足的问题，黑色的贴片处理芯片布置在电位器与排针之间，这个位置刚好被上方的电位器和下方的排针遮挡一部分，可以减少外界光线对芯片的直接照射，同时也不占用前端的探测光路空间。

　　在安装边界的设计上，模块的整体厚度控制得非常薄，除了发射管、接收管、电位器、排针这几个必须高出基板的元件之外，其余元件全部采用贴片封装，最大程度压缩垂直方向的安装空间，适合安装在设备外壳的狭缝位置，比如智能设备的前面板内侧，只需要在面板上开两个对应发射管和接收管的小孔，就可以将整个模块隐藏在外壳内部，不破坏设备的整体外观。模块的探测角度覆盖前方35度左右的锥形区域，这个角度范围是经过实际测试优化的，既不会因为角度过窄导致侧面障碍物漏检，也不会因为角度过宽探测到地面或者周边的固定结构件造成误触发，在移动机器人沿墙行走、避障绕行的场景下，这个探测角度可以稳定检测到前方的障碍物，同时不会误判侧面的墙体为前方障碍。

　　从实际应用的适配性来看，这款模块的结构可以兼容绝大多数嵌入式控制场景的安装需求，不需要额外设计定制的安装支架，直接利用板载的安装孔或者排针就可以完成固定，元件的布局避开了常见的结构干涉位置，在和其他传感模块并排安装的时候，不会出现光路互相遮挡、元件互相碰撞的问题。电路部分的走线全部在基板的内侧，表层没有裸露的长走线，减少了外界电磁干扰对信号的影响，在靠近电机、舵机等强电磁干扰源的安装位置，也能保证输出信号的稳定性，不会因为电磁干扰出现乱跳的误信号。
