HC-SR04超声波测距传感器模块结构设计

　　在做小型自动化设备、智能小车、物料位检测这类项目的时候，测距单元的选型往往是结构设计阶段最先要敲定的环节，HC-SR04作为非接触式测距的常用元器件，其三维结构的还原度直接影响后续PCB布局、外壳开孔、安装位预留的准确性。先从实际应用场景说起，这类超声波模块最常出现在教学类智能小车的避障单元、小型仓储货架的物料在位检测、简易门禁的人体接近触发、甚至是开源3D打印机的调平辅助检测环节，不同场景下对模块的安装空间、探头朝向、接线余量的要求都有差异，做三维建模的时候不能只画个外观方块，必须把每个结构细节的边界都卡准。

　　从功能特性来看，这个模块依靠两个超声换能器完成信号收发，一个负责发射40kHz的超声脉冲，一个负责接收反射回波，通过声速与传播时间差换算检测距离，有效检测范围通常覆盖2cm到4m区间，足以覆盖绝大多数民用、教学类、小型工业场景的近距离测距需求。模块上的四个引脚分别对应电源、地、触发信号输入、回波信号输出，建模的时候必须把引脚的伸出长度、引脚间距做准，不然画PCB的时候容易出现封装不匹配，焊完模块翘边或者引脚虚接的问题。

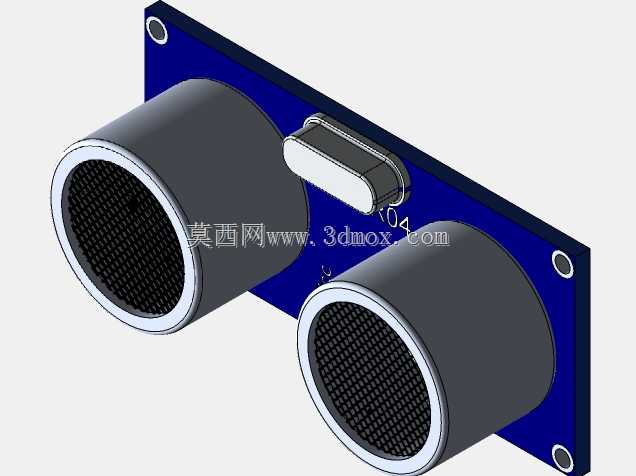

　　再说到设计思路，还原这个模块的三维结构时，首先要确定PCB基板的尺寸边界，这块蓝色的玻纤板是整个模块的安装基准，板上的两个安装孔是核心安装定位特征，孔位的中心距、孔径大小必须和实物一致，方便设计人员直接调用模型做安装固定，不用再反复核对孔位尺寸。两个圆柱形的超声换能器是模块上最高的结构件，建模的时候要还原换能器的网面结构、外壳台阶，同时要注意换能器突出PCB板面的高度，这个尺寸直接决定了外壳开孔的深度，要是预留空间不足，装外壳的时候会压到换能器网面，影响超声信号的收发效率。板载的贴片元件、排针座的高度也要做相应还原，避免后续结构装配时出现元件和外壳干涉的问题，很多新手建模的时候容易忽略板上小元件的高度，最后打样出来的外壳压到电容电阻，导致模块装不进去。

　　关于安装边界，这个模块的PCB板厚度是标准1.6mm玻纤板厚度，两个安装孔的孔径适配M2螺丝，安装时可以通过铜柱将模块架高，也可以直接用螺丝固定在设备的塑料支架上。需要注意的是，两个超声探头的正面不能有透明或者半透明的遮挡物，哪怕是薄的亚克力板也会对超声信号造成衰减，所以设计安装位的时候，探头正前方要预留无遮挡的信号通道，不能有结构件凸在探头前方的检测区域里。模块的接线端通常布置在板边，建模的时候要在排针外侧预留至少5mm的接线空间，方便插杜邦线或者焊线，避免接线后线材弯折顶到周边结构。另外，模块背面是贴片元件的焊接面，安装时不要把背面直接贴在金属面上，一方面金属会干扰电路信号，另一方面焊接点突出板面，直接贴装会导致模块安装不平，影响探头的朝向精度，长期使用还可能磨破焊点造成短路。

　　从结构细节来看，两个换能器和PCB板的连接是通过引脚焊接的，建模的时候可以还原引脚的焊接位置，但不用过度细化焊盘的细节，只要保证整体外形尺寸、安装定位尺寸准确即可，毕竟这个模型主要用于结构装配、干涉检查，不是做工艺仿真。板上的辅助元件比如晶振、电阻电容的位置只要和实物布局一致，高度还原准确，就能满足结构设计的需求，不需要把每个元件的丝印都做出来，避免模型过于冗余影响装配时的软件运行流畅度。在实际项目里调用这个模型的时候，可以直接把安装孔和设备支架的安装柱做同轴配合，提前模拟探头的检测角度，要是需要倾斜安装检测斜向的距离，也可以通过模型直接调整安装角度，核对检测范围内有没有结构遮挡，比拿实物反复试装要节省很多打样调试的时间。
