通讯设备换挡托架结构设计方案

　　在手持通讯终端的内部结构布局中，换挡托架承担着档位切换操作的力传导、部件定位以及内部空间适配的核心作用，这类构件往往需要在狭小的设备腔体内部，同时满足操作手感一致性、结构强度冗余、装配公差适配等多重工程要求，不能单纯以外观造型作为设计的核心导向。从实际应用场景来看，这类托架多布置在通讯终端侧方操作按键与内部档位触发模块之间，用户在进行档位切换操作时，施加在外部按键上的力会通过托架的铰接结构传递到内部触发端，整个传力路径不能出现明显的应力集中点，否则长期使用后容易出现结构形变，导致档位切换卡顿、触发失效等问题。

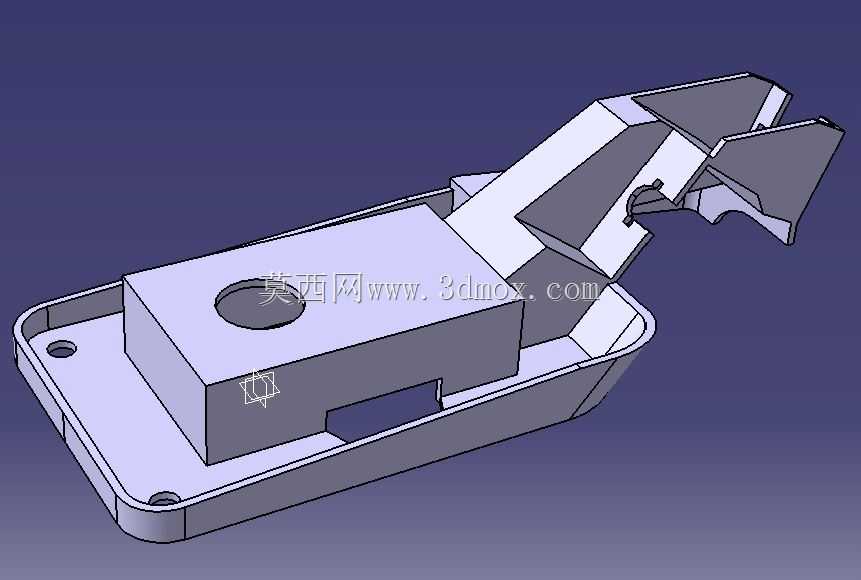

　　设计过程中首先要明确安装边界约束，托架底部的安装基板需要贴合设备内部的预留安装平面，基板上的两个定位安装孔需要和设备壳体上的定位柱精准匹配，孔位的公差带需要控制在合理范围内，既要保证装配时能够顺利对位，也要避免间隙过大导致装配后托架出现晃动。基板的边缘做了小角度的倒角处理，一方面是为了在装配时避免和壳体内部的加强筋产生干涉，另一方面也能减少装配过程中对相邻柔性排线的剐蹭，防止线路绝缘层破损引发设备故障。

　　从功能特性来看，托架的上部铰接结构是整个构件的核心功能区，铰接位置的卡扣结构需要保证托架在绕轴转动时的阻尼感均匀，既不能因为阻尼过小导致档位切换没有清晰的段落感，也不能因为阻尼过大导致操作力超标，影响用户的实际操作体验。上部的两个触发臂需要分别对应不同的档位触点，触发臂的末端高度差需要严格控制，保证不同档位切换时的触发行程一致，避免出现某一档位触发过度、另一档位触发不到位的情况。触发臂的根部做了加厚处理，能够承受反复操作带来的交变载荷，减少长期使用后的结构疲劳形变。

　　整个托架的外形轮廓完全适配设备内部的异形腔体空间，在基板和上部铰接结构之间的过渡区域，采用了渐变的壁厚设计，在保证结构强度的前提下尽可能减少构件的占用空间，给设备内部的电池、主板等其他核心部件留出足够的布置余量。构件表面没有多余的凸起结构，所有的转角位置都做了圆角过渡，避免应力集中的同时，也能适配注塑成型的工艺要求，减少生产过程中的缩痕、缺料等不良问题。

　　在结构校核阶段，需要重点验证铰接位置的反复转动寿命，模拟用户数十万次的档位切换操作，观察卡扣位置的磨损量以及触发臂的形变量，确保在设备的全生命周期内，托架的操作手感和触发精度都能保持在设计要求范围内。同时还要考虑不同环境温度下的材料形变特性，选择合适的工程塑料材质，保证在高低温环境下，托架的尺寸变化量不会超出装配公差允许的范围，不会出现因为材料热胀冷缩导致的操作卡滞问题。

　　实际装配过程中，托架的安装顺序需要和设备的整体装配流程匹配，先将托架通过定位孔固定在壳体的安装柱上，再安装上部的触发按键以及复位弹性件，整个装配过程不需要额外的紧固件，依靠卡扣结构和定位柱就能完成固定，能够有效提升产线的装配效率，减少生产过程中的零件管理成本。托架的结构设计还预留了一定的后期调整空间，如果后续需要调整档位触发行程，只需要修改触发臂末端的高度尺寸，不需要对整个托架的主体结构进行大改，能够缩短后续产品迭代的设计周期。
