背部弯针型6P RJ11通讯接口结构

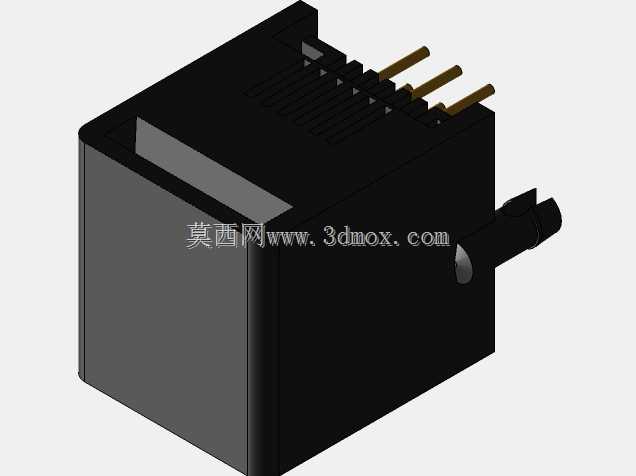

　　在通讯终端、小型工控板卡、嵌入式通讯模块的板端连接场景里，RJ11接口是低速语音、窄带数据传输场景下应用极广的接插件类型，这款背部弯针的6P规格RJ11结构，针对板上水平安装的空间约束做了针对性的结构优化，和常规直插式RJ11不同，它的焊针从塑壳背部引出后做90度弯折，焊接端引脚保持水平状态，适配PCB板表层贴装或者波峰焊的工艺要求，不需要在PCB上开让位槽就能完成装配，能有效降低板卡的整体厚度方向占用空间。从实际选型适配的角度看，这类弯针结构的RJ11大多用在壁挂式通讯终端、桌面式小型语音网关、嵌入式工控采集模块这类对设备内部竖向空间有严格限制的产品上，常规直插RJ11的引脚是垂直向下伸出，焊接后塑壳主体会高出PCB板较多，

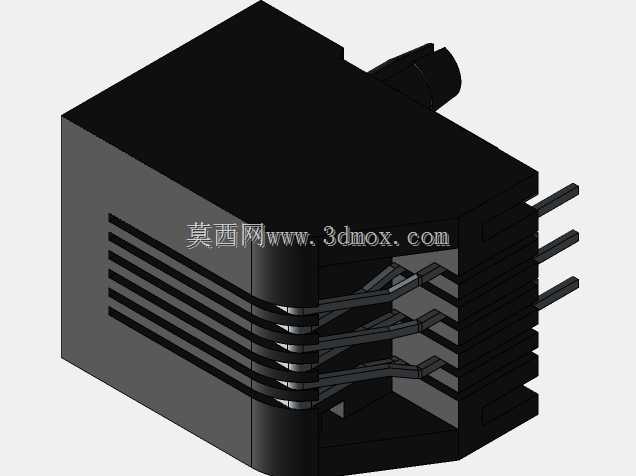

　　而背部弯针的结构把引脚弯折方向转到水平，塑壳主体可以贴靠PCB板边缘安装，接口的插拔方向和PCB板平面保持平行，设备外壳只需要在侧立面开出对应尺寸的方形让位孔就能露出接口，不需要在外壳顶面或者底面预留接口位置，能让设备的整体外观更规整，也能避免线缆竖向插接后被外力磕碰导致焊盘脱落的问题。这款结构的塑壳主体采用阶梯式卡位设计，外壳上的多道横向凸筋一方面是用来和设备外壳的安装孔位做过盈卡合，装配时不需要额外打螺丝就能把接口固定在外壳内侧，减少装配工序的零件数量，另一方面凸筋结构也能增强塑壳本身的结构强度，在水晶头反复插拔的受力过程中，塑壳不会因为长期受力出现开裂变形。内部的6根接触弹片采用分段式弯折结构，弹片的接触端做了圆弧凸起处理，

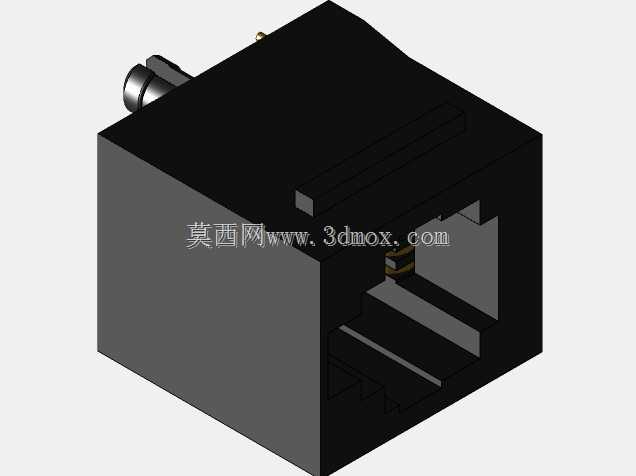

　　和水晶头的金属触点接触时能保证足够的接触压力，避免因为接触不良导致的通讯信号中断，弹片的尾部和弯针引脚做一体化导通设计，减少了中间转接的连接点，能降低接触电阻，提升信号传输的稳定性。从安装边界的尺寸来看，这款接口的塑壳主体宽度适配标准RJ11水晶头的插接尺寸，插拔口的内部尺寸严格匹配通用RJ11水晶头的外形公差，不会出现水晶头插接过松或者过紧的问题，背部弯针的引脚间距采用标准2.54mm排针间距，和通用PCB设计的焊盘封装完全匹配，设计人员在绘制PCB的时候不需要单独定制封装，直接调用标准6P弯针排针的封装就能完成布局，能有效缩短硬件设计的周期。塑壳侧面的定位柱结构，在装配时可以先卡入PCB上对应的定位孔里，

　　在波峰焊焊接过程中不会因为高温或者传送带震动出现偏移，保证焊针和焊盘的对位精度，减少虚焊、偏焊的不良率。和顶部、底部出针的弯针RJ11不同，这款结构的弯针从背部水平引出后，引脚的焊接面和PCB板的焊接面完全贴合，焊锡爬升的高度更容易控制，不会出现引脚连锡的问题，对于批量生产的波峰焊工艺来说，这种结构的焊接良率要比其他出针方向的同规格接口更高。在实际应用中，这类6P规格的RJ11除了常规的电话线连接，也可以用在小功率的低速信号传输场景，比如小型传感器的信号连接线、设备调试串口的外接接口，因为它的弹片接触压力足够，插拔寿命能满足工业场景下反复调试插接的使用要求，塑壳采用的耐高温材质也能过回流焊或者波峰焊的高温工艺要求，不会在焊接过程中出现塑壳融化变形的问题。结构设计时特意把弹片的固定端做了加宽处理，在水晶头插拔的过程中，弹片的受力会分散到整个塑壳的内部卡位上，不会因为长期插拔导致弹片塌陷、接触压力不足的问题，接口内部的防尘挡片结构（如果配套的话）可以在不插水晶头的时候挡住插接仓，避免灰尘进入内部堆积在接触弹片上，影响长期使用的接触可靠性。对于结构设计人员来说，选用这类接口的时候只需要预留出塑壳的安装空间、插拔时水晶头的操作空间，以及引脚弯折后的走线空间即可，不需要额外设计复杂的固定结构，塑壳本身的卡筋就能完成和外壳的固定，能大幅简化设备内部的结构设计复杂度，减少不必要的固定零件，降低整机的物料成本和装配成本。
