工业级防爆感烟火灾探测装置结构

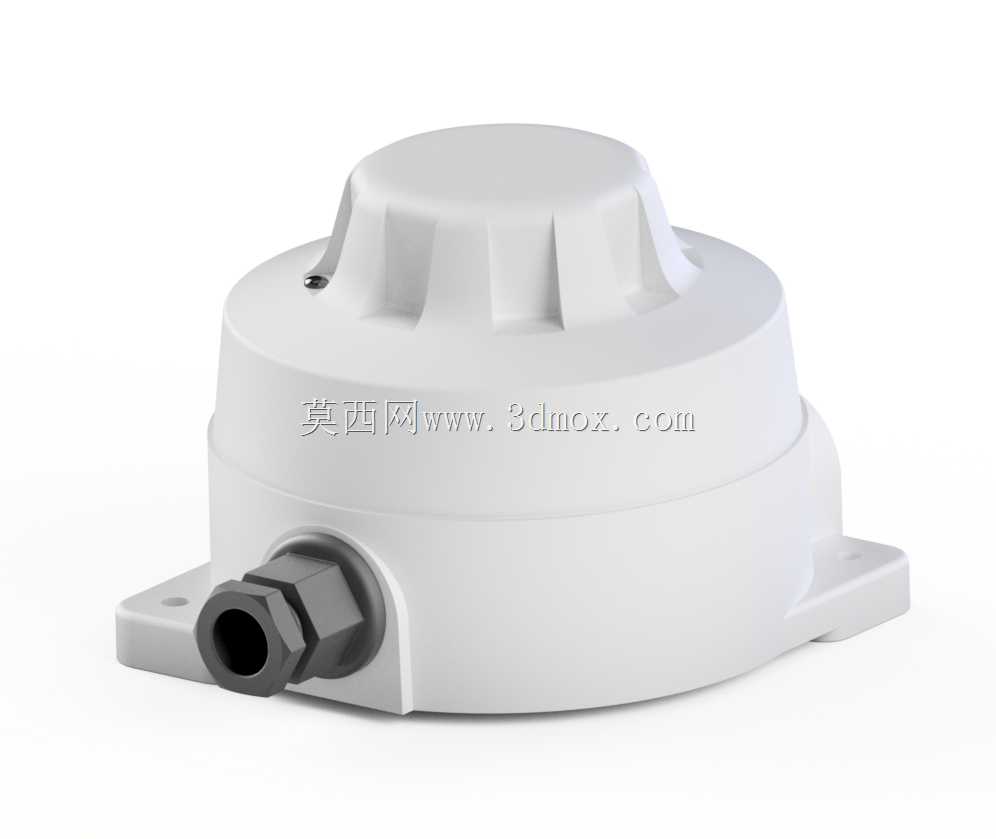

　　这款探测装置的结构设计，首先要适配工业场景下的复杂安装工况，区别于民用家用的吸顶式烟感，这款产品预留了侧出的线缆防水接头，两侧带安装固定耳，既可以贴顶安装，也能侧装在厂房管廊、仓储库区的立面支架上，安装耳上的固定孔位做了沉台设计，安装后螺丝头不会突出壳体外，避免积灰或者外力磕碰造成螺丝锈蚀、松动。从实际使用场景来看，这类探测装置多用于工业厂房、危险品仓储、船舶舱室这类对防护等级有要求的区域，日常运行时需要持续监测区域内的烟雾浓度，当烟雾粒子进入探测腔达到阈值时，触发报警信号传输到消防中控系统，相比普通民用烟感，这款的壳体壁厚做了加厚处理，壳体接缝处预留了密封胶圈的安装槽，能满足户外或者高湿、多粉尘场景下的防护需求，避免粉尘、水汽侵入内部探测元件造成误报或者元件失效。

　　在结构设计思路上，整个壳体采用上下分模的结构，上盖的边缘做了一圈凸起的防滑棱，既可以在装配拧合的时候增加摩擦力，也能在壳体表面形成加强筋结构，提升上盖的抗冲击性能，避免安装或者运维过程中磕碰造成壳体开裂。侧出的线缆接头采用标准的工业防水格兰头结构，和壳体主体做了一体式的衔接凸台，格兰头的锁紧螺母预留了扳手卡位，现场接线的时候可以用扳手拧紧，保证线缆入口处的密封性能，不会因为拉扯线缆造成接线松动或者密封失效。从安装边界尺寸来看，主体壳体的直径控制在110mm左右，整体高度不含接头的部分在65mm上下，两侧安装耳的中心距在130mm左右，固定孔适配M6的膨胀螺丝或者自攻螺丝，现场安装的时候不需要额外定制转接支架，直接在混凝土顶面、墙面或者金属支架上打孔就能固定，适配绝大多数工业消防安装的预留空间要求。

　　功能结构上，内部的探测腔预留了光学迷宫的安装位，上盖和底座的配合处做了错位挡光结构，避免外界环境光线直接射入探测腔造成光学元件误判，同时挡光结构之间预留了足够的烟雾流通间隙，不会因为结构遮挡导致烟雾进入探测腔的速度变慢，影响报警响应速度。底座的内部预留了电路板的安装柱，柱高做了统一的限位，电路板安装后和底座内壁保持3mm左右的间隙，避免低温环境下壳体内壁凝露直接接触电路板造成短路。整个壳体的外表面做了圆弧过渡处理，没有尖锐的棱角，既可以在生产注塑的时候减少应力集中，提升塑件的成型良率，也能在日常运维的时候避免棱角划伤运维人员，同时圆弧表面不容易积灰，日常清洁维护的时候只需要擦拭表面就能去除浮尘，减少运维工作量。

　　考虑到工业场景下可能存在的振动工况，比如临近生产设备、重型车辆通行的区域，壳体上下盖的配合除了螺纹拧合之外，还预留了紧定螺丝的孔位，安装调试完成后可以拧紧紧定螺丝，避免长期振动造成上盖松动脱落，格兰头内部的密封圈采用锥面结构，适配不同线径的信号线缆，不管是普通的RVV信号线还是带屏蔽层的铠装线缆，都能通过拧紧格兰头实现可靠的抱紧和密封，不需要额外更换密封配件。安装耳的位置做了加强筋和主体壳体衔接，避免安装的时候螺丝拧得过紧造成安装耳断裂，加强筋的厚度和壳体壁厚保持一致，注塑成型的时候不会因为壁厚差异造成缩痕，保证壳体外观的一致性。
