双路输出UBEC降压模块结构设计

项目分类:通讯工具类 发布时间:2022-06-28 ID:663986
  • 双路输出UBEC降压模块结构设计

  在航模、小型智能机器人、便携嵌入式设备的开发过程中,供电链路的稳定性直接决定整套系统的运行可靠性,不少开发者在搭建整机结构时,常遇到现成UBEC模块缺少精准三维参考的问题,导致固定支架设计反复调整、接线位置干涉、装配间隙预留不合理等问题,拖慢整机开发进度。这款双路输出UBEC的三维结构设计,完全围绕实际装配场景的需求搭建,所有外形尺寸、接口位置、安装点位都参照实物测绘校准,能够直接用于周边固定结构的设计参考,无需反复核对实物测量数据。

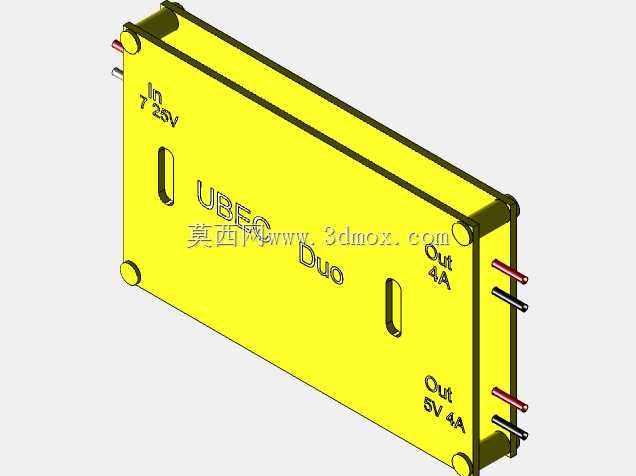

  从实际用途来看,这类UBEC模块主要承担高压输入转低压稳定输出的功能,常见于航模飞控、舵机、小型传感器集群、车载外置电子模块的供电场景,能够将2-6S锂电池的较高输入电压转换为稳定的5V低压输出,双路独立输出的设计可以同时为两类不同的低压用电模块供电,减少整机供电链路的模块数量,节省设备内部的安装空间。设计过程中首先还原了模块的主体壳体结构,壳体采用长方体薄壳形态,边角做了小圆弧过渡处理,避免装配时剐蹭周边线材或者其他电子元件,壳体表面预留的两处长条形凹槽为散热辅助结构,能够在模块持续大电流输出时增加壳体与空气的接触面积,提升被动散热的效率,避免长时间工作时模块过热触发保护。

  接口位置的布局完全参照实物的接线逻辑还原,输入侧的接线引脚位于模块短边一端,明确标注输入电压范围,引脚采用不同颜色区分正负极,避免接线时出现反接烧损的问题;两路输出引脚分别布置在模块另一侧的长边两端,每路输出都标注对应的输出电压与电流参数,两路输出的引脚间距预留了足够的接线操作空间,即使使用常规的杜邦线或者硅胶线接线,也不会出现插头互相干涉的情况。安装点位的设计上,模块壳体四角预留了凸台结构,凸台上的安装孔位尺寸适配常用的M2/M2.5固定螺丝,孔位的中心距、凸台高度都做了精准还原,设计固定支架时可以直接匹配孔位坐标,不需要额外调整孔位偏移量,同时凸台的高度预留了0.8mm的壳体底部间隙,能够避免模块底部直接贴合安装面,减少底部电路与金属安装面接触短路的风险,也能给底部的散热留出一定的空气流通空间。

  在结构细节的处理上,壳体表面的字符标识位置、凹凸结构都做了1:1还原,能够在整机装配干涉检查时直观判断标识位置是否会被支架或者其他结构遮挡,方便后续生产组装时的接线核对。模块的整体厚度控制在常规降压模块的主流尺寸范围内,设计安装仓时可以直接参照模型的外轮廓尺寸预留仓体空间,周边预留0.5mm的装配间隙即可满足顺利装取的需求,不需要额外放大余量造成空间浪费。对于需要在紧凑设备内部布置供电模块的场景,这个三维模型能够直接导入装配体中进行干涉检查,提前排查接线弯折半径不足、固定螺丝与模块内部元件干涉、输出线材与周边传动结构剐蹭等常见装配问题,减少实物打样后的修改次数。

  从结构设计的合理性角度来看,这款双路UBEC的布局充分考虑了实际使用中的接线便利性,输入与输出接口分置不同侧边,能够避免输入高压线材与输出低压线材交叉缠绕,减少线材之间的电磁干扰,也方便整机布线时的线材走向规划。模型还原的所有结构边界都与实物一致,不管是设计3D打印的固定卡座,还是设计钣金材质的安装支架,都可以直接提取模型的轮廓面作为设计基准,不需要反复测量实物尺寸,大幅提升结构设计的效率。在小型无人机、穿越机的装机设计中,这类UBEC通常需要布置在机架的狭窄空隙内,精准的三维模型能够帮助设计者快速找到合适的安装位置,确认模块与飞控、电调、图传等其他部件的间隙是否满足安全要求,避免装机后出现部件挤压导致的模块损坏或者接触不良问题。
