斯巴鲁EZ30-R水平对置六缸动力装置

　　这款水平对置六缸动力装置的三维结构，核心服务于乘用车动力舱前置/后置布局的底盘匹配工作，区别于常规直列、V型缸体布局，水平对置结构的重心更低，能有效降低整车行驶过程中的侧倾力矩，在性能车、改装车的底盘开发阶段，这类动力单元的占位模型是总布置环节不可或缺的参考依据。从实际应用场景来看，该结构模型主要用于整车总布置阶段的空间校核，不涉及内部运动构件的细节还原，核心作用是明确动力总成在动力舱内的占用边界，为周边悬置支架、冷却管路、进排气系统、转向机构的布局提供准确的空间参考，避免后续详细设计阶段出现结构干涉问题。

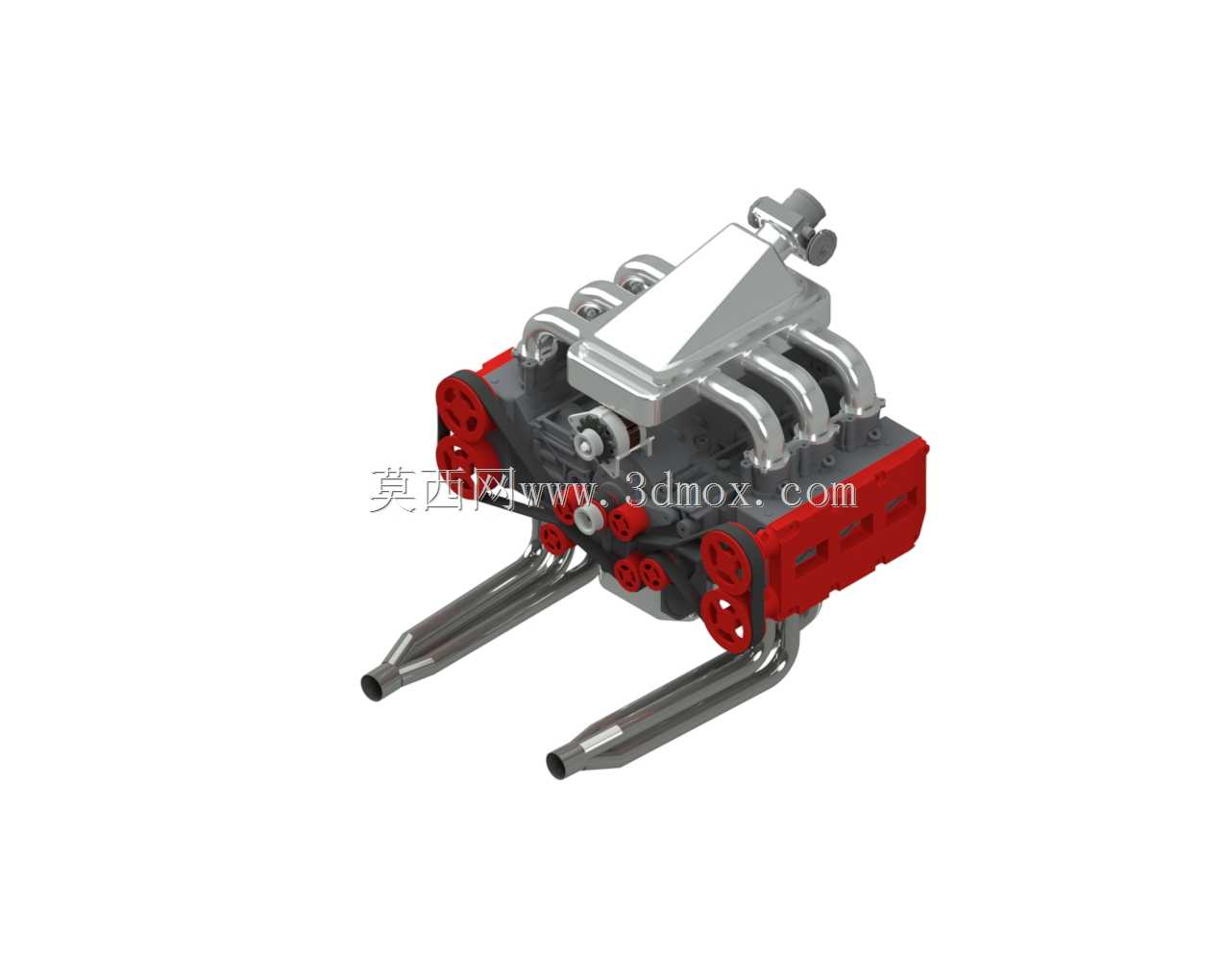

　　从功能特性来看，该模型还原了水平对置六缸机型的核心外部特征：两侧对称分布的缸盖结构、顶部的进气歧管总成、双侧引出的排气歧管与前段排气尾段、前端的附件安装位轮廓，所有外部接口的位置都按照实机的相对比例进行还原，能准确反映实机安装时的对接位置关系。水平对置结构的缸体横向宽度大于常规直列六缸机型，高度则远低于同排量V型六缸机型，这种尺寸特性决定了其在动力舱内的布局需要更侧重横向空间的预留，同时可以给车头留出更低的溃缩区高度，优化整车碰撞安全的结构设计空间。

　　设计思路上，该模型以同系列小排量水平对置四缸机型的结构为基础，通过缸体段的横向延伸，增加两个气缸的安装位，同步调整两侧缸盖的长度、进排气歧管的管路排布，匹配六缸机型的外部轮廓。建模过程中优先保证整体外轮廓的尺寸精度，对外部安装凸台、管路接口的相对位置做了等比例还原，省略了内部活塞、连杆、曲轴、配气机构等运动构件，因为在总布置校核阶段，内部构件的运动轨迹不会超出缸体的外轮廓边界，只需要明确外部整体边界即可满足布局需求，这种轻量化的建模方式既能保证校核精度，也能减少总布置装配时的模型数据量，提升大装配体的操作流畅度。

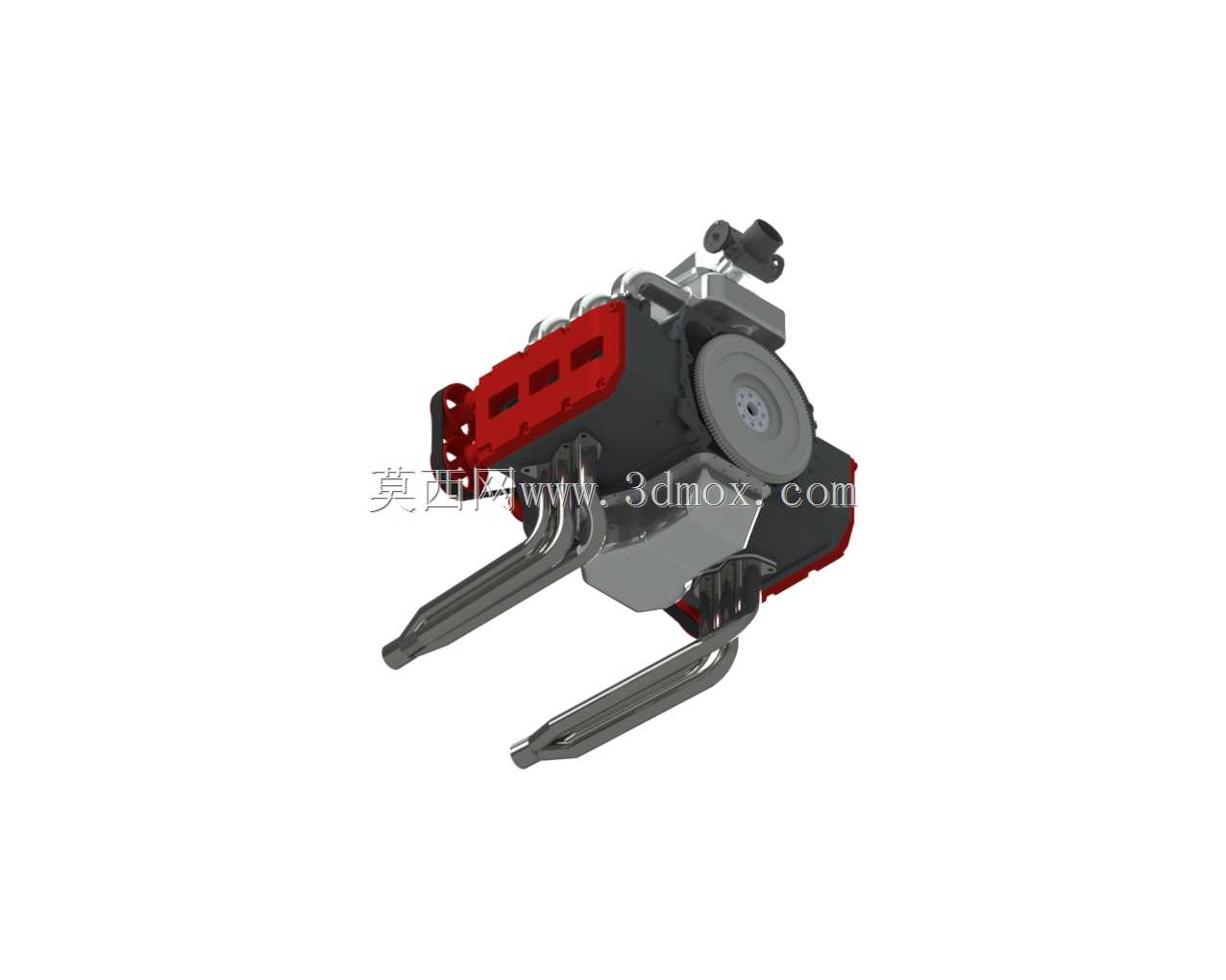

　　从安装边界来看，该动力单元的横向宽度是布局时的核心约束尺寸，双侧排气歧管向下延伸的尾段需要预留足够的离地间隙，同时要避开前副车架、下摆臂的运动行程范围；顶部进气歧管的最高点距离缸体底面的高度，决定了动力舱盖的内板冲压高度，也会影响进气风箱、空滤总成的安装位置；前端的附件轮系轮廓，需要和冷却风扇、散热水箱的安装位预留至少15mm的安全间隙，避免整车振动过程中出现磕碰；两侧缸盖的侧面安装位，是发动机悬置支架的对接位置，模型上还原了该位置的凸台轮廓，能直接用于悬置支架的初始位置设计，后续再根据实车的NVH调校需求调整悬置的刚度和安装角度。

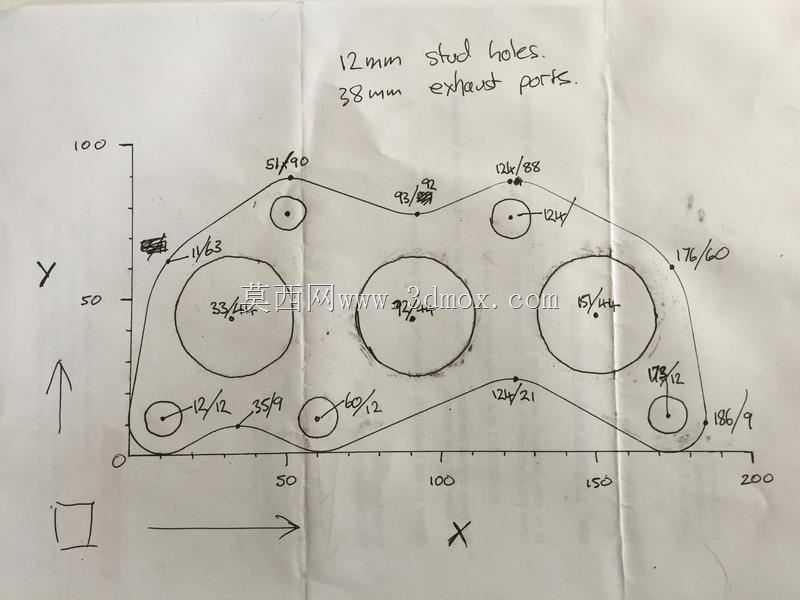

　　在改装车设计场景中，这类模型还能帮助改装厂商快速评估动力换装的可行性，比如原本搭载小排量四缸机型的车型，换装该六缸水平对置机型时，不需要拆解实车测量，就能通过三维装配快速判断动力舱横向空间是否足够、原有的变速箱连接位是否需要定制转接法兰、排气系统的走管路径是否需要调整，大幅减少改装前期的实车测量工作量，降低试错成本。模型还原的排气歧管初始布局，也能给后续改装排气的管路设计提供参考，基于现有歧管的出口位置调整管路走向，匹配不同车型的底盘布局，避免排气和底盘结构、传动系统出现干涉。
