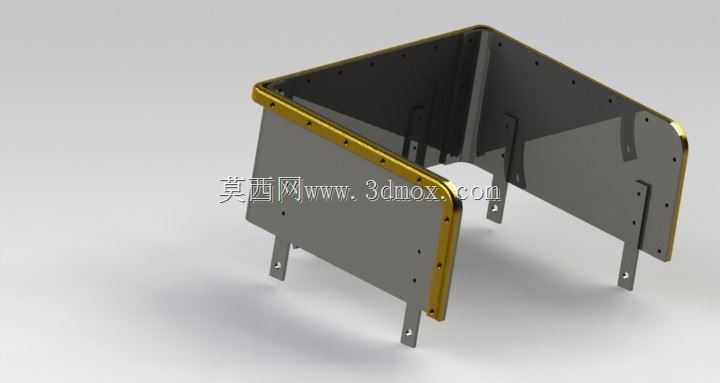

Burrell4英寸牵引发动机煤仓结构件

　　该仓体结构属于Burrell 4英寸牵引蒸汽机的燃料存储承载部件，主要应用在小型复古牵引机模型、蒸汽机教学演示样机以及同比例复古动力设备的复刻制作场景中，承担固体燃料的暂存、导流与周边部件安装定位的作用。从实际功能来看，该部件作为燃料仓的主体围护结构，三面围合的敞口式设计既可以满足块状燃料的快速装填需求，也能在设备运行过程中阻挡燃料洒落，同时预留的支脚结构直接对接发动机主体的安装位，不需要额外设计转接支架即可完成固定。

　　设计层面上，整体采用钣金折弯加包边的工艺思路，主体仓壁采用等厚薄板结构，在保证仓体内部有效容积的前提下尽可能降低结构自重，边缘的金色包边结构一方面做了圆弧过渡处理，避免钣金锐边带来的装配划伤风险，另一方面也提升了仓体边缘的结构刚度，减少薄板受碰撞产生的变形量。仓壁上均匀分布的安装孔位，分别对应燃料导流挡板、仓盖铰接件以及周边管线固定卡扣的安装需求，孔位公差按照通用钣金件IT12级精度预留，既可以满足3D打印制作的公差要求，也适配钣金冲压加工的精度范围。

　　从安装边界来看，该部件底部伸出的四个支脚为主要承力结构，每个支脚上都预留了圆形安装通孔，安装时直接通过螺栓固定在发动机缸体上方的安装平面上，支脚的折弯角度经过反复校核，保证仓体安装后与水平面保持预设倾斜角度，让燃料可以依靠自重向燃烧室方向缓慢滑移，不需要额外设置燃料推送结构。仓体内部设置的几处竖向加强筋，既可以作为燃料块下滑的导向轨道，避免燃料在仓内卡滞，也能提升仓壁的抗形变能力，即使仓内装满燃料，仓壁也不会出现外鼓变形的问题。

　　在实际应用中，该结构不仅可以用于同比例蒸汽机模型的组装，也可以作为小型固体燃料动力设备的仓体设计参考，其围合式的结构形式、支脚安装的固定方式以及边缘包边的加强思路，都可以直接迁移到小型储料仓、设备防护罩等类似结构的设计中。建模过程中对钣金折弯系数的设置、安装孔位的同轴度校核、支脚受力的有限元验证，都符合常规机械结构设计的规范，没有出现工艺不可实现的异形结构，不管是采用3D打印制作手板，还是采用薄钢板折弯焊接制作实物，都可以直接基于该模型输出加工图纸，不需要做过多的结构调整。仓体的敞口尺寸经过测算，刚好匹配常规尺寸的模拟燃料块装填，不会出现开口过大导致燃料轻易洒落、或者开口过小装填不便的问题，三面侧壁的高度也经过合理设置，既保证了足够的燃料存储量，也不会因为仓体过高遮挡发动机其他部件的操作空间。
