适配双SU化油器的MG进气歧管结构设计

　　在老式MG车型的燃油供给系统升级与维修作业中，双SU化油器的配套进气歧管是决定空燃比匹配精度、进气效率的核心结构件，不少复刻与维修场景中，原厂歧管的备件缺口较大，逆向建模得到的该款歧管结构，可直接适配双SU型化油器的安装布局，为老车修复、动力微调提供可靠的结构参考。从实际装车场景来看，这类歧管主要承担稳压、分配进气气流的作用，连接气缸盖进气道与两个并列布置的SU化油器，需要同时兼顾进气阻力控制、安装密封可靠性、周边部件避让三大核心要求。

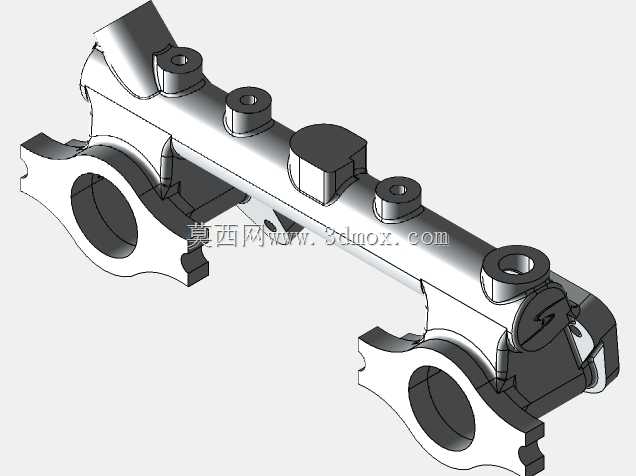

　　从结构设计逻辑来看，该歧管采用一体化铸造型腔思路，主体流道为等径渐变的长条形结构，两端设置与气缸盖进气口匹配的法兰连接位，法兰面预留密封件安装槽，可适配常规的耐油石棉密封垫或者金属复合密封垫，避免进气泄漏导致的空燃比失准。流道上方均匀布置四个安装凸台，每个凸台中心加工有螺纹孔，用于固定化油器的安装支架以及相关的真空管路接头，凸台高度经过严格测算，既保证螺纹啮合长度满足安装力矩要求，又不会过度突出干扰化油器的浮子室与油门连杆运动路径。歧管中部设置的凸起结构，是为了避让发动机缸盖上方的气门室盖固定螺栓，在建模过程中通过实车扫描点云拟合得到该避让位的曲面，装车后可保证歧管与缸盖之间留有均匀的间隙，避免发动机运行过程中因振动产生磕碰异响。

　　在安装边界的把控上，该歧管两端法兰的中心距严格匹配MG车型对应排量发动机的进气道间距，法兰面的螺栓孔位置度公差控制在0.1mm以内，可保证安装时螺栓顺利穿入，不会产生强制装配导致的歧管变形。两个化油器安装位的中心距与双SU化油器的安装孔位完全对应，安装面的平面度要求控制在0.05mm以内，防止化油器安装后出现密封面倾斜导致的漏气问题。歧管的整体壁厚设计为3.5mm，既满足进气负压下的结构强度要求，不会出现工况下的壳体变形，又能控制整体重量，避免给发动机进气侧增加过多的附加载荷。流道内壁的曲面经过光顺处理，没有明显的台阶与锐角，可减少进气气流的沿程阻力，让两个气缸的进气量尽可能保持一致，避免出现单缸混合气过浓或者过稀的问题，保证发动机怠速稳定性与全工况下的动力输出平顺性。

　　从实际使用的功能特性来看，该歧管的结构设计充分考虑了老式化油器车型的使用环境，预留的真空取气口可连接曲轴箱通风管路与点火提前真空调节器，不需要额外在歧管上打孔改装，降低了维修改装的作业难度。歧管外侧的加强筋结构沿着流道走向布置，可提升壳体的刚性，减少发动机运行过程中歧管自身的振动辐射噪声，同时也能降低冷热交变工况下的壳体开裂风险。在建模过程中，通过扫描实车点云逆向重构的方式，完整还原了原厂歧管的所有安装细节与流道特征，没有随意改动关键安装尺寸与流道截面参数，可保证装车后与原厂部件的互换性，不需要对周边的油门拉线、燃油管路、空滤连接位进行额外修改，大幅降低老车修复的配件适配成本。对于从事老式车型维修、零部件复刻的结构设计人员来说，该模型的尺寸基准选择合理，所有特征参数都可直接用于铸造模具的设计与机加工工艺编制，不需要再进行反复的实车测绘调整。
