费斯托微型压缩空气储气罐体结构

　　在小型气动回路的搭建过程中，很多设计人员容易忽略气源端的缓冲储容配置，尤其是在紧凑安装空间的桌面型自动化设备、便携气动工装、小型检测治具的气路设计里，直接将电磁阀进气端接气源处理三联件的方案很常见，但实际运行中往往会出现瞬时耗气时气压掉压过快、电磁阀频繁启停带来的气源压力波动、多工位并行动作时供气不足导致的气缸出力不足等问题，这类微型储气罐体就是为了解决这类小空间气路稳压需求而设计的。

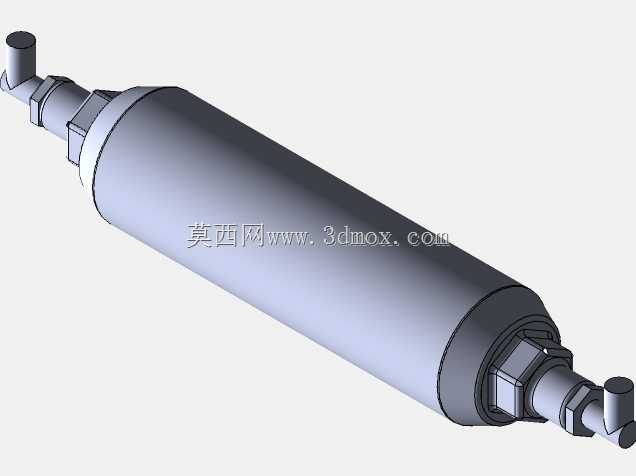

　　从结构设计来看，这款罐体采用细长圆柱型主体结构，两端采用旋压密封加端盖锁紧的结构形式，相比焊接式的微型罐体，这种结构的密封可靠性更高，同时加工工艺更适合小容积罐体的批量生产，两端的外螺纹接头采用标准气动管螺纹规格，可以直接适配常规的快插气动接头，不需要额外做转接配件，两端的接头分别作为进气和出气接口，也可以根据实际气路需求，在一端接气源输入，另一端接压力检测开关或者安全阀，满足不同回路的配置需求。

　　实际应用场景中，这类微型储气罐常布置在小型气动机械手的阀岛进气端，用来抵消多个微型气缸同时动作时的瞬时耗气带来的压力波动，尤其是在采用小流量微型气源泵的便携气动设备里，罐体本身的储容可以弥补气泵瞬时供气量不足的问题，减少气泵的频繁启动次数，延长气源泵的使用寿命。在一些需要短时保压的气动回路里，比如小型气动夹紧工装，当气源意外断开时，罐体内储存的压缩空气可以维持夹紧机构的压力一段时间，避免工件松脱带来的安全风险。部分采用真空回路的小型吸附治具中，这类罐体也可以作为真空缓冲罐使用，降低真空发生器工作时的真空度波动，提升吸附稳定性。

　　设计这款罐体的三维结构时，首先要确定罐体的容积匹配对应的耗气工况，通常按照瞬时最大耗气量的1.5到2倍来计算所需储容，再根据安装空间的长宽限制确定罐体的直径和长度比例，细长型的结构更适合在设备框架的铝型材间隙内布置，不会占用过多的安装平面空间。两端的接头伸出长度需要考虑安装时的操作空间，尤其是接气管后的弯曲半径，避免接头处气管过度弯折导致气路堵塞。罐体的壁厚设计需要满足常规气动回路的工作压力要求，通常0.8MPa工作压力下，采用铝合金材质的罐体壁厚控制在1.5mm即可满足强度要求，同时兼顾轻量化需求，相比钢制罐体重量降低60%以上，适合在移动类气动设备上使用。

　　安装边界方面，这款罐体可以通过配套的管夹直接固定在标准工业铝型材的槽内，不需要额外加工安装板，罐体本身的圆柱面可以根据安装需求调整固定角度，两端接头的方向可以灵活调整，适配不同方向的气管走向。需要注意的是，安装时要预留出一端的操作空间，方便后期维护时拆卸端盖清理内部积水，尤其是在潮湿环境下使用的气动回路，罐体内会积累冷凝水，需要定期排放，设计时可以在低位的接头处加装微型排水阀，不需要拆卸罐体就可以完成排水操作。

　　从气路功能特性来说，这类微型储气罐除了稳压储容的作用外，还可以起到一定的气容滤波效果，过滤掉气源端传来的压力脉动，让下游的气动元件工作压力更稳定，降低压力波动带来的气缸动作速度不稳定、气动传感器误触发等问题。在一些对气压稳定性要求较高的精密气动检测工位，在检测回路前端加装这类微型罐体，可以有效提升检测数据的重复性，避免气源压力波动带来的检测误差。

　　建模过程中，这类罐体的结构需要重点关注两端密封位置的尺寸公差，端盖和罐体配合的密封面粗糙度要满足密封要求，螺纹接头和端盖的连接位置要做同轴度约束，避免安装后接头歪斜导致气管安装应力过大。罐体主体的圆柱面要保证圆度，避免安装管夹时出现固定不牢的问题，两端的倒角结构要做圆滑处理，避免加工和安装过程中划伤操作人员或者气管。
