适用于50mm管径的四通Kee钢管连接夹具

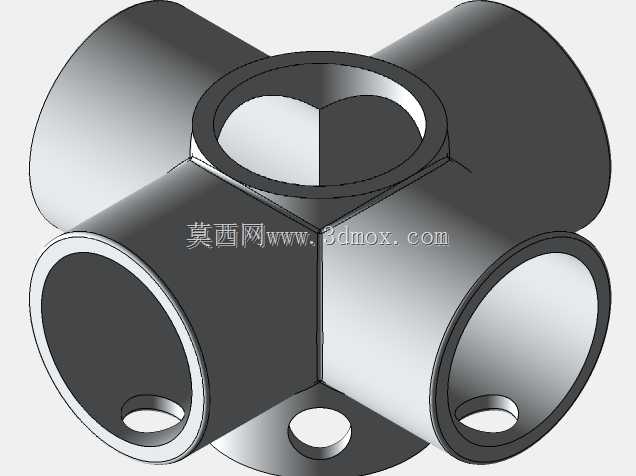

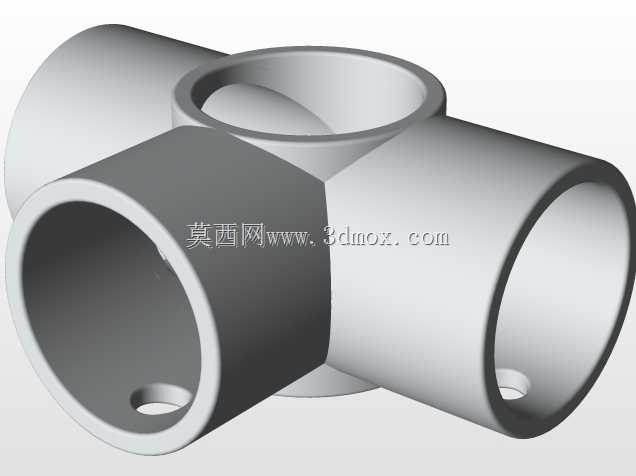

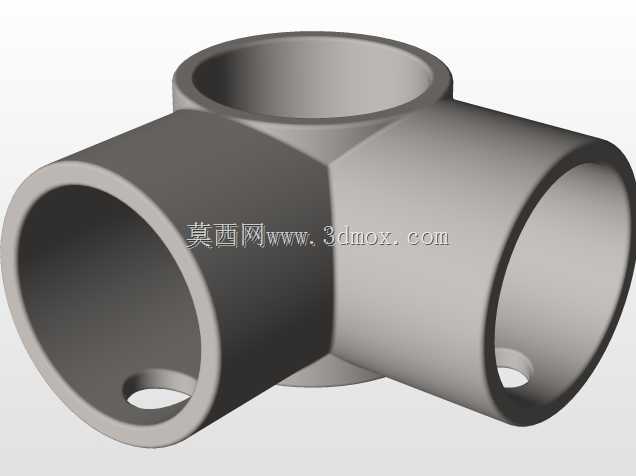

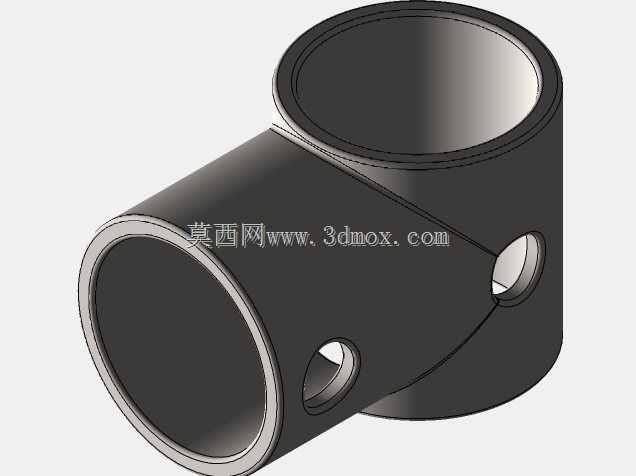

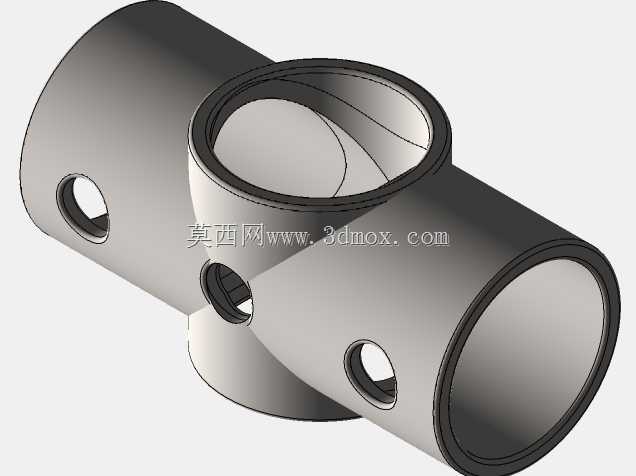

　　在现场装配式护栏、工业操作平台扶手、临时管线支架、模块化展架结构的搭建场景中，这类适配50mm外径钢管的Kee夹具有着极高的应用频次，它不需要对钢管做套丝、焊接等预处理，仅依靠螺栓锁紧的机械咬合就能完成多根管材的空间交汇连接，大幅降低现场施工的技能门槛与作业耗时，尤其适合户外作业、临时结构搭建、后期需要调整拆解的项目场景。从结构功能来看，这款夹具为四通式连接结构，可同时承接四个方向呈正交分布的50mm外径圆管，四个连接套筒沿水平、垂直方向对称分布，中心交汇区域做了加厚的实体补强，避免多方向受力时出现应力集中导致的开裂变形。每个套筒端部都设计了带安装孔的锁紧耳片，当钢管插入套筒内腔达到设计深度后，穿过耳片孔的锁紧螺栓拧紧时，

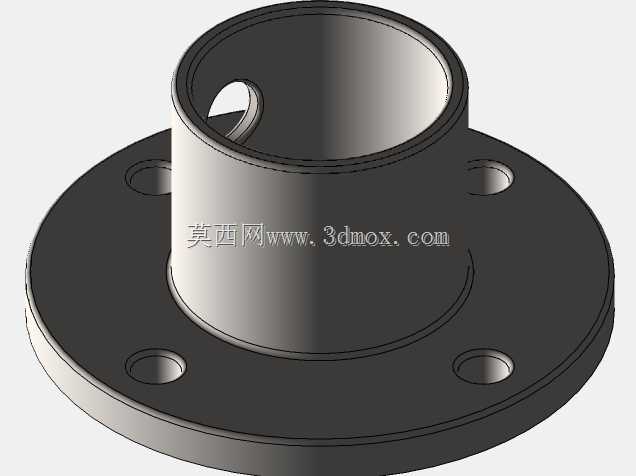

　　会让套筒产生可控的径向收缩，均匀抱紧钢管外壁，咬合力度足够承受扶手侧向推力、支架竖向载荷这类常规工况的受力，不会出现管材滑脱、连接错位的问题。夹具底部带有带安装孔的固定法兰边，除了连接四根交汇钢管之外，还可以通过这个法兰边将整个连接节点固定在地面、墙面、设备基座等硬质基础面上，让整个架体结构形成稳定的受力支撑点，不需要额外焊接固定支座，减少现场加工工序。从设计思路上，这款夹具的内腔尺寸严格匹配公称50mm的标准焊接钢管、镀锌钢管的外径公差范围，套筒内壁做了细微的防滑纹路处理，锁紧后不会因为长期受振动出现螺栓松动、连接位移的问题；所有转角位置都做了圆角过渡，既避免安装过程中尖锐边角划伤施工人员，也能减少应力集中点，提升铸件的结构强度。

　　整个零件采用铸造成型后做机加工保证关键尺寸精度，套筒的同轴度、相邻套筒的垂直度公差都控制在安装允许范围内，不会出现管材插入后别劲、无法对齐的装配问题。安装边界方面，这款夹具的每个套筒的有效插接深度为管径的1.2倍，足够保证管材插入后的咬合长度，施工时需要注意管材插入端要去除飞边毛刺，避免刮伤套筒内壁影响锁紧效果；底部法兰的安装孔间距适配常规的膨胀螺栓安装尺寸，在混凝土基础上安装时，只需要对应孔位钻孔打入膨胀螺栓即可完成固定，不需要额外制作转接件。在实际选型应用中，这类Kee夹具不需要做表面防腐处理就可以直接用于户外场景，镀锌层或者喷塑层的表面处理可以耐受常规的雨水、潮湿环境腐蚀，适合厂区安全护栏、景区步道扶手、仓储货架支撑、

　　临时演出架体这类项目的快速搭建，相比传统的焊接连接方式，用这类夹具组装的结构可以随时拆解调整，管材也可以重复利用，不会产生焊接废料，在模块化快装结构领域的适配性非常强。建模过程中需要重点关注几个关键尺寸的校验：一是套筒的内径尺寸要匹配50mm钢管的外径公差，预留合理的安装间隙，既不能间隙过大导致锁紧后抱紧力不足，也不能间隙过小导致管材无法顺利插入；二是锁紧耳片的螺栓孔中心距要匹配标准螺栓的安装空间，保证拧紧工具可以顺利操作；三是底部法兰的安装孔位置要和相邻套筒的位置做避让，避免安装螺栓时和插入的钢管产生干涉；四是中心交汇区域的壁厚要做均匀过渡，避免铸造过程中出现缩孔、壁厚不均的缺陷，影响零件的整体结构强度。
