太阳能微型制冷机环形安装法兰结构

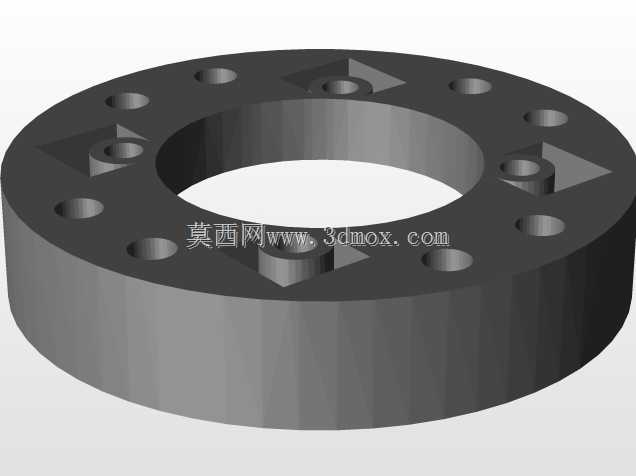

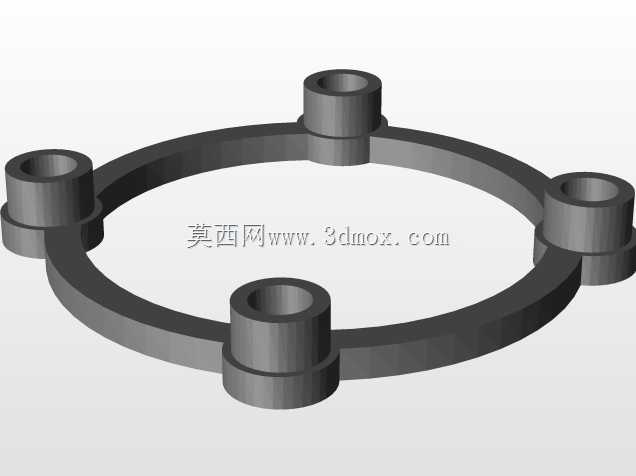

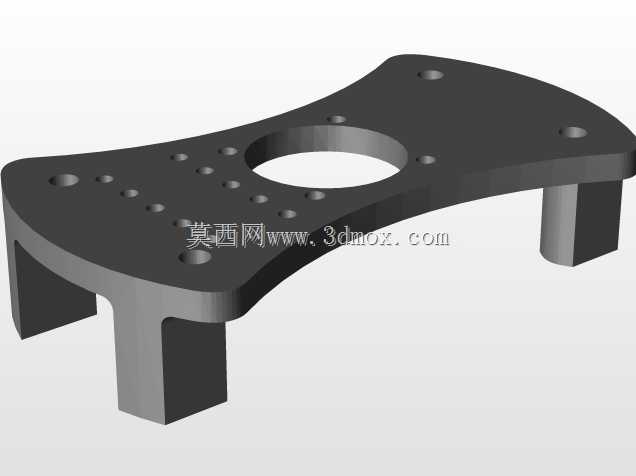

　　该环形结构件是太阳能微型制冷设备的核心安装承载部件，主要应用在离网场景下的小型便携制冷装置中，适配户外作业、偏远无电区域的微型冷藏需求，作为制冷核心模组与外部壳体、散热组件的连接基座，承担定位、承载、密封配合的多重作用。从结构设计来看，整体采用带中心通孔的厚壁环形构型，中心大尺寸通孔为制冷机芯的冷端传导、管路穿接预留了充足空间，避免冷量传输路径出现结构干涉，同时减少不必要的实体材料占比，在保证结构强度的前提下控制部件自重，适配便携类设备的轻量化设计要求。环形端面上均匀分布的多组通孔，分为两类功能孔位：一类是沿外圆侧等距排布的贯通光孔，用于穿接紧固件实现该部件与设备外壳、散热端盖的锁紧固定，孔位的位置度公差控制在0.05mm范围内，

　　保证装配后整体的同轴度，避免制冷机芯安装后出现偏载，影响冷量传导效率；另一类是分布在环形端面内侧的带沉台定位孔，用于卡接固定制冷机芯的帕尔贴元件、保温衬层，沉台的深度与帕尔贴元件的安装厚度匹配，装配后元件表面与法兰端面齐平，既可以保证冷端面与冷藏腔内壁的紧密贴合，减少接触热阻，也能避免保温层装配后出现缝隙，降低冷量损耗。部件上设置的三角形凸台结构，是为了匹配保温瓶式冷藏腔体的内部卡位，安装时凸台嵌入腔体对应的卡槽内，可限制法兰整体的周向转动，无需额外设置防转销钉，简化装配工序的同时，提升连接结构的抗振动性能，适配户外移动使用场景下的颠簸工况。从安装边界来看，该部件的外圆尺寸与微型冷藏装置的壳体内径采用间隙配合，配合公差选H7/h6，

　　装配时可顺利推入壳体预设的安装位，轴向厚度与壳体的安装槽深度匹配，装配后法兰端面与壳体内壁齐平，不会额外占用冷藏腔的有效储物空间；中心通孔的直径经过核算，既满足5V制冷元件的接线、导冷块穿接需求，也预留了保温层包裹的操作空间，避免冷量通过金属法兰直接向外壳传导形成冷桥。设计过程中针对部件的受力场景做了优化，环形基体的壁厚经过有限元校核，在承受制冷机芯重量、紧固件锁紧力的工况下，最大变形量小于0.02mm，不会因为长期锁紧出现端面翘曲，保证密封面的平面度要求；孔位的排布避开了应力集中区域，所有转角位置都设置了工艺圆角，减少加工过程中的应力残留，同时也避免装配时锐边划伤保温材料或连接线路。在实际应用中，该法兰结构将制冷端、散热端、

　　保温腔体三个部分有机整合为一体，帕尔贴元件的热端通过法兰端面贴合散热组件，冷端穿过中心通孔伸入保温瓶结构的冷藏腔内，配合端面的密封胶圈可实现腔体与外部的隔热密封，减少外界热量渗入，提升微型制冷装置的能效比，在同等太阳能供电功率下，可更快将腔体内温度降至冷藏需求区间，维持稳定的低温存储环境。
