方形磷酸铁锂储能动力电芯结构设计

　　在分布式储能基站、低速电动车辆、家用储能备电系统的结构设计环节中，单体电芯的三维数模是整个电池包排布、固定结构设计、热管理方案规划的核心基础参考，不少结构工程师在做电池包前期方案时，常因为缺少准确的电芯外形与安装位数据，导致排布方案反复修改，甚至出现后期安装干涉、极柱接排错位的问题。这款方形磷酸铁锂单体电芯的数模，还原了量产10Ah级磷酸铁锂电芯的真实结构特征，从外壳的硬质封装结构到顶部极柱的安装基准，都对应量产电芯的实际尺寸边界，能直接用于电池包的前期方案排布验证。从实际工程应用的角度看，这类方形磷酸铁锂电芯的使用场景覆盖很广，小到户外便携储能电源的内置电芯组，大到通讯基站的后备电池簇、低速电动两轮车的动力电芯组，

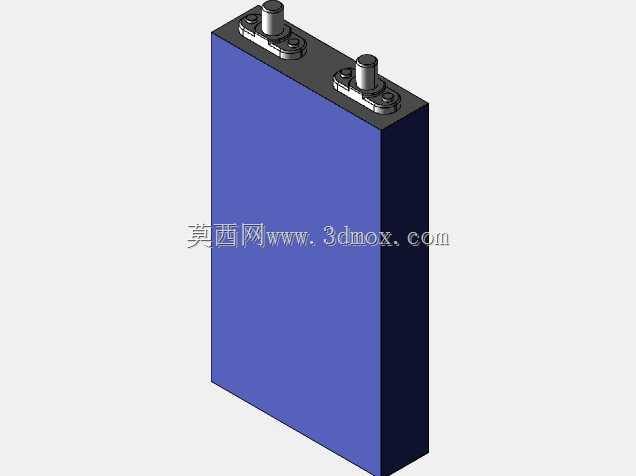

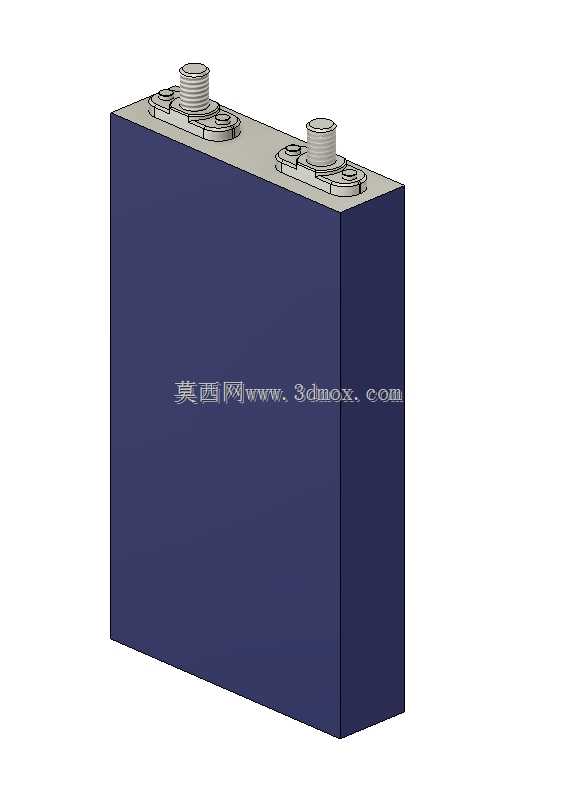

　　都会用到同结构类型的方形铝壳磷酸铁锂电芯，不同厂商的同容量电芯外形尺寸、极柱位置偏差极小，这款数模的结构特征具备很强的通用参考性。数模还原的电芯主体为硬质方形封装结构，外壳采用薄壁硬质壳体设计，主体立面平整无凸起结构，在电池包排布时可以紧密贴合相邻电芯，最大化利用电池包内部的安装空间，减少无效空隙；电芯顶部的两个极柱采用凸起式端子设计，极柱的安装平面高出电芯顶面一定距离，极柱周边带有固定压接结构的安装位，在做汇流排设计时，可以直接以数模上的极柱中心为基准，规划铜排或铝排的开孔位置与走线路径，避免后期出现极柱与汇流排错位、接排时应力过大的问题。在设计思路上，这类方形电芯的结构优先考虑成组后的安装便利性与结构稳定性，

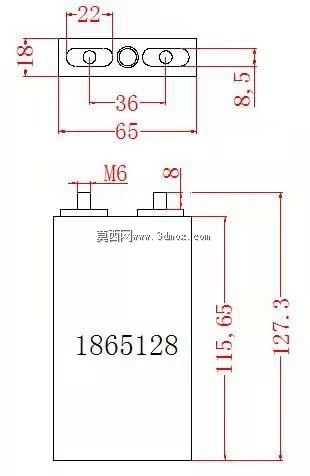

　　平整的侧壁既可以配合结构胶实现电芯之间的粘接固定，也可以适配绑带式成组方案，在电芯与电芯之间预留绝缘片的安装间隙；顶部的极柱位置经过对称设计，在成组时可以灵活调整串并联的排布方向，不用额外调整汇流排的弯折角度，降低成组工艺的复杂度。从安装边界来看，数模还原的电芯整体为规则长方体结构，除顶部极柱区域外无额外外凸结构，在做电池包的腔体设计时，只需要按照电芯的长宽高尺寸预留对应的安装空间，同时在顶部极柱区域预留汇流排、采样线的走线空间即可；电芯的底部为平整平面，可以直接放置在电池包的底部支撑板上，配合底部的结构胶或者缓冲泡棉实现固定，不需要额外设计复杂的底部定位结构。在实际选型参考时，结构工程师可以直接基于这款数模，

　　模拟电芯成组后的堆叠状态，验证不同串并联数量下的电池包外形尺寸是否符合安装空间要求，同时可以提前校核极柱到电池包上盖的安全距离，避免出现绝缘间隙不足的问题；在做热管理设计时，也可以基于电芯的平整侧壁，规划水冷板或者加热膜的安装位置，确认换热面与电芯侧壁的贴合度，不用等拿到实物电芯再反复调整热管理结构的尺寸。不少刚接触电池包结构设计的工程师，容易忽略电芯极柱周边的安装空间预留，在实际装配时出现汇流排安装工具无法操作、采样线端子与周边结构干涉的问题，这款数模还原了极柱周边的压接结构凸起尺寸，在设计时可以提前预留出极柱周边的操作空间，保证后期装配工序可以顺利开展。另外，这类方形磷酸铁锂电芯的外壳本身具备一定的结构强度，在成组设计时不需要额外给每个电芯设计独立的固定支架，只需要在整个电芯模组的两端设计端板，配合绑带或者拉杆实现整组电芯的压紧固定即可，能有效降低电池包的整体结构重量，提升成组后的能量密度。在做三维建模练习时，这款数模也可以作为方形电芯结构的参考案例，帮助建模者理解工业量产电芯的结构设计逻辑，掌握薄壁封装类零件、凸起端子结构的建模思路，理解工业产品设计中安装基准、尺寸边界、成组适配性的考量要点，避免建模时只做外观还原，忽略实际工程应用中的安装与装配需求。
