适配3D打印的AA转C型电池转接结构

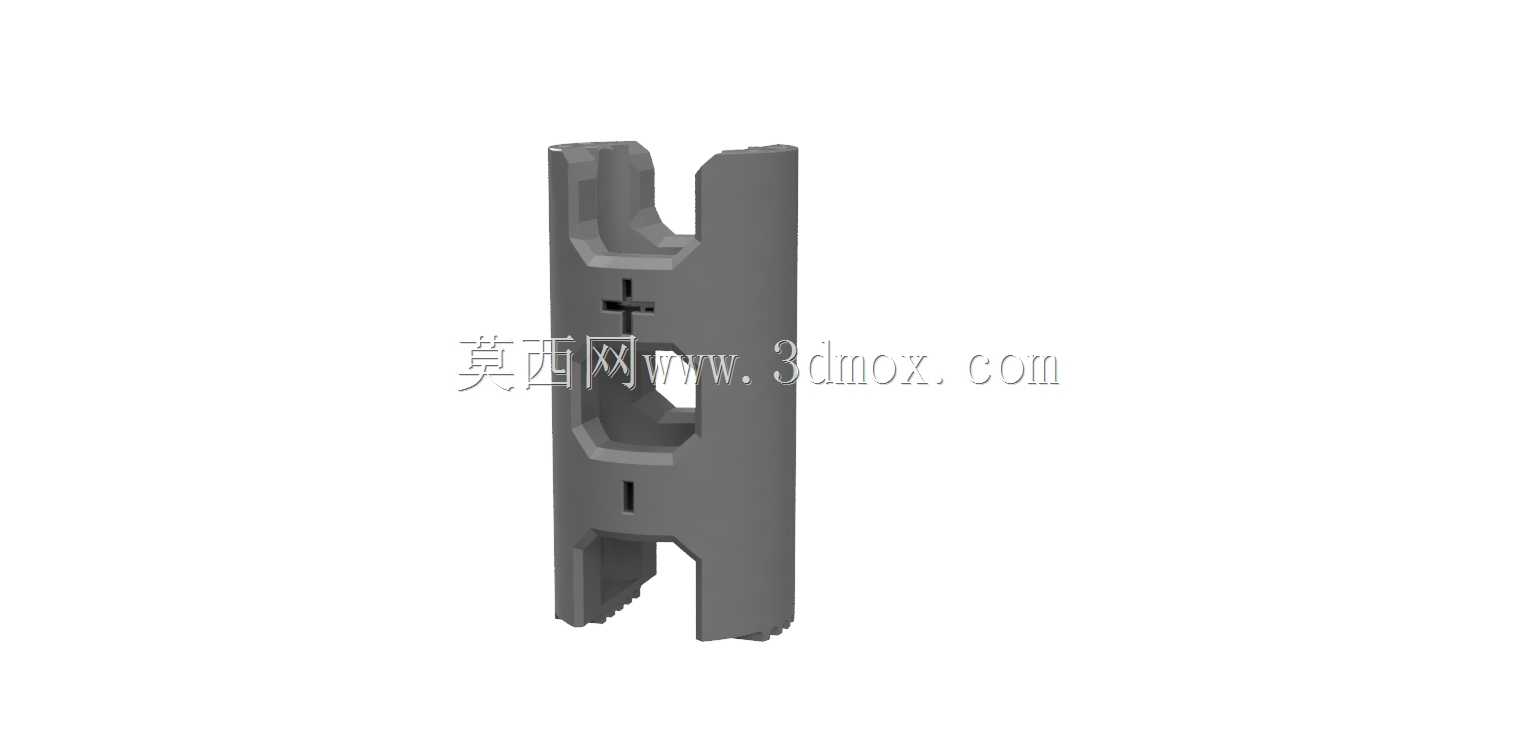

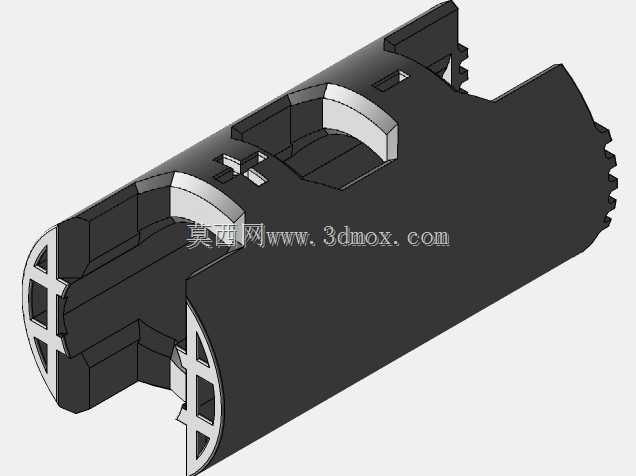

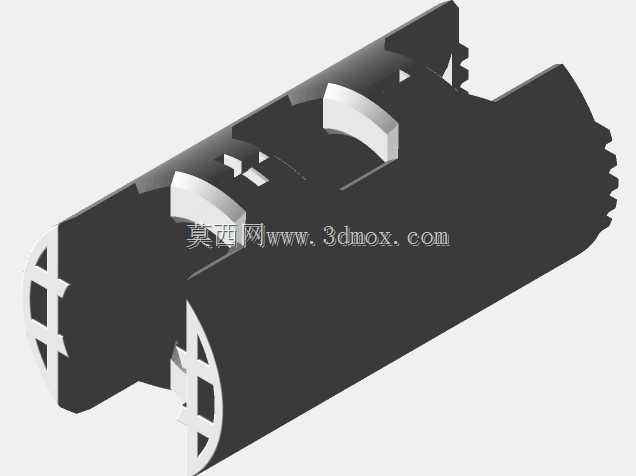

　　在日常用电设备的使用场景中，不少老式便携电器、工业手持检测装置、家用小功率电动工具仍采用C型电池作为供电来源，这类电池俗称二号电池，相比常见的AA五号电池直径更大、长度规格也有差异，日常储备量远低于AA电池，一旦设备原配C型电池耗尽，临时采购往往存在不便，而AA电池的普及度更高，无论是一次性碱性电池还是可充电镍氢电池，用户的日常储备量都更大，这款转接结构的核心作用，就是在不改动原有设备电池仓结构的前提下，实现AA电池对C型电池的尺寸与导电位适配，让AA电池可以直接装入原本适配C型电池的设备中完成供电。从结构设计的逻辑来看，这类转接件不需要额外的电路变压结构，因为AA与C型电池的标称输出电压完全一致，仅存在外形尺寸的差异，所以整个结构本质是一个尺寸补偿外壳，核心需要保证的是两个维度的精度：一是径向尺寸的匹配，转接后的整体外径要和标准C型电池的外径完全一致，装入设备电池仓后不会出现晃动、接触偏移的问题；二是轴向长度的匹配，转接件装入AA电池后的总长度要和标准C型电池的长度一致，保证两端的导电触点可以和设备电池仓的正负极弹片可靠接触，不会出现接触不良、电路时通时断的问题。考虑到这类转接件的使用场景多为个人用户自行制作，设计之初就完全面向熔融沉积成型、光固化成型等主流桌面级3D打印工艺做了适配，整体结构采用薄壁圆筒式设计，没有复杂的倒扣、悬空结构，打印时不需要额外添加支撑结构，减少打印后处理的工作量，

　　同时薄壁结构可以在保证结构强度的前提下尽可能减少打印材料的消耗，降低制作成本。结构的内壁尺寸完全贴合标准AA电池的外径，装入时可以依靠轻微的过盈配合实现AA电池的固定，不需要额外的卡扣或者粘接结构，装入和取出电池都比较方便，不会出现电池卡在转接件内无法取出的问题；两端的导电位置做了镂空设计，不需要在转接件上额外添加导电部件，AA电池本身的正负极触点可以直接穿过镂空位置和设备电池仓的弹片接触，减少额外的零件数量，降低制作难度。在安装边界的考量上，设计时参考了国标民用干电池的标准尺寸公差，转接件的外径公差控制在0.2mm以内，长度公差控制在0.3mm以内，既可以保证顺利装入不同品牌、不同生产批次的设备电池仓，

　　也不会因为尺寸过小导致装入后出现旷量。筒壁的厚度设置为1.2mm，对于常用的PLA、PETG等3D打印材料来说，这个厚度可以承受日常装取电池时的挤压力、设备使用过程中的轻微震动，不会出现筒壁开裂、变形的问题；同时筒壁上预留了细小的防滑纹理，用户在装取转接件时可以增加摩擦力，不会因为手滑导致转接件卡在电池仓内难以取出。从实际使用的场景延伸来看，这类转接结构除了满足日常家用设备的临时供电替代需求，在户外作业、应急供电的场景下也有很高的实用价值，户外携带时不需要同时储备多种型号的电池，只需要携带通用性更强的AA电池搭配这类转接件，就可以适配不同供电规格的便携设备，减少备用电池的携带数量，降低负重。设计过程中也规避了常见的同类转接件的缺陷，

　　比如不少简易转接结构没有考虑电池装入后的排气间隙，长时间使用时电池如果出现漏液，积液会卡在转接件内部难以清理，这款结构在筒壁内侧预留了四条纵向的导流槽，既可以减少电池和筒壁的接触面积，让电池装入和取出更加顺畅，万一出现电池漏液的情况，积液也可以顺着导流槽流出，不会积存在转接件内部腐蚀结构。另外，两端的接触边缘做了0.5mm的圆角处理，一方面是在3D打印时可以避免边缘出现翘边、毛刺，另一方面装入电池仓时也不会刮伤电池仓的内壁或者弹片，适配更多老旧设备的使用需求，不会因为转接件的边缘尖锐损坏原有设备的结构。整个结构没有多余的装饰性设计，所有的结构特征都服务于尺寸适配、可靠接触、便于打印、耐用性这几个核心需求，没有冗余的结构，打印完成后只需要简单去除打印时产生的层纹毛刺就可以直接投入使用，不需要二次加工或者装配其他零件，对于有3D打印设备的个人用户或者小型维修站点来说，可以快速制作完成投入使用，解决临时的电池适配问题。
