亚马逊Echo Dot第四代智能音箱外观结构

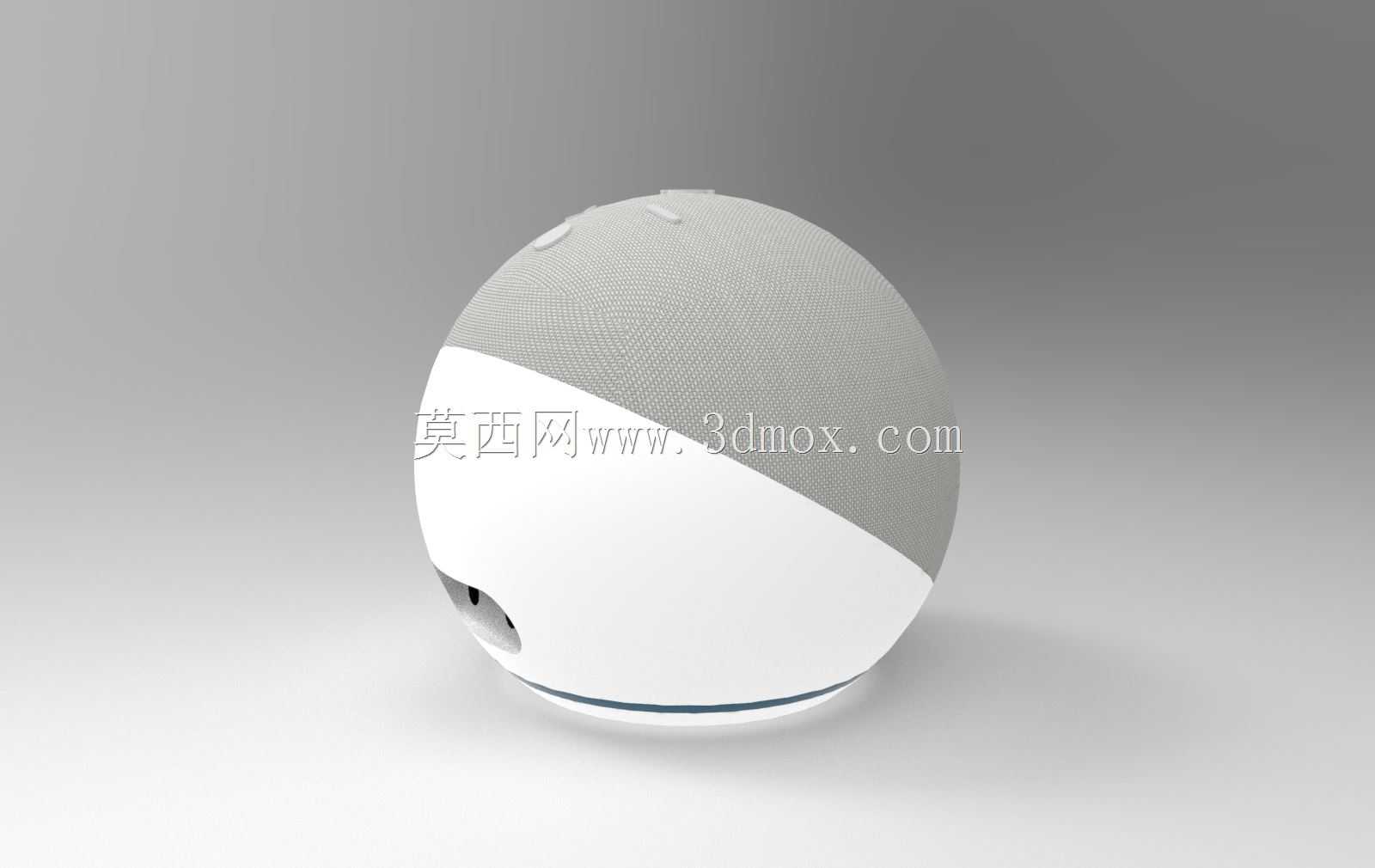

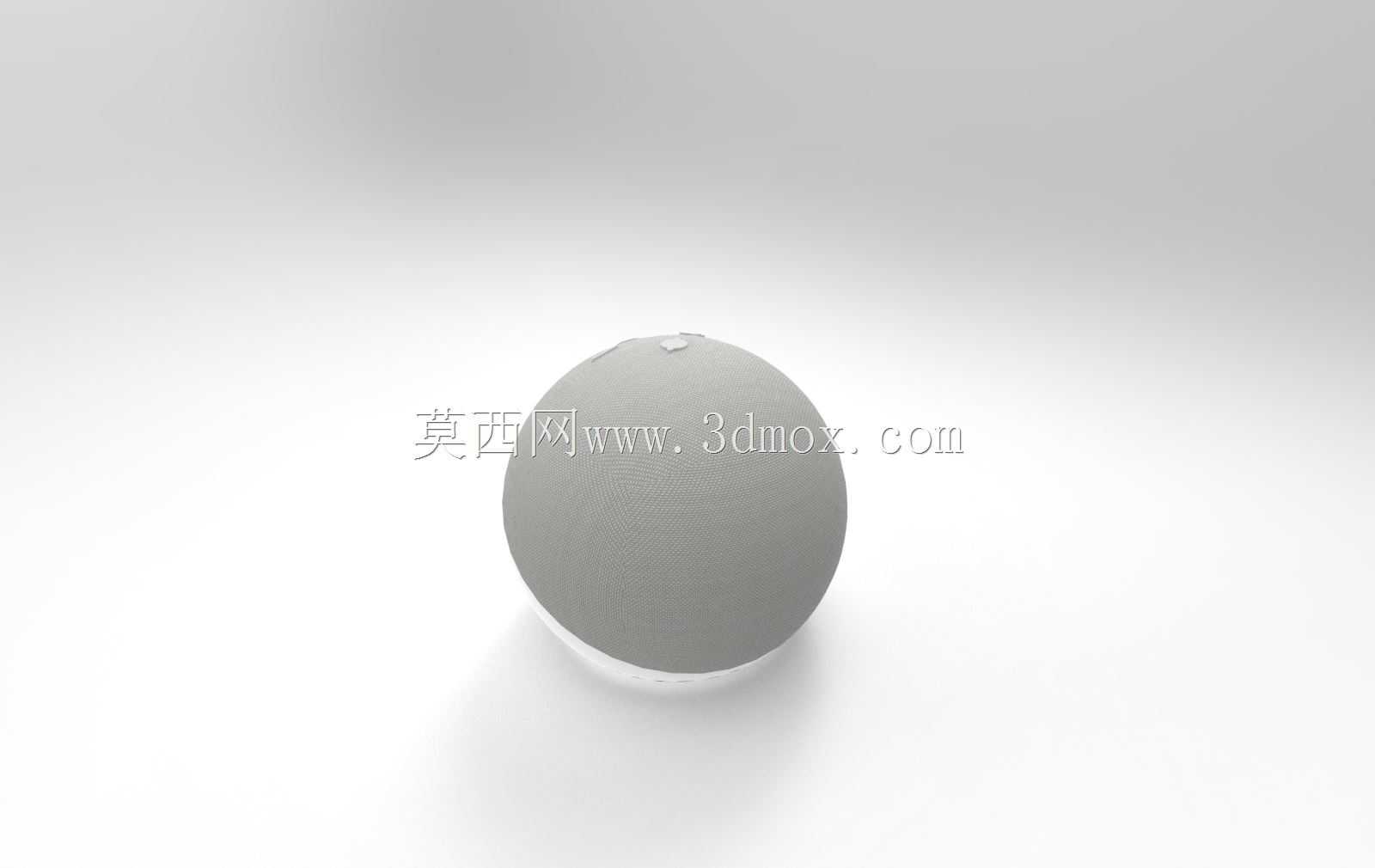

　　这款球形智能语音终端的结构设计，首先要兼顾桌面放置的稳定性与家居环境的融合度，整体采用半球拼接的造型逻辑，上半部分为织物覆盖的声学透声区域，下半部分为高光注塑的承托底座，底部预留环形防滑垫安装位，同时在底座侧下方开设电源接口与拾音避让槽，避免线材弯折影响摆放平整度。从实际应用场景来看，这类设备主要放置于客厅茶几、卧室床头柜、书房桌面等位置，作为全屋智能家居的语音控制入口，同时承担音频播放、语音交互、日程提醒等功能，因此结构设计上首先要保证360度全向拾音与出声的无遮挡，上半部分的织物罩下方对应环形布置的麦克风阵列与全频扬声器单元，织物的透声率经过选型匹配，既不会阻挡声波传递，也能阻隔日常灰尘进入腔体内部。

　　设计过程中需要重点考量上下壳体的拼接公差，球形曲面的合模线位置设置在织物罩与塑料底座的衔接处，采用卡扣加周向点胶的固定方式，既保证外观面无明显拼接缝隙，也能满足日常使用中的结构强度，避免意外跌落时壳体开裂。底座部分的壁厚经过梯度设计，靠近接口位置局部加厚做筋位支撑，防止多次插拔电源时接口松脱，底部的环形灯带隐藏在底座与放置面的缝隙上方，光线通过漫反射透出，既不会直射人眼造成眩光，也能清晰反馈设备的工作状态。从安装边界来看，设备整体直径控制在适合单手握持的尺寸范围内，底部接触面积经过计算，在常见的木质、玻璃、布艺桌面都能保持稳定，不会因为扬声器发声的振动产生位移，电源接口采用Type-C规格，接口朝向斜下方，

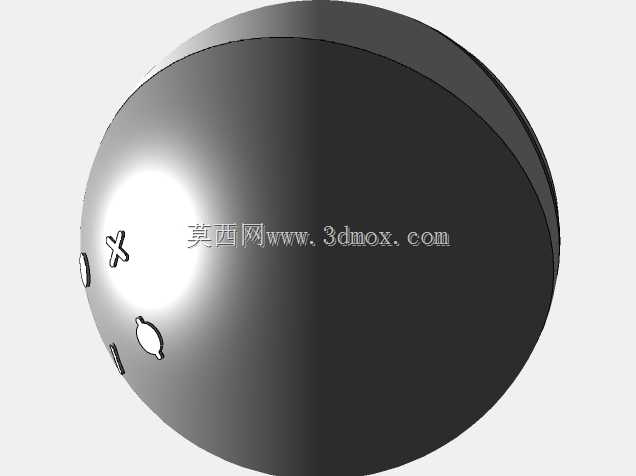

　　线材引出后自然垂向桌面后方，不会破坏正面的视觉整体性。声学腔体的设计上，内部采用密闭式腔体结构，扬声器单元通过减震泡棉与壳体连接，减少发声时的结构共振传递到放置面，麦克风阵列的拾音孔对应织物罩的编织孔隙做位置对齐，每个拾音孔外侧都设置防尘网，防止长期使用后灰尘堵塞影响拾音灵敏度。外观的曲面过渡采用G2连续处理，握持时没有棱角硌手的感觉，织物罩的弧度与下半部分塑料壳体的弧度完全匹配，拼接处的阶差控制在0.1mm以内，避免积灰也提升外观质感。顶部的实体按键区域做下沉式设计，按键表面与织物罩表面保持齐平，按键的行程设置在适合盲操作的范围，用户不用目视就能完成音量调节、麦克风静音等操作，

　　按键下方的硅胶密封垫可以防止日常泼溅的液体进入设备内部，提升家居场景下的使用可靠性。设备内部的PCB板通过铜柱固定在底座的安装柱上，配重块设置在底座最下方，降低整体重心，进一步提升放置稳定性，配重块与壳体之间贴有缓冲泡棉，避免搬运过程中配重块晃动产生异响。所有内部走线都通过线槽与卡扣固定，防止组装或者运输过程中线材移位碰到扬声器单元产生杂音，透声织物的背面带有热熔胶层，组装时通过定位治具贴合到上壳体的支撑筋上，保证织物表面张紧均匀，不会出现局部褶皱影响外观。
