可3D打印分体式USB拇指闪存外壳结构

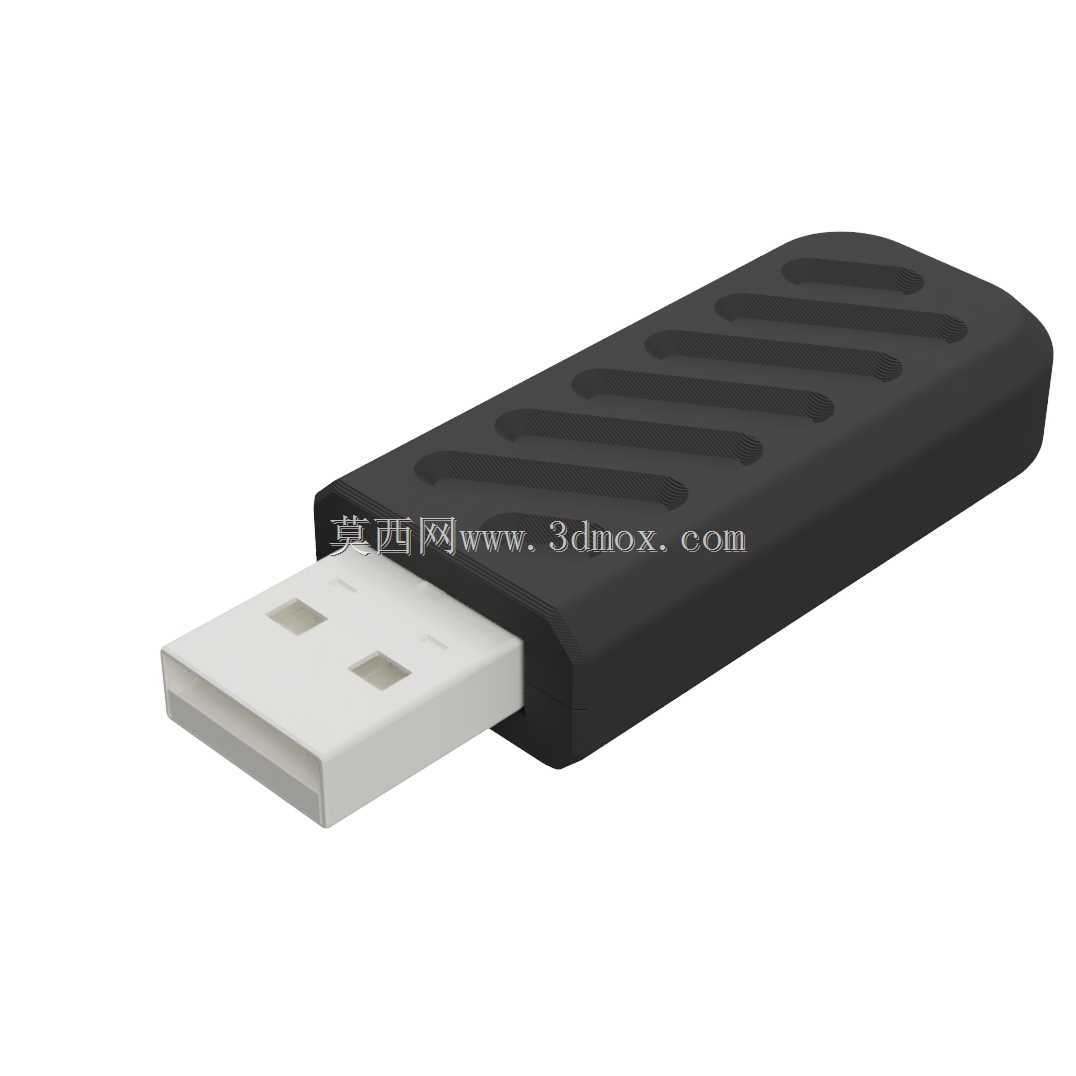

　　日常办公场景里，不少人都遇到过U盘外壳开裂、盖帽丢失的问题，尤其是工业现场调试设备时，U盘经常要在工控机、调试笔记本之间反复插拔，普通市售U盘的塑料外壳抗摔性差，表面光滑沾了油污后容易打滑，插拔时受力不均很容易把内部PCB板掰弯。这款分体式打印的USB拇指驱动器外壳，就是针对这类高频插拔、工况相对复杂的使用场景做的结构优化，完全适配标准USB A型公头的通用闪存PCB模块，不需要额外修改内部电路，打印完成后直接把现成的USB闪存核心组件卡入壳体即可使用。

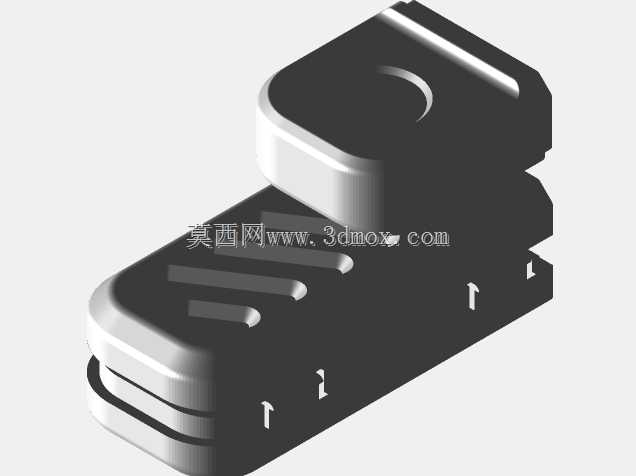

　　整个壳体拆分为三个独立打印单元，拆分逻辑完全贴合FDM熔融沉积成型的工艺特性，不需要额外添加支撑结构，哪怕是入门级桌面3D打印机也能顺利完成制作。拆分后的三个部件分别是主体握持段、接口防护盖帽、内部锁紧卡位结构，其中内部锁紧卡位的尺寸完全沿用成熟商用U盘的卡扣公差，不需要反复修模，打印完成后清理完毛边就能直接卡合，卡位的过盈量控制在0.1mm，既不会因为太松导致使用时核心组件从壳体脱出，也不会因为过盈量太大导致组装时把打印件撑裂。

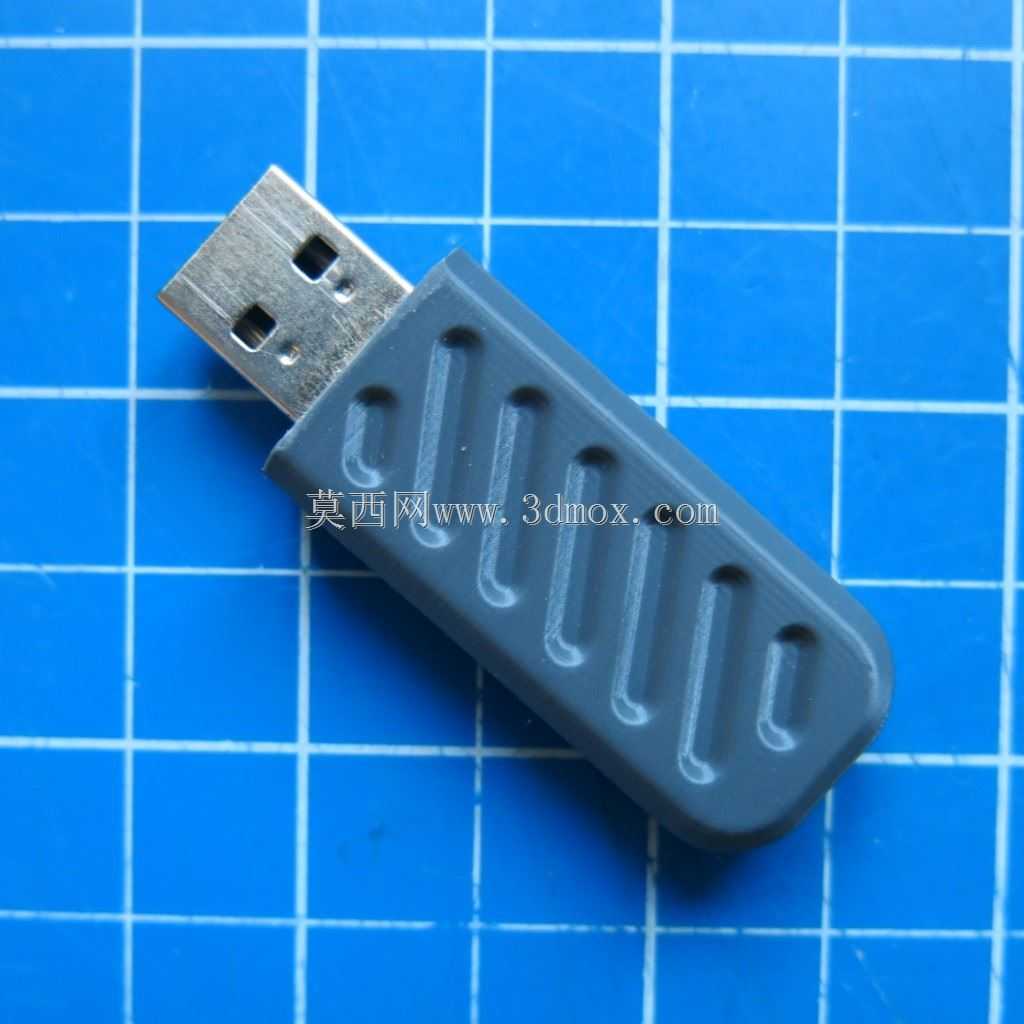

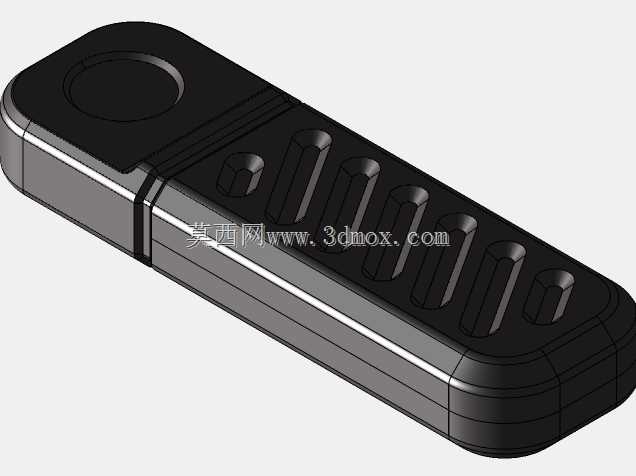

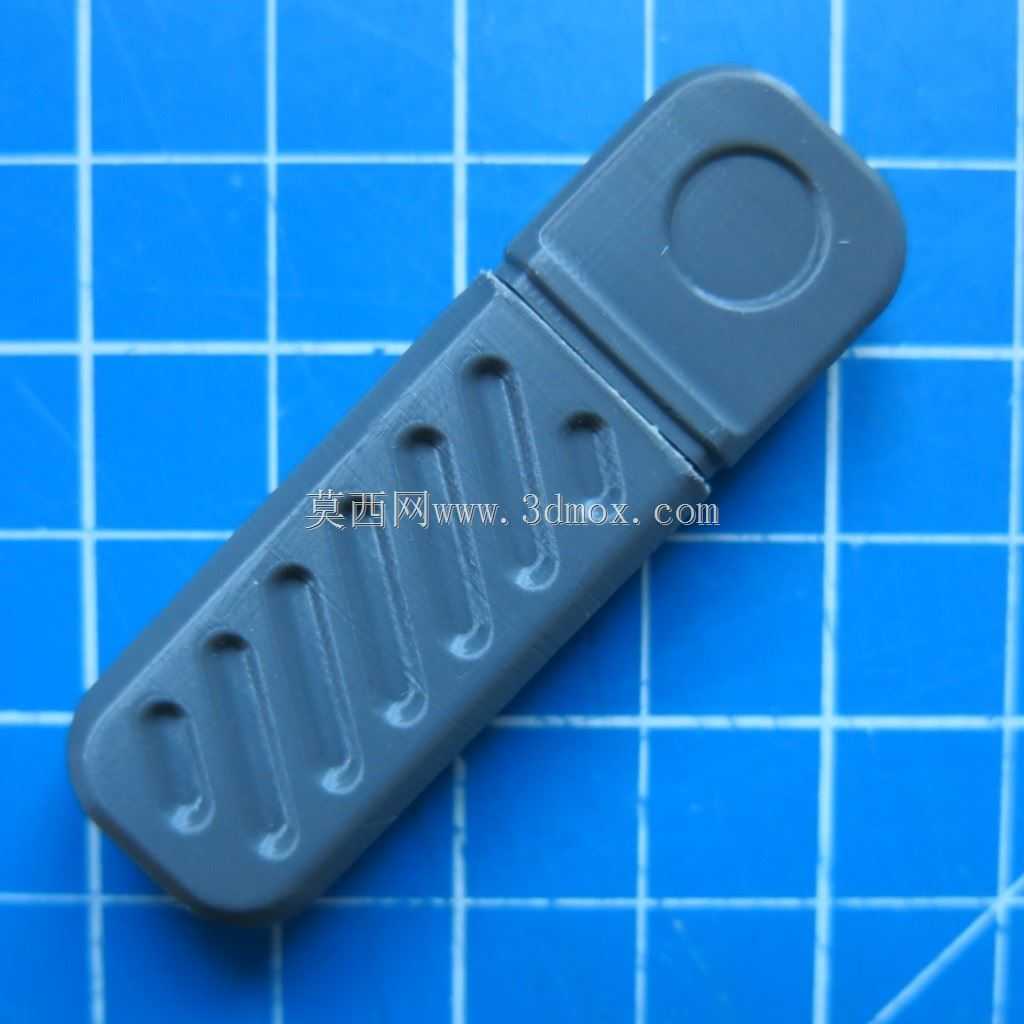

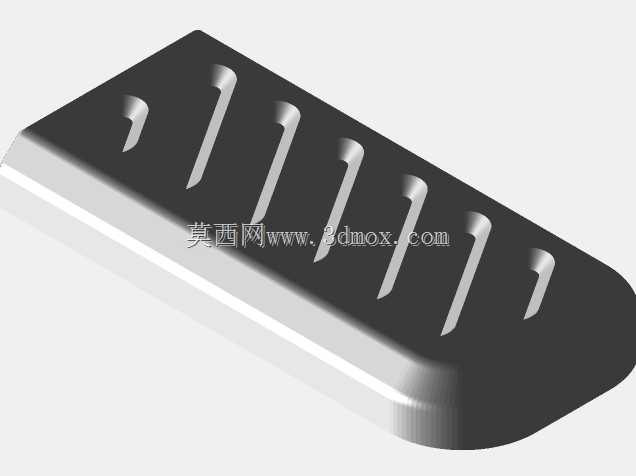

　　壳体外表面做了等距排布的横向防滑凹槽，凹槽深度0.8mm，宽度2mm，相邻凹槽间距3mm，这个尺寸是经过反复实测确定的：凹槽太浅的话，手上沾了切削液或者汗液时插拔容易打滑，凹槽太深又容易积攒灰尘，清理起来麻烦，同时凹槽的走向和插拔施力方向垂直，插拔时手指的摩擦力刚好能作用在凹槽棱边上，哪怕是戴薄款劳保手套操作也能稳稳施力。握持段的端面做了直径12mm的圆形凹陷标识区，用户可以根据自己的使用需求粘贴标签或者直接用马克笔标注容量、用途，避免多支U盘混放时拿错。

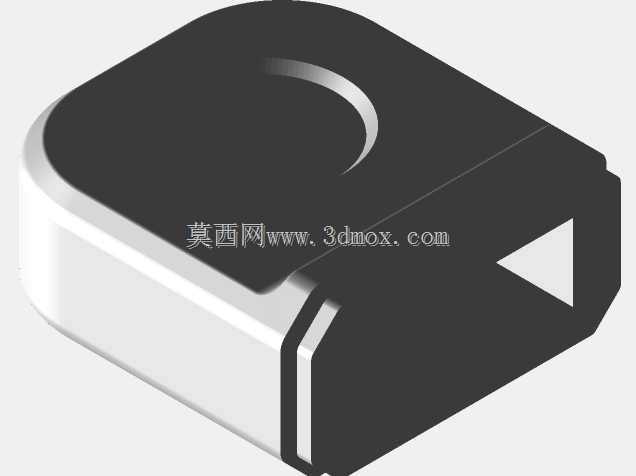

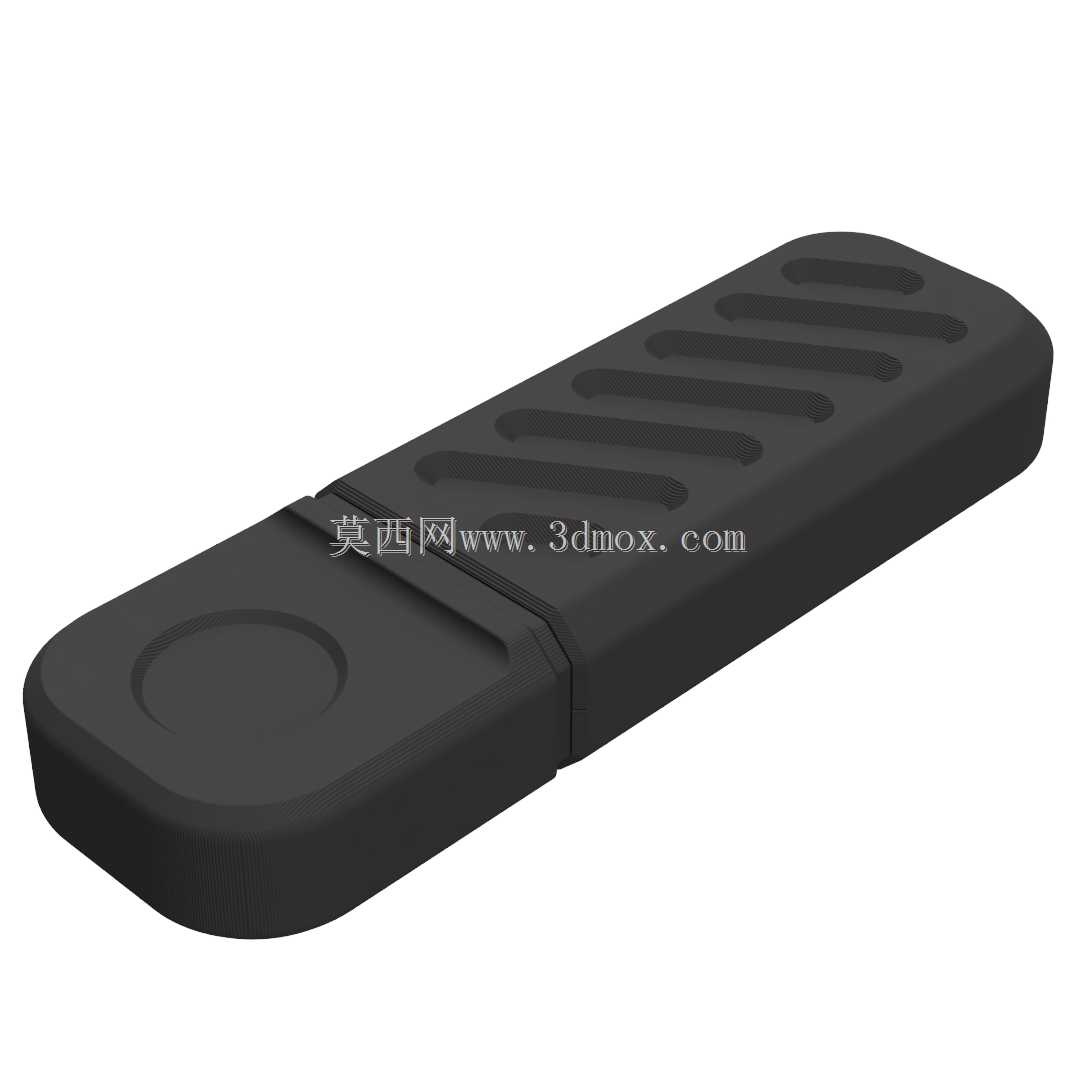

　　外形尺寸方面，整个壳体组装完成后总长度62mm，宽度20mm，厚度8mm，这个尺寸刚好适配大部分台式机机箱前置USB接口的安装间距，不会因为壳体太宽挡住相邻的USB接口，毕竟很多工控机的前置USB接口间距本来就小，不少大体积U盘插上去之后旁边的接口就没法用了。盖帽和主体的配合段做了1.5mm的插接深度，配合面做了微小的拔模斜度，拔模角度1.5度，既方便插拔盖帽，又能保证盖帽扣上之后不会轻易脱落，放在工具包里晃荡也不会掉。

　　打印参数选择上，层厚建议设置在0.1mm，尤其是卡位结构的部分，更薄的层厚能让卡扣的配合精度更高，层纹更浅，不需要额外打磨就能获得顺滑的组装手感。打印填充率设置在20%就足够满足日常使用的强度需求，壳体壁厚设置为1.2mm，刚好是3条0.4mm喷嘴打印线的宽度，打印时墙体结构连续，没有拼接缝，抗摔性能比壁厚不均匀的壳体好很多。材料选择上推荐使用PETG材质，比PLA的韧性好，耐温范围也更宽，夏天放在车里或者工业现场靠近设备散热口的位置也不会软化变形，比ABS的打印难度低，不需要封闭机箱也能打印，不容易出现翘曲问题。

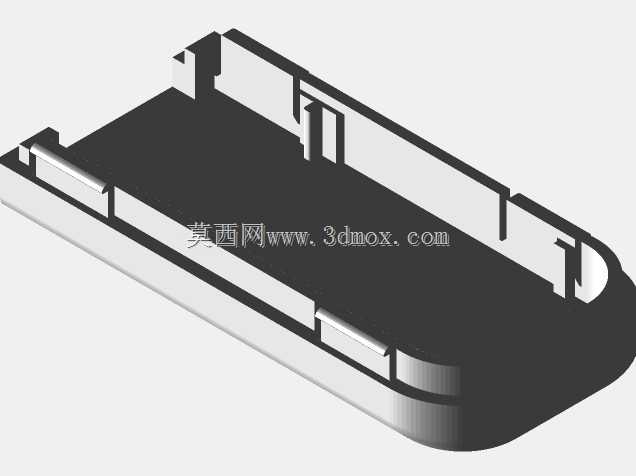

　　内部腔体的尺寸预留了0.2mm的安装间隙，适配市面上绝大多数通用USB A型闪存PCB板，PCB板的定位靠壳体内侧的两条凸筋实现，凸筋高度0.3mm，刚好卡在PCB板两侧的工艺缺口位置，组装时不需要打胶，把PCB顺着凸筋滑入腔体到底，再扣上尾部的端盖就完成组装，后期如果闪存核心损坏，还可以拆开壳体更换内部的PCB模块，重复利用打印好的外壳，减少材料浪费。盖帽的内侧同样做了对应的卡位凸点，扣上之后凸点刚好卡在主体接口段的环形凹槽里，扣合时有清晰的段落反馈，用户不用特意检查也能知道盖帽有没有扣到位。

　　考虑到3D打印的层间结合力问题，所有的棱角位置都做了R0.5mm的圆角过渡，避免打印完成后尖角位置出现应力集中，不小心掉在地上的时候尖角位置不容易崩缺。壳体的边缘没有做锋利的直角，拿在手里长时间握持也不会硌手，适合需要长时间带着U盘往返不同工位调试的工程人员使用。和市售的金属U盘外壳相比，3D打印的壳体重量更轻，整体重量只有不到10g，挂在钥匙串上也不会有明显的坠感，而且可以根据自己的喜好更换不同颜色的耗材，打印不同配色的外壳，方便区分不同用途的U盘，比如存工作资料的用黑色，存备份文件的用灰色，存系统安装盘的用红色，找的时候一目了然。
