苹果魔术鼠标外观曲面造型结构设计

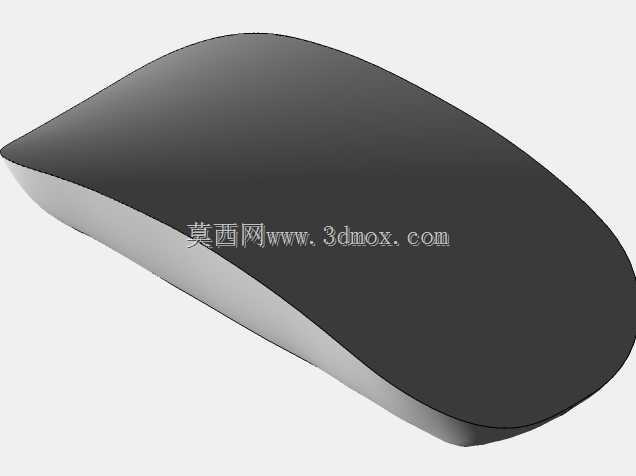

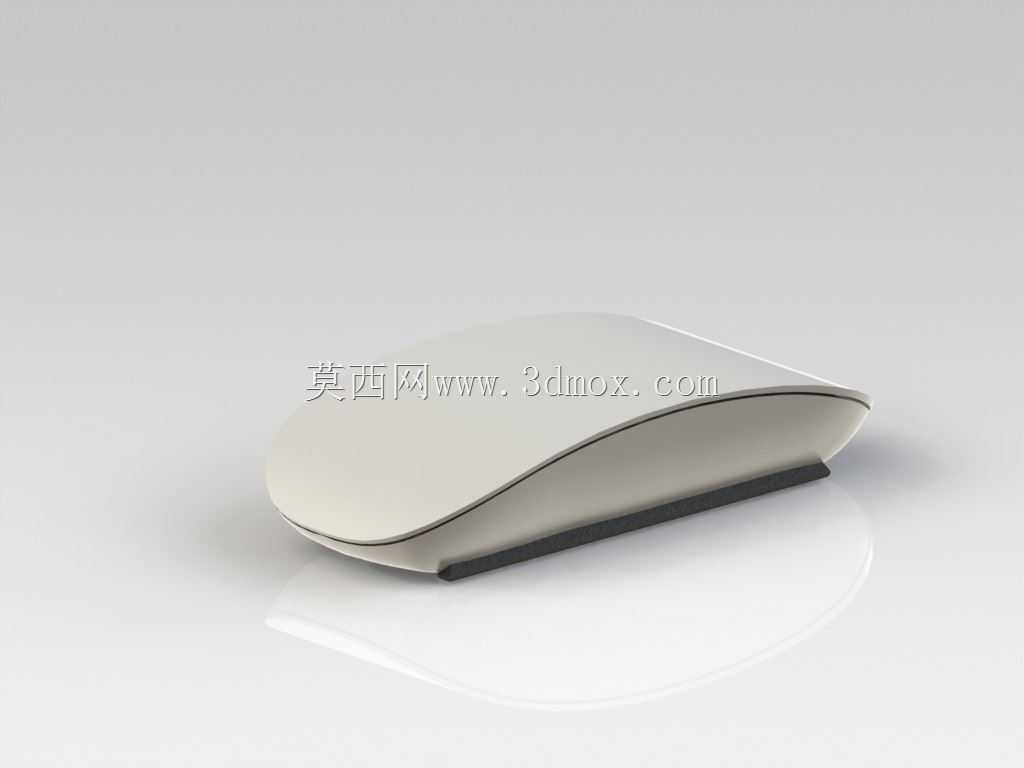

　　做消费电子外设结构设计的工程师大多有共识，鼠标这类高频手持输入设备，曲面流畅度直接决定握持贴合度，这款魔术鼠标的外观建模，核心是还原一体化超薄形态的曲面过渡逻辑，没有做内部元器件的堆叠排布，仅完成外部壳体的基础形状构建，适合作为外观方案验证、曲面建模练习的参考素材。从实际使用场景来看，这类超薄一体化鼠标主要面向办公场景，适配桌面平整的办公工位，搭配台式机、笔记本等常规办公 computing 设备使用，日常操作中需要覆盖点击、滑动、手势触控等常规输入需求，外形设计上采用大弧面底壳搭配平整上盖的组合，底壳的弧度设计需要匹配手掌根部自然放置的弯曲角度，避免长时间握持产生硌手的异物感。建模过程中首先确定整体轮廓边界，

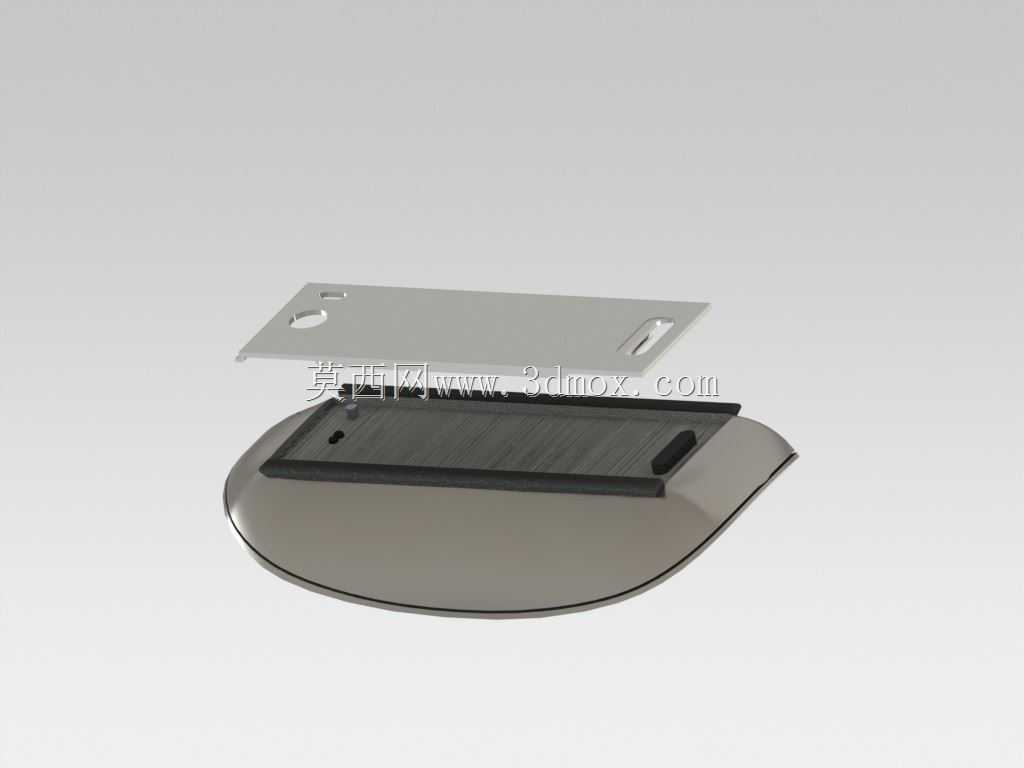

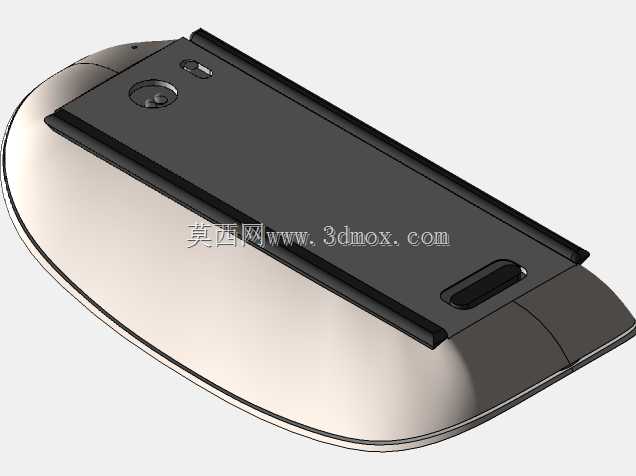

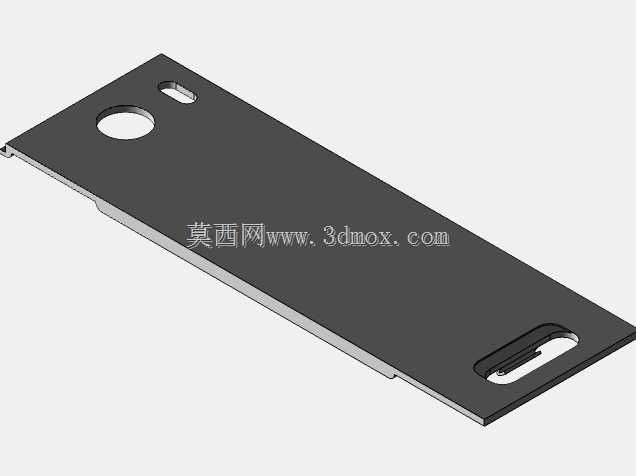

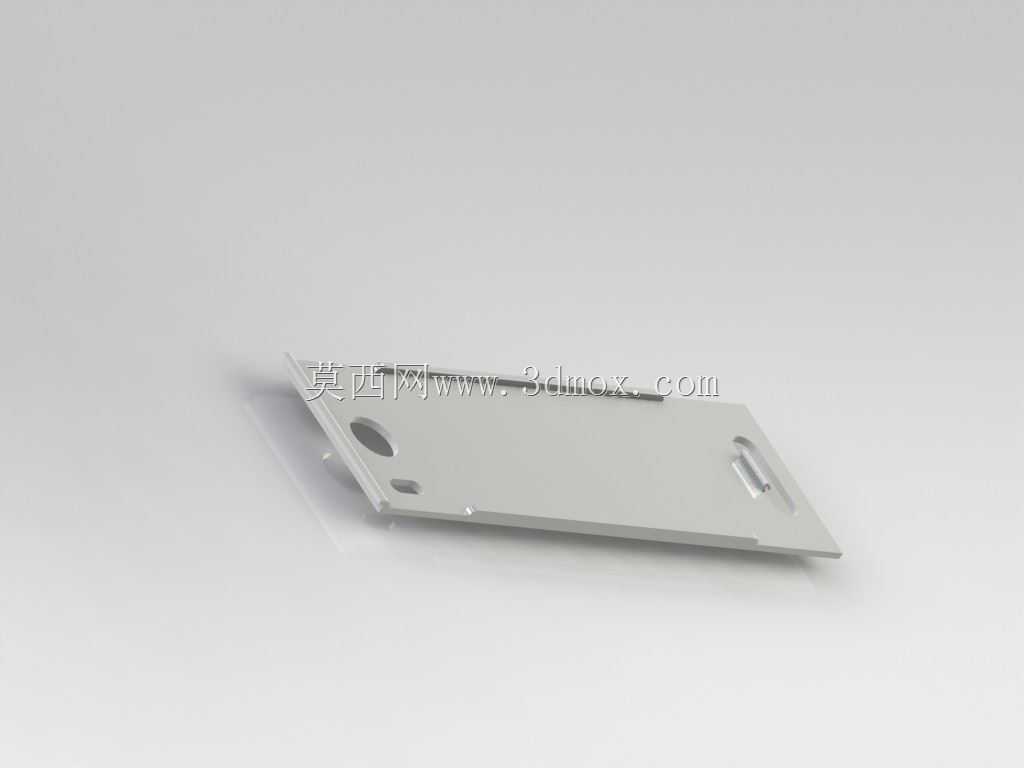

　　整体长宽比例控制在适合成年男性单手握持的范围，宽度方向预留足够的手指放置区域，厚度方向做超薄收边处理，最薄处的边缘厚度控制在3mm以内，保证视觉上的轻薄感，同时底壳的弧度从尾部最厚处向两侧边缘均匀过渡，曲率变化采用G2连续标准，避免曲面出现生硬的折角，保证壳体表面的光影过渡顺滑。上盖部分采用一体化平面设计，预留触控区域的整体平面度，上盖与底壳的配合间隙控制在均匀的0.15mm，配合面采用阶梯式止口结构，既保证装配后的外观缝隙均匀，也能避免日常使用中缝隙进灰的问题。上盖表面预留两个功能开孔，分别对应光学传感器的对位孔与状态指示灯的透光孔，开孔位置做下沉式倒角处理，避免开孔边缘出现锐边，同时保证装配后开孔与内部元器件的对位精度。

　　从安装边界来看，这款鼠标的底部轮廓为类椭圆形，放置在桌面时的接触区域为底壳边缘的环形支撑面，支撑面的平面度公差需要控制在0.1mm以内，保证放置时不会出现晃动，底部预留的脚贴安装区域为四个对称的圆形凹槽，凹槽深度与常规特氟龙脚贴厚度匹配，粘贴脚贴后底部整体平面度不受影响。设计过程中特意弱化了传统鼠标的左右按键分体结构，采用整体上盖作为按键触发面，因此上盖的壁厚设计做了均匀化处理，整体壁厚保持在1.8mm，既保证上盖有足够的韧性支撑按压触发的形变需求，也不会因为壁厚过薄导致按压时出现异响。曲面构建时优先采用放样曲面结合边界混合的方式构建主体轮廓，再通过曲面曲率分析工具反复调整曲率梳的分布，保证各个方向的曲面曲率变化均匀，

　　没有局部曲率突变的区域，避免后续做壳体加厚、脱模斜度处理时出现曲面破损。对于尾部的大弧面区域，特意调整了曲面的拔模角度，从分型线向底部做1度的脱模斜度，保证后续如果做注塑开模验证时，壳体能够顺利从模具中脱出，不会出现粘模的问题。上盖与底壳的分型线设置在侧面最薄的边缘位置，分型线做了零段差处理，保证装配后侧面看不到明显的合模线痕迹，提升外观的精致感。这类外观模型虽然没有包含内部的电路板、电池、微动开关等元器件结构，但已经把外部壳体的所有配合边界、曲面特征、安装预留位都做了准确还原，在实际项目中可以基于这个外观面做内部结构的细化设计，比如内部电池仓的排布、电路板的固定柱位置、微动开关的触发结构都可以在这个外观壳体的内部空间做适配，不需要再反复调整外部曲面来迁就内部结构，能够大幅缩短前期外观方案迭代的时间。对于刚接触曲面建模的结构工程师来说，这个模型也可以作为G2连续曲面构建的练习素材，通过拆解模型的曲面构建逻辑，掌握消费电子产品超薄一体化外观的曲面处理技巧，理解曲面曲率连续对产品外观质感的影响，避免建模时出现曲面褶皱、曲率突变等常见问题。在日常办公外设的选型参考中，这个模型也可以用来直观展示这类超薄鼠标的外形尺寸与握持形态，帮助采购人员或者用户判断产品是否符合自身的握持习惯，不需要拿到实物就能对产品的整体形态有清晰的认知。
