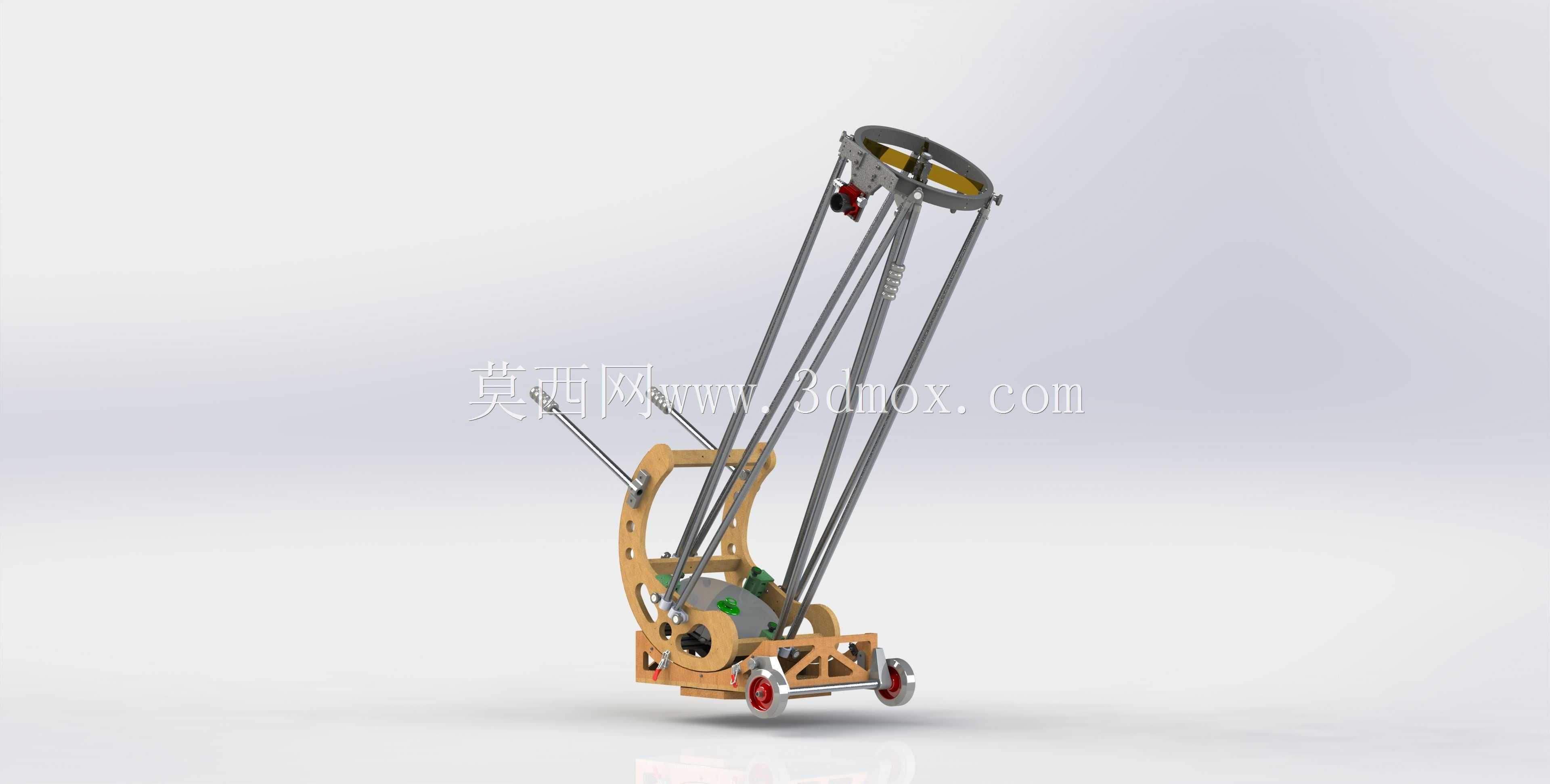

14英寸多布森式天文观测望远镜结构设计

　　这款14英寸口径的多布森结构天文望远镜，核心面向业余天文观测、天文科普活动场景设计，区别于传统赤道仪式望远镜的复杂配重与调试流程，多布森结构天生具备低重心、易操作、大口径轻量化承载的优势，能够在户外观测营地、校园科普场地、城市楼顶观测点快速部署，无需复杂的极轴校准流程，观测者仅需手动推动镜身即可完成天区指向调整，大幅降低大口径望远镜的使用门槛。

　　从功能特性来看，该结构采用桁架式镜身设计，替代传统封闭镜筒的厚重结构，多根平行碳纤维或铝合金支撑杆连接主镜室与上端镜座，在保证14英寸大口径主镜安装同轴度的前提下，将整体重量压缩到可单人短距离搬运的区间，同时桁架结构能够快速拆解收纳，适配私家车后备箱的运输空间，解决大口径反射镜运输不便的痛点。底部采用多布森经典的方位底座，底座内置低摩擦滑动支撑结构，镜身可在水平方向360度自由旋转，俯仰方向通过两侧的弧形支撑臂实现0到90度的仰角调整，支撑臂上设置有阻尼调节结构，可根据镜身配平状态调整转动阻尼，既保证指向调整时的顺滑手感，又能在松开手后保持镜身指向稳定，不会出现溜车滑落的问题。

　　设计思路上，整个结构优先保证主镜的安装精度与稳定性，主镜室采用三点浮动支撑结构，配合侧向柔性顶紧机构，避免刚性安装导致的主镜面型变形，保证14英寸口径反射镜的光学成像质量；上端的副镜座采用四叶片支撑结构，叶片做薄边处理减少衍射尖峰对成像的影响，副镜座设置有同轴调节螺钉，可在地面调试阶段完成副镜与主镜的光轴校准，校准完成后通过锁紧螺母固定，避免运输过程中光轴偏移。底部移动底座集成了小型脚轮结构，区别于传统固定式多布森底座，带脚轮的设计可在平整的观测场地上短距离推移设备，无需整体抬搬，脚轮带有锁紧结构，部署到位后锁定脚轮即可保证底座稳定，不会在观测调整时出现底座移位。

　　从安装边界与尺寸维度来看，该望远镜完全展开后总高度适配成年人站立观测的舒适高度，无需额外配置高脚凳即可舒适观测天顶附近目标；拆解后桁架杆可单独收纳，主镜室、底座、上端镜座拆分后的最大尺寸控制在常规家用车辆的装载范围内，单一部件的重量控制在单人可搬运的范围内，无需多人协作即可完成组装与运输。俯仰转动的行程范围覆盖从地平线附近到天顶的全观测天区，水平转动无机械限位，可快速切换任意方位的观测目标，结构上预留了寻星镜、目镜调焦座的标准安装接口，可兼容市面上主流的1.25英寸、2英寸规格天文目镜，以及红点寻星镜、导星相机等拓展配件，满足不同观测场景的配件拓展需求。

　　结构细节上，两侧俯仰支撑臂采用层压木质或铝合金板材加工，弧形轮廓匹配镜身俯仰的转动轨迹，支撑面粘贴有低摩擦的特氟龙垫片，与镜身的转动接触面形成低摩擦阻尼副，无需额外轴承即可实现顺滑的转动手感，同时具备足够的刚性，避免大仰角观测时镜身出现抖动。主镜室底部设置有通风孔，能够在观测过程中让镜筒内外空气快速流通，减少镜筒内部气流紊流对成像的影响，提升高倍率观测时的成像稳定性。整个结构没有复杂的传动与电控部件，纯机械手动结构的可靠性极强，在低温、高海拔、野外沙尘等复杂观测环境下也不会出现电控故障，维护成本极低，仅需定期清洁转动接触面、检查光轴校准状态即可长期使用，非常适合高频次的户外观测活动与科普展示场景使用。
