便携式收音机背部壳体结构设计

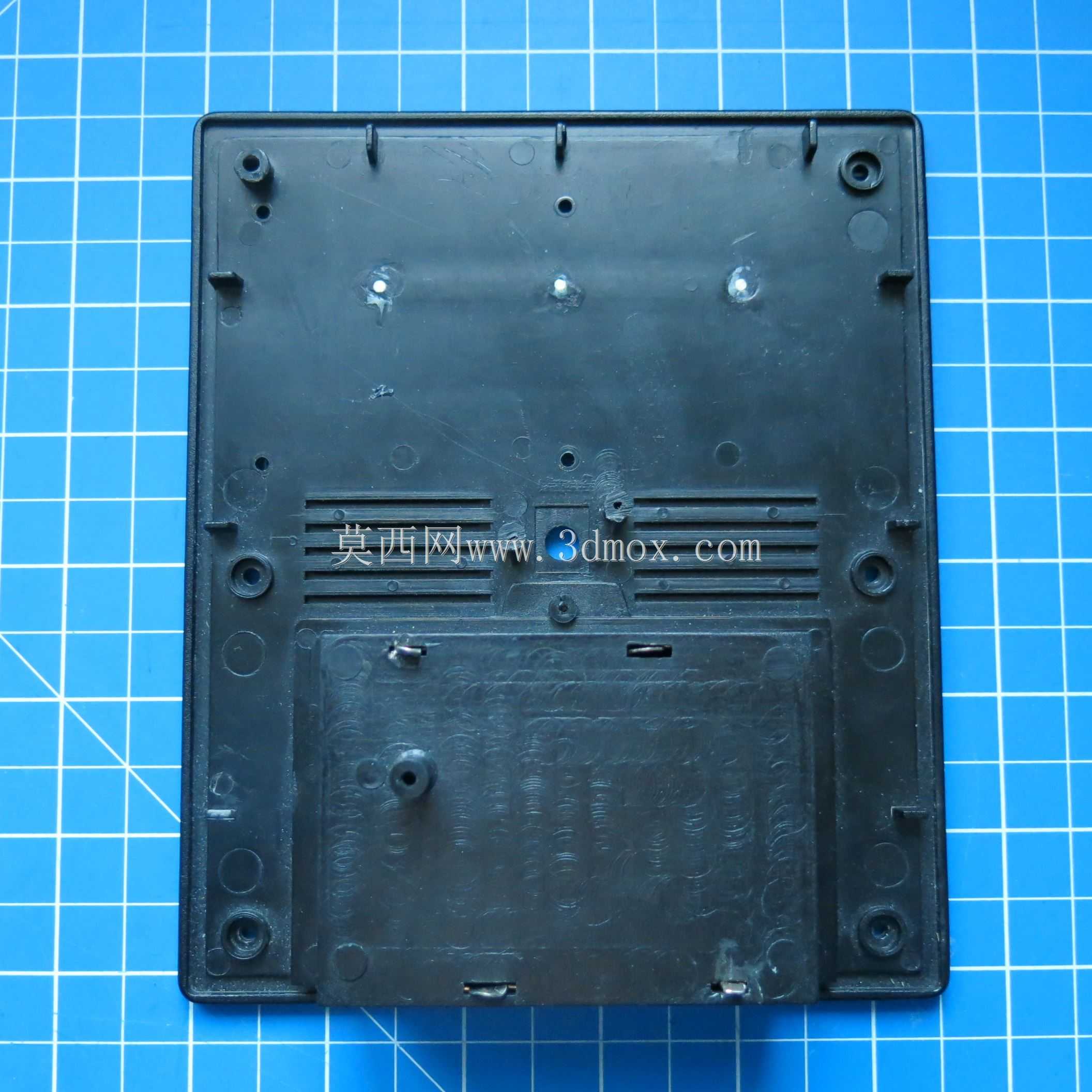

　　这款收音机背部壳体的设计，首先要匹配便携收音设备的实际使用场景——这类设备常被放置在桌面、随身收纳包甚至户外临时台面使用，背部结构需要兼顾放置稳定性、内部元器件防护、装配便捷性以及长期使用的耐用性。从结构布局来看，壳体周圈均匀分布的螺丝柱位，是为了实现前后面板的紧密扣合与螺丝锁附，柱位的高度经过精准测算，既保证锁附时螺丝不会穿透前壳外观面，又能提供足够的螺纹啮合长度，避免日常拆装或摔碰时柱位断裂。靠近壳体边缘的四个角位设置了凸起的支撑脚垫位，安装橡胶脚垫后，能让设备放置在光滑台面时不会打滑，同时抬升壳体底部，避免背部的散热格栅直接贴合桌面堵塞通风路径，也能减少桌面硬物对壳体背部的刮擦磨损。

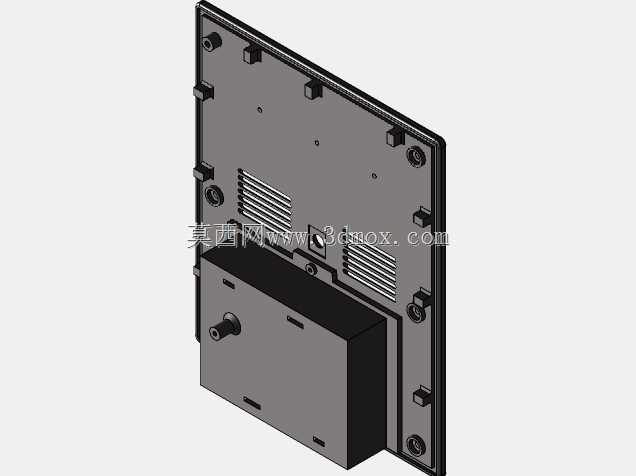

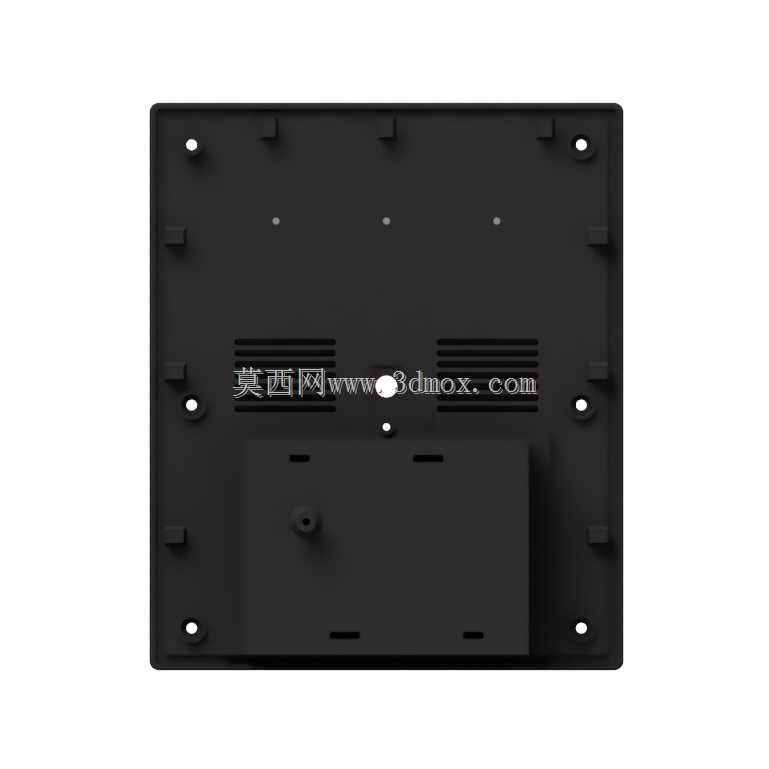

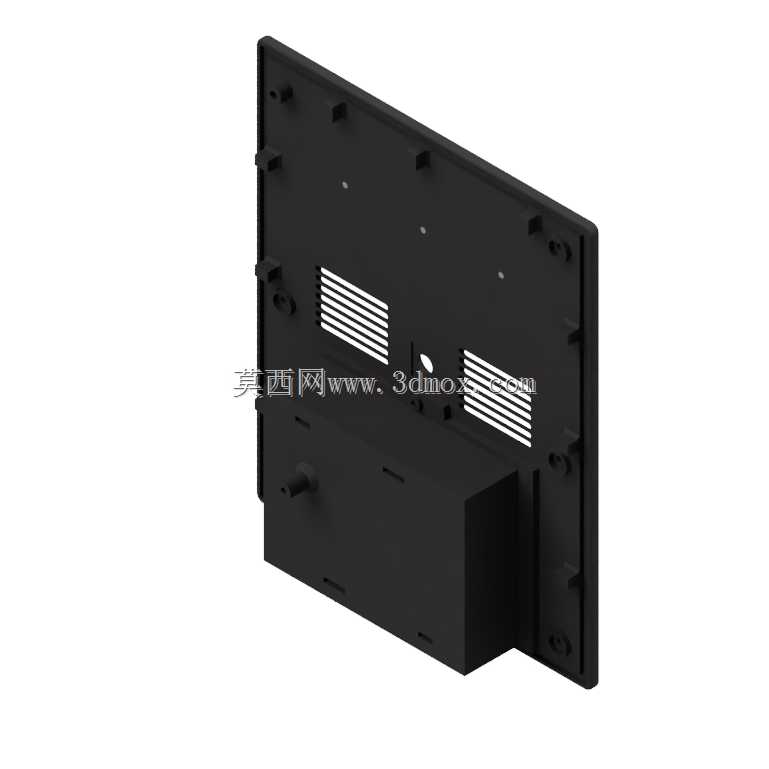

　　壳体中部靠上区域开设的多组平行格栅散热槽，是对应内部功放电路板、电源模块的发热位置设计的，格栅的条缝宽度控制在1.2mm，既保证足够的通风换热面积，又能阻挡外界较大颗粒的灰尘、杂物直接进入设备内部，避免积灰影响电路元器件的使用寿命。格栅下方的矩形凸台结构，是专门预留的电池仓安装位，凸台的加强筋布局围绕电池仓轮廓设置，一方面提升电池仓区域的结构强度，避免电池装入时的撑胀力导致壳体变形，另一方面凸台的下沉深度刚好匹配常用的五号或七号电池组的堆叠高度，保证电池装入后不会与背部的PCB板产生干涉。凸台上的单个定位柱，是用来固定电池仓盖的旋转卡扣轴，仓盖开合时的旋转行程经过限位设计，不会出现过度翻转导致卡扣断裂的问题。

　　从安装边界来看，这款背壳的整体外轮廓为方正切角设计，切角弧度控制在R3，既避免直角边缘的锐边划伤使用者，又能在注塑生产时减少应力集中，降低成型后壳体翘曲变形的概率。壳体周圈的内侧设置了连续的止口筋条，与前壳的止口槽配合后，能实现0.1mm以内的配合间隙，不仅提升整机的外观精致度，还能起到一定的防尘防泼溅作用，应对日常使用中不小心溅到的少量水渍。背部的多个小型方形定位凸块，是对应内部电路板、喇叭单元的安装定位点，装配时可以直接将元器件卡在凸块形成的定位槽内，减少装配时的对位调整时间，提升生产线的组装效率，同时也能避免设备受到震动时，内部元器件出现移位、接线松脱的问题。

　　设计过程中还充分考虑了3D打印快速验证的需求，所有的柱位、筋条厚度都控制在1.5-2mm的均匀壁厚区间，没有出现壁厚突变的结构，避免打印时出现塌陷、翘曲的问题，也能适配注塑生产时的熔胶流动路径，减少注塑件的缩痕、缺胶缺陷。壳体背部的所有连接结构都采用了自攻螺丝柱的设计，不需要额外预埋铜螺母，既降低了物料成本，也简化了装配工序，适合消费类电子的批量生产需求。针对户外使用的场景，壳体的材质选型预留了改性ABS的适配空间，结构上的加强筋布局能提升材料的抗冲击性能，即使从1米左右的高度不慎跌落，背部壳体也不会出现开裂、卡扣断裂的情况，有效保护内部的收音模块、功放电路以及供电组件。

　　在细节处理上，散热格栅的边缘都做了0.2mm的倒角处理，避免生产或装配时工人被锐边划伤，电池仓的边缘也做了圆角过渡，更换电池时不会刮伤电池外皮造成短路隐患。所有的柱位根部都设置了R0.5的圆角过渡，减少应力集中，提升结构的抗疲劳强度，长期使用中不会因为反复拆装螺丝出现柱位根部断裂的问题。整个背壳的结构没有多余的装饰性特征，所有的结构特征都服务于功能需求，在满足结构强度、装配要求、散热需求的前提下，尽可能简化模具结构，降低生产制造成本，同时控制整机的重量，提升便携使用的体验。
