适配F104遥控赛车的镂空轻量化轮毂结构

　　在遥控模型赛车的行走系统设计中，轮毂作为连接传动输出端与橡胶轮胎的核心承载构件，其结构合理性直接决定了动力传递效率、行走系统转动惯量以及整车弯道操控的响应速度，这款适配F104系列RC轿车的轮毂结构，正是针对小比例平跑遥控车的扭矩传递需求与轻量化目标完成的结构设计。从安装适配边界来看，该轮毂的中心安装位完全匹配8mm规格的锥形六角输出轴，这类六角轴是1/10比例平跑遥控车的主流传动输出接口，锥形导向结构能够在装配时自动找正中心，避免轮毂安装偏心带来的高速转动抖动问题，轮毂侧壁预留的M3规格沉头螺栓安装位，可通过CSK沉头螺栓完成轮毂与六角轴的轴向锁止，沉头孔的深度设计能够保证螺栓安装后端面完全低于轮毂外表面，不会突出干涉轮胎的装配贴合面，也不会在车辆行驶过程中剐蹭地面或悬挂构件。

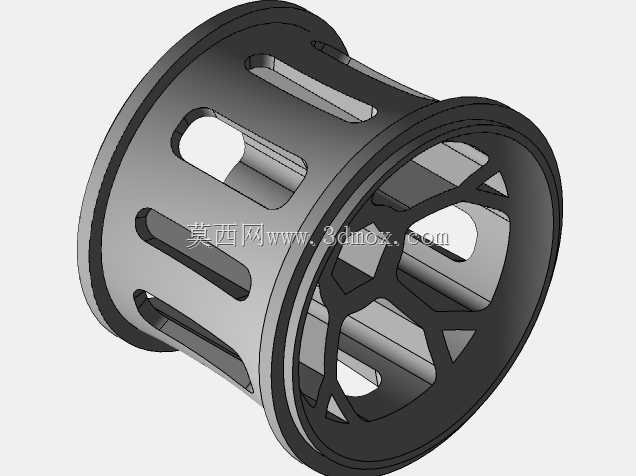

　　从结构功能设计层面，这款轮毂采用了桶型轮辋加辐条支撑的整体结构，轮辋部分的外圆尺寸完全匹配F104车型配套的橡胶轮胎内径，装配时可通过轮胎自身的弹性张紧力完成周向固定，无需额外涂抹粘接剂即可满足平跑工况下的扭矩传递需求，轮辋侧壁开设的多组长条形镂空槽，并非单纯的外观装饰结构，一方面能够大幅降低轮毂自身的重量，减少行走系统的非簧载质量，让悬挂系统的动态响应更加灵敏，另一方面这些镂空槽能够在轮胎高速转动时形成空气流通通道，带走轮胎与地面摩擦产生的热量，避免长时间高负荷行驶下轮胎橡胶过热软化，抓地力下降的问题。轮毂内侧的辐条采用了不规则的多辐条支撑结构，辐条的走向完全按照扭矩传递的受力路径排布，从中心六角安装位向外辐射延伸至轮辋内壁，在保证足够扭转刚度的前提下，尽可能去除了非受力区域的多余材料，经过实际3D打印样件的扭矩加载测试，该结构在电机满油门输出的峰值扭矩下，不会出现辐条断裂或轮辋变形的问题，完全满足RC平跑车急加速、急减速以及高速过弯时的载荷要求。

　　在实际应用场景中，这类轮毂主要面向1/10比例F104系列平跑遥控车的改装与维修替换场景，相比原厂一体注塑的轮毂结构，该镂空结构的转动惯量更低，电机驱动时的动力响应更快，在铺装路面的竞速场景下，能够有效提升车辆的加速性能与弯道走线的精准度，同时沉头螺栓锁止的固定方式，相比传统的卡扣式安装结构，连接可靠性更高，在车辆发生轻微碰撞或冲出赛道的情况下，不会出现轮毂从六角轴上脱落的问题。设计过程中针对3D打印的工艺特性做了专门的结构优化，所有的转角位置都做了适配打印工艺的圆角过渡，避免打印过程中出现应力集中导致的层间开裂问题，所有镂空结构的壁厚都保持在均匀一致的尺寸，既能够保证打印成型的成功率，也能避免壁厚不均导致的冷却变形问题，无论是采用PLA、ABS还是尼龙类耗材打印，都能够获得尺寸精度合格、结构强度达标的成品件。轮毂的轴向宽度尺寸完全适配F104车型的轮距设计要求，安装后轮胎的外端面与车壳轮拱的位置完全匹配，不会出现轮胎突出车壳或蹭到悬挂摇臂的问题，轮辋内侧的限位台阶能够保证轮胎安装到位后轴向位置准确，不会在高速转动时出现轮胎轴向窜动的问题。
