轨道交通用矩形框式列车车体承载构件

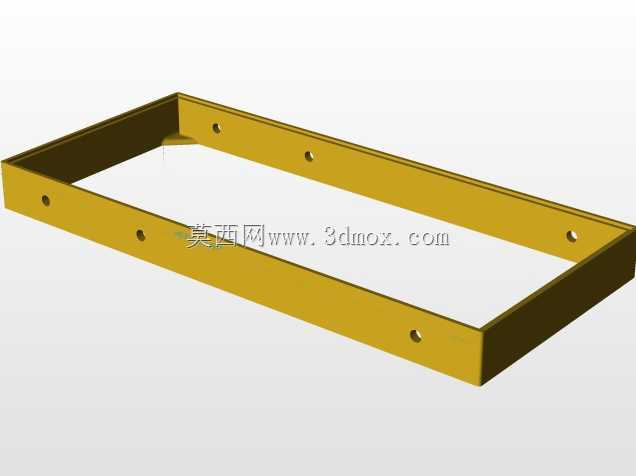

　　在轨道交通车辆的车体结构设计中，这类框式承载构件属于车体下部或舱段的基础安装框架，主要应用于城轨列车、普通客运列车的车载设备舱、端部舱室的结构搭建环节，实际使用中承担舱内设备安装固定、舱段结构连接、局部载荷分散传递的作用。从结构形态来看，该构件采用等壁厚钣金折弯拼焊成型的矩形闭环框架结构，整体为规则的长方环形，四个转角处采用直角折弯拼接工艺，避免了锐角应力集中的问题，框架的四条直边侧壁上均匀分布有圆形安装通孔，孔位沿边长按等间距排布，用于和相邻的车体蒙皮、内部安装支架、设备固定座进行螺栓连接。设计这类构件时，首先要匹配车体舱段的内轮廓边界，框架的外轮廓尺寸需要和车体对应舱位的安装止口完全贴合，保证装配后无错位间隙，

　　框架的内圈尺寸则要预留舱内设备的安装操作空间，避免和设备外壳产生干涉。壁厚选择上需要兼顾结构强度和整车减重需求，采用常用的车体结构用钢板折弯成型，折弯时严格控制内R角尺寸，保证折弯后侧壁的平面度，拼焊环节采用分段对称焊接工艺，减少焊接变形带来的平面度超差问题，焊后需要对框架整体进行校形处理，保证四个安装边的平面度公差控制在合理范围内，避免后续装配出现螺栓孔错位、密封面贴合不严的问题。侧壁上的安装孔在设计时统一采用通孔形式，孔位的位置度公差需要满足装配要求，孔边做倒角处理，去除冲孔或钻孔产生的毛刺，防止装配时刮伤配套零件的防腐涂层。实际装车场景中，这类框架通常作为舱段的基础承力结构，上方可以铺设舱室地板或设备安装板，

　　侧面和车体的侧墙立柱、底架边梁进行连接，下方可以悬挂车载电气设备、管线支架等部件，框架的闭环结构能够有效分散设备的垂向载荷，同时在车辆运行过程中承受纵向、横向的冲击载荷，避免局部应力过大导致结构变形。设计建模过程中，需要优先确认框架的安装边界条件，包括和相邻车体部件的连接点位置、螺栓规格对应的孔径尺寸、框架的整体高度和宽度尺寸，建模时先绘制框架的外轮廓草图，通过钣金特征生成基础的折弯件，再对阵列排布的安装孔进行特征建模，最后对转角拼接处的焊缝结构进行简化处理，保证模型能够直接用于后续的工程图导出、装配干涉检查、有限元强度校核环节。这类构件的安装边界需要注意，框架的上下端面需要和相邻的安装面保持平行，

　　四个转角处的拼接位置需要保证焊接后的强度，避免车辆运行中长期受振动载荷出现焊缝开裂的问题，安装孔的中心距需要和配套支架的孔位完全匹配，减少现场装配时的扩孔、修配工作量。从结构功能上看，该构件替代了传统的多件拼接式支架，采用整体闭环框架结构提升了整体刚性，减少了装配零件数量，降低了现场装配的复杂度，同时规整的外形也便于做表面防腐处理，适配轨道交通车辆长期在户外、多振动环境下的使用需求，能够在车辆全生命周期内保持结构稳定性，减少后期维护更换的成本。建模时还需要考虑钣金件的展开工艺性，折弯边的尺寸需要满足板材折弯的最小工艺要求，避免出现折弯边过短导致折弯成型困难的问题，孔位距离折弯边的距离也要满足工艺要求，防止折弯时孔位出现拉延变形。
