在乘用车动力总成的正向开发与逆向参考工作中,水平对置发动机的曲轴布局一直是结构设计环节的核心难点,这类动力单元的低重心、高运转平顺性优势,完全依赖曲轴与活塞、连杆的匹配精度来实现。本次拆解参考的斯巴鲁EZ系列机型曲轴布局结构,首先要明确其应用场景覆盖了民用乘用车的日常行驶工况,包含城市通勤的中低转速大扭矩输出区间、高速巡航的恒定转速运转区间,以及极限工况下的高转速动力输出场景,曲轴作为动力输出的核心承载部件,需要在全转速区间内承受活塞往复运动带来的交变冲击载荷,同时平衡各缸做功顺序带来的惯性力,避免整机出现异常振动。
从实际用途来看,这套曲轴布局结构直接决定了发动机的冲程参数与排量基础,设计阶段将活塞冲程设定为80mm,对应2.0升的整机排量,首先要匹配水平对置四缸的做功间隔角,每180度曲轴转角完成一个气缸的做功行程,曲轴的曲柄销采用错角布置,相邻两个气缸的曲柄销夹角为180度,保证两侧对置活塞的运动方向始终相反,活塞往复运动产生的一阶、二阶惯性力可以在曲轴内部实现自平衡,不需要额外加装平衡轴来抵消振动,这也是水平对置发动机相比直列、V型发动机的核心结构优势。

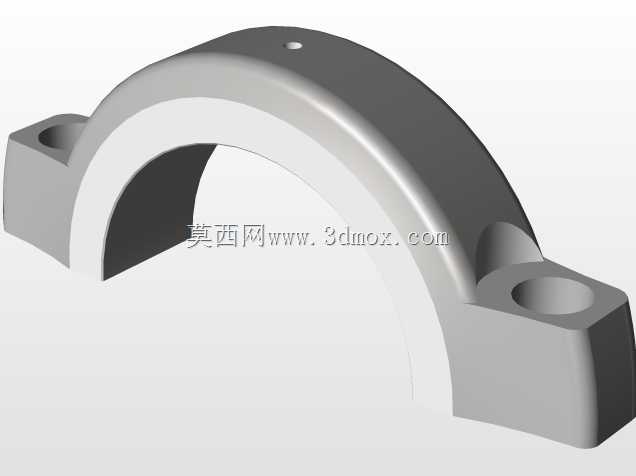

在产品功能特性层面,这套曲轴的主轴颈采用全支撑布置,每一个曲柄销两侧都设置独立的主轴颈与缸体主轴承座配合,能够在高转速工况下降低曲轴的挠曲变形量,避免曲柄连杆机构出现运动干涉。曲轴的油道采用斜向贯通设计,从主轴颈表面的进油孔直接连通至曲柄销表面,能够在发动机运转过程中持续为连杆大端轴承提供压力润滑,保证高负荷工况下的轴承润滑可靠性,避免出现烧瓦、抱轴等失效问题。曲轴的前端布置正时驱动轮、皮带轮的安装定位面,后端集成飞轮安装法兰与曲轴后油封的配合轴颈,所有安装面的形位公差都需要严格控制,保证前端轮系、后端飞轮的运转同轴度,降低动力输出过程中的扭转振动。

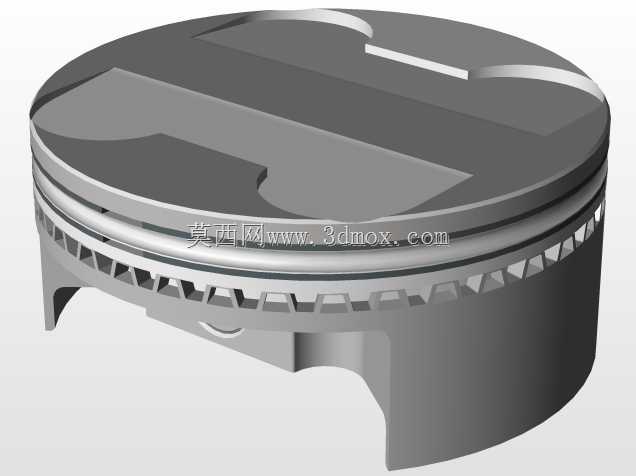

从设计思路的角度拆解,这套结构在建模阶段优先确定了曲轴的回转中心作为整机的装配基准,两侧气缸的中心线处于同一水平面且与曲轴回转中心垂直相交,活塞销中心到曲轴回转中心的距离为曲柄半径的两倍,对应80mm的活塞冲程,保证活塞运行到上止点、下止点时的位置精度,匹配燃烧室的压缩比设计要求。由于缺少原厂连杆与曲轴的精确测绘数据,建模过程中参考了同排量水平对置发动机的连杆长度比例,将连杆大端、小端的孔径与活塞销直径、曲柄销直径做匹配设计,保证曲柄连杆机构的运动仿真可以正常运行,能够完整模拟活塞往复运动、曲轴旋转运动的完整动力传递过程,动态模拟过程中不存在运动卡滞、部件干涉的问题。
在外形尺寸与安装边界方面,曲轴的总长度需要匹配水平对置发动机缸体的宽度尺寸,两侧曲柄臂的外圆直径需要预留与缸体内部加强筋的安全间隙,避免曲轴运转过程中与缸体发生碰撞。主轴颈的直径、曲柄销的直径参考同排量机型的承载需求设定,保证曲轴的整体刚度满足2.0升自然吸气发动机的动力输出要求,不会在最大扭矩输出工况下出现曲轴断裂的风险。曲轴的轴向定位采用中间主轴颈两侧的止推片结构,控制曲轴的轴向窜动量在合理范围内,保证前后端油封的密封可靠性,同时避免曲柄连杆机构出现轴向磨损。在实际建模参考过程中,这套布局结构可以作为水平对置发动机开发的基础参考框架,帮助设计人员快速理解对置机型的曲柄连杆匹配逻辑,缩短前期方案设计的周期,也可以作为教学演示的三维模型,直观展示水平对置发动机的动力传递路径与曲轴运动特性。
