80mm口径快拆式管道连接卡箍结构

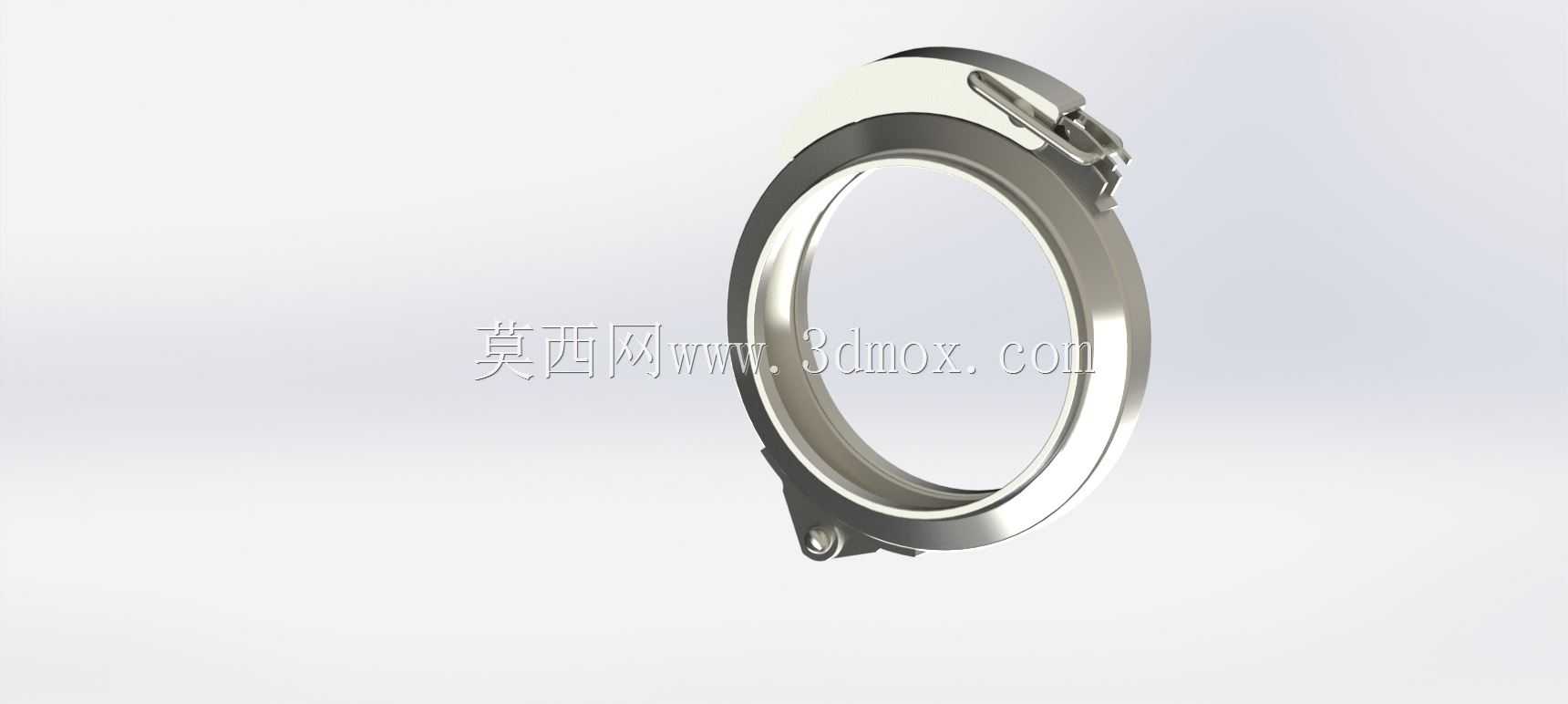

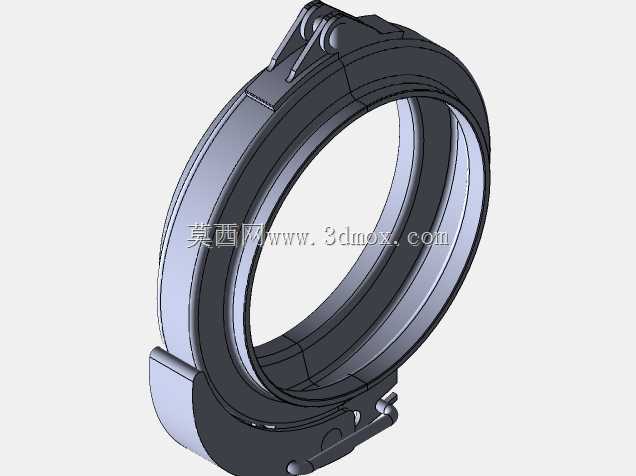

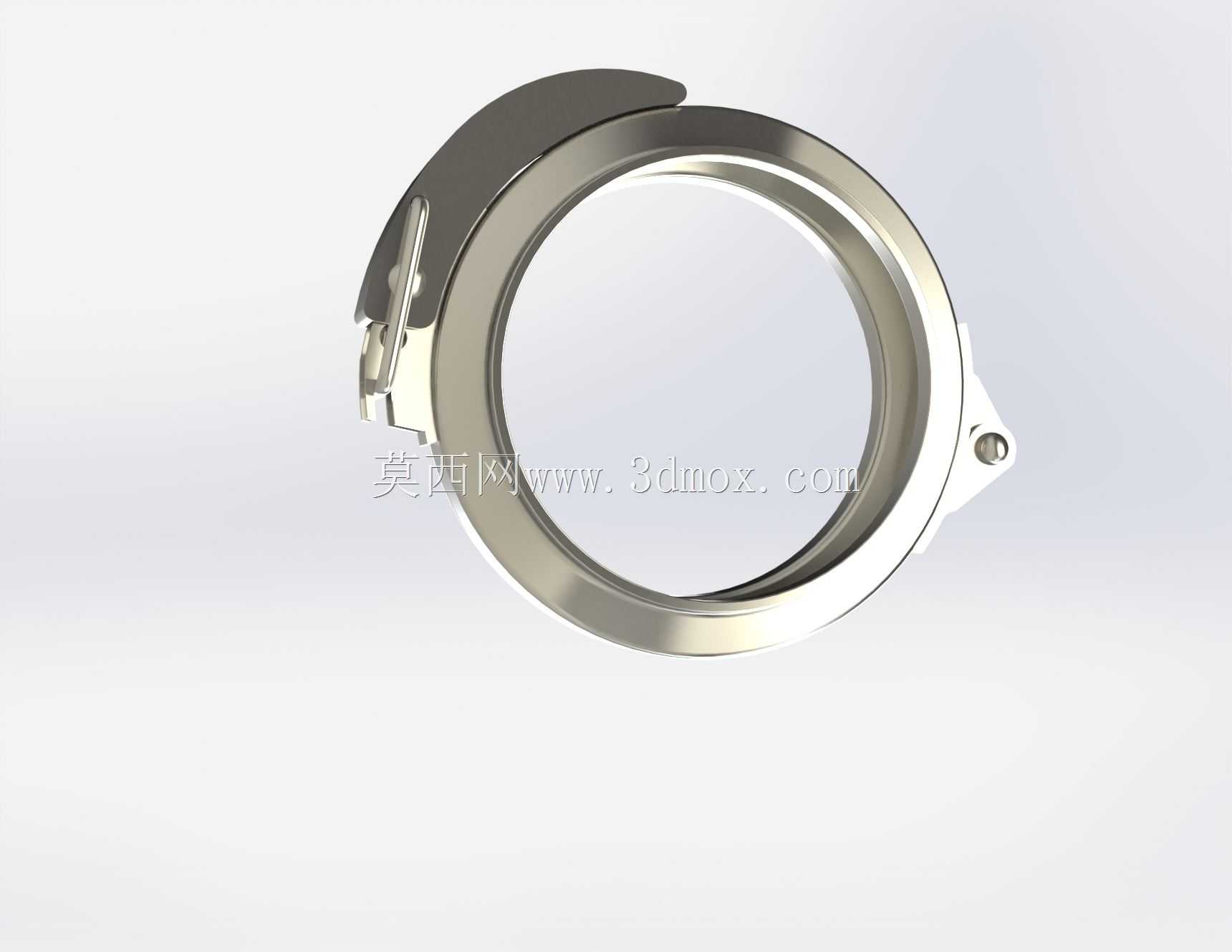

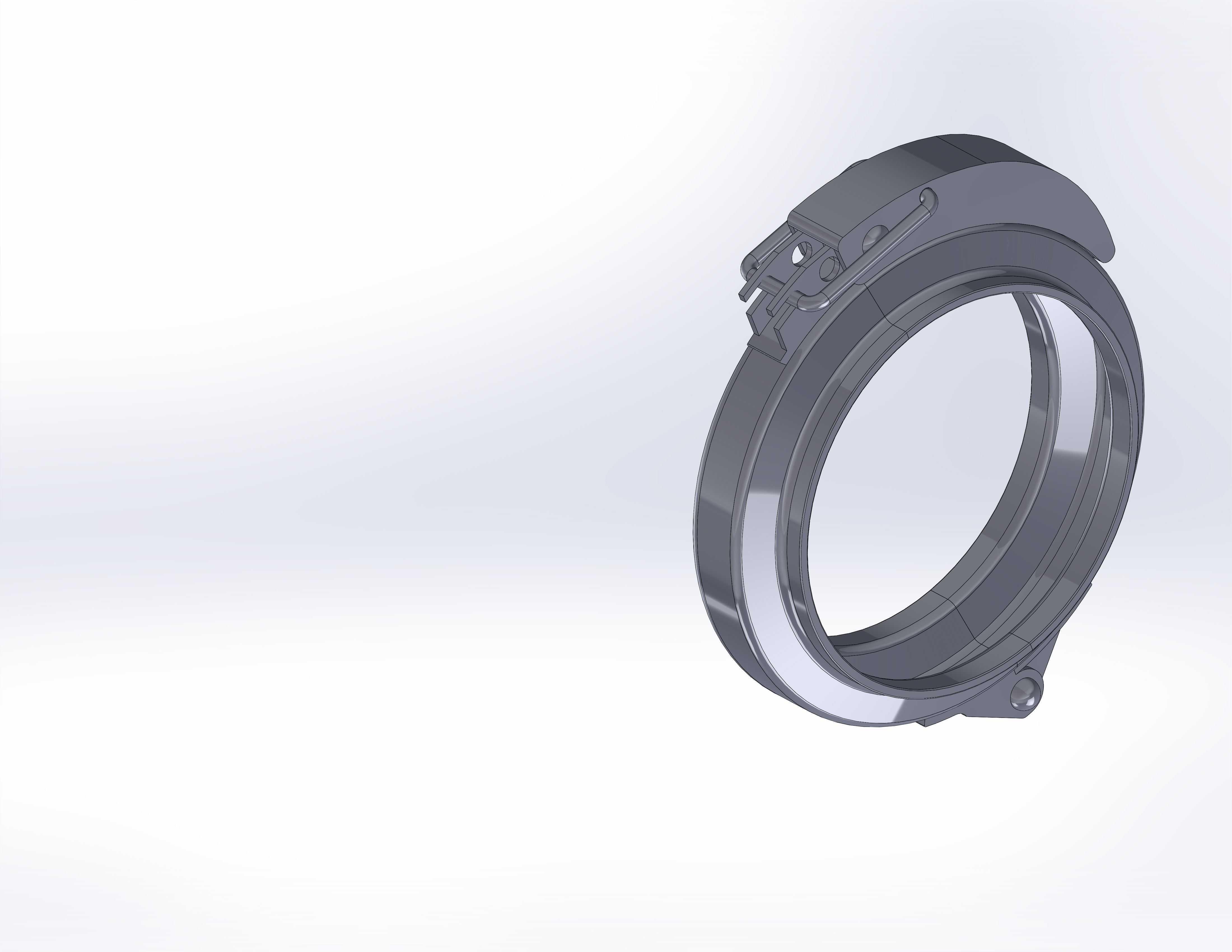

　　在流体输送管网的现场安装与运维场景中，快拆式卡箍是替代传统法兰螺栓连接的核心紧凑连接件，这款适配80mm公称通径的快速释放卡箍，主要面向需要频繁拆装、定期清理内部介质残留的管路系统，常见于食品加工输送线、制药洁净管路、真空负压管网、中小型通风除尘支管的接驳位置，相比多螺栓紧固的法兰结构，单人无需额外辅助工具即可完成锁紧与释放操作，能将单段管路的拆装耗时压缩至十秒级别，大幅降低产线停机维护的时间成本。从结构设计逻辑来看，这款卡箍采用分体式抱合环体结构，环体内侧预留了适配标准密封圈的梯形嵌槽，安装时将两个带凸缘的管端对接，密封圈套在对接缝外侧后，卡箍环体完全包覆管端凸缘的外斜面，通过环体一端的快压扳杆结构施加锁紧力，

　　让环体内斜面与管端凸缘斜面形成楔面压紧，既可以保证对接位置的同轴度，也能通过均匀的环向压力让密封圈产生稳定的压缩形变，实现无泄漏的密封效果，扳杆位置的锁扣结构自带防松脱特性，在管路存在小幅振动的工况下也不会自行松脱，避免常规喉箍类紧固件容易受振动滑移松脱的问题。设计过程中重点考量了安装边界的适配性，卡箍闭合状态下的环体内径严格匹配80mm通径管端凸缘的外径尺寸，环体的轴向宽度覆盖管端凸缘的全部承压面，不会出现局部压应力过大导致凸缘变形的问题；卡箍打开状态下的最大开口尺寸大于管端凸缘外径，安装时不需要轴向挪动两侧管路，直接从径向卡入对接位置即可完成预装，对于已经固定排布完成的管网改造场景十分友好，不需要大范围调整原有管路的支撑位置。

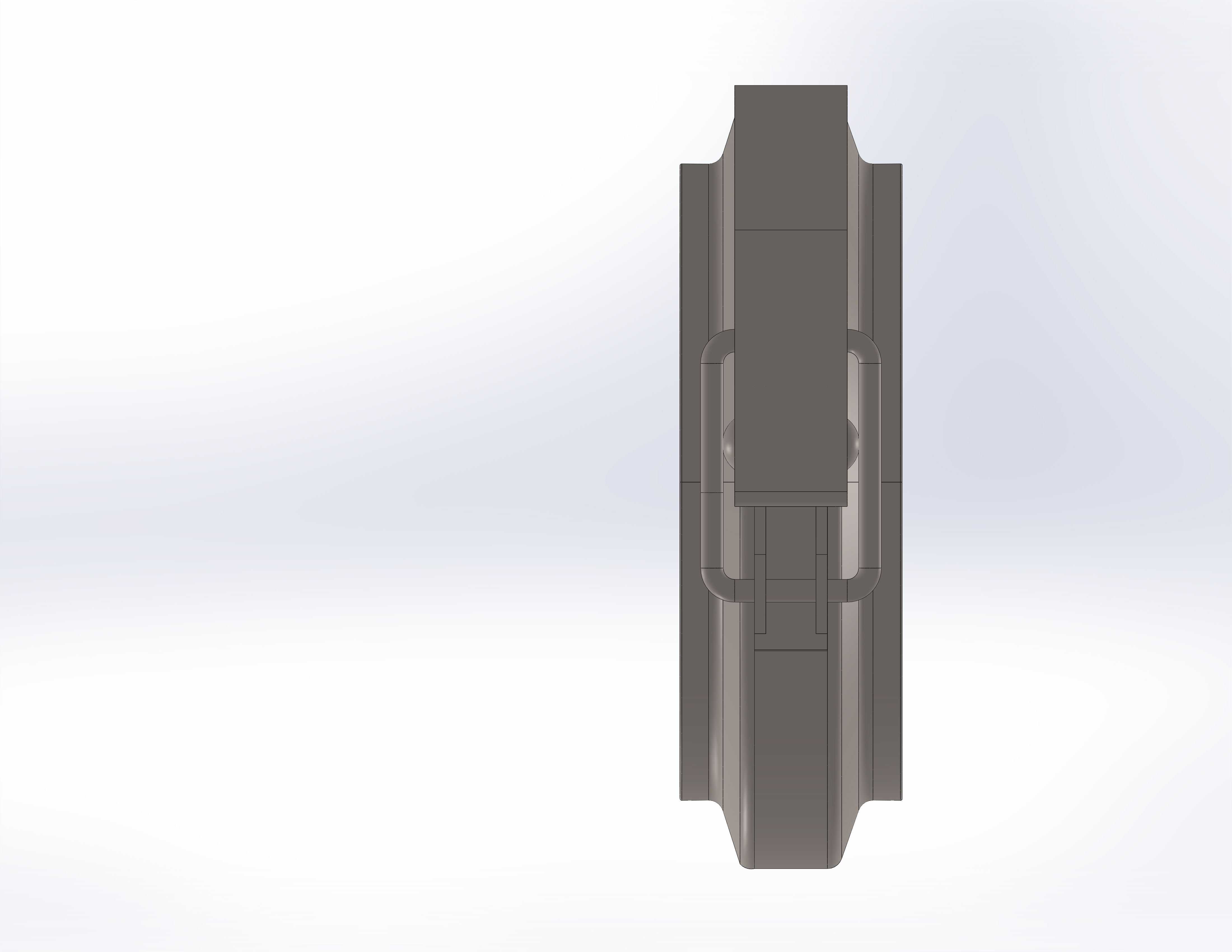

　　卡箍的铰接端采用双销轴对称布局，开合过程中两侧环体始终保持同轴转动，不会出现单侧偏摆导致的安装卡滞，快压扳杆的力臂长度经过反复校核，普通人手施加正常握力即可达到额定锁紧力矩，不需要借助扳手等加力工具，同时扳杆压紧后完全贴合环体外壁，不会突出额外的结构占用安装空间，在管路排布密集的狭小空间内也能顺利操作。从实际使用的工况适配性来看，这款卡箍的环体结构做了等强度优化，在锁紧受力较大的铰接位置和扳杆连接位置做了局部加厚处理，非受力区域做了合理的壁厚减薄，在保证整体结构强度满足1.6MPa工作压力要求的前提下，尽可能降低了卡箍自身的重量，降低管路支撑结构的承重负载。环体的所有棱边都做了圆角钝化处理，安装操作过程中不会划伤操作人员的手部，

　　也不会刮破相邻的管路保温层或线缆护套。在密封适配层面，环体内侧的嵌槽可以适配不同材质的密封圈，包括三元乙丙橡胶、硅橡胶、氟橡胶等，可根据输送介质的温度、腐蚀特性灵活更换密封件，不需要更换卡箍本体就能覆盖-40℃到200℃的工作温度区间，适配水、气体、弱腐蚀性流体等多种介质的输送需求。不同于需要均匀拧紧多颗螺栓的法兰连接，这款卡箍的楔面压紧结构可以自动实现环向压力的均匀分布，不会出现因为螺栓拧紧力矩不一致导致的密封面局部泄漏问题，对安装人员的技能要求更低，即使没有经过专业管道安装培训的运维人员，也能快速完成可靠的连接操作。在管路需要定期拆卸清理、更换滤芯、检查内部工况的场景下，这种快拆卡箍的优势尤为明显，比如食品行业的物料输送管路，每次生产批次结束后都需要拆解管路进行清洗消毒，使用这款卡箍可以大幅提升清洗作业的效率，同时避免反复拆装螺栓导致的螺纹滑牙、零件丢失问题。卡箍的整体外形为规整的环形结构，安装完成后没有突出的尖锐结构，方便在外部包裹保温层，不会因为局部结构突出导致保温层贴合不严出现冷桥问题，在需要温控的流体输送场景中也能适配。
