杆装式云台监测摄像设备结构设计

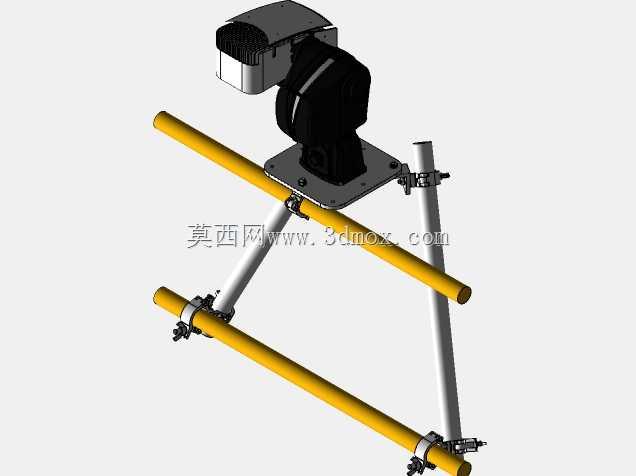

　　这套杆装云台监测设备的结构设计，核心围绕户外杆架部署场景的实际使用需求展开，区别于常规壁装、吊装的监控设备，整套结构优先适配现场常见的圆管横杆、立杆安装条件，无需额外定制焊接支架，可直接通过配套的快装夹具完成固定，大幅降低现场施工的改造成本。从结构组成来看，上部的云台主体采用一体化密封壳体设计，壳体接缝处预留密封胶圈安装槽，可满足户外露天使用的防水防尘要求，云台内部集成水平、俯仰两个维度的转动传动结构，转动副处采用阻尼密封设计，既可以保证转动调节的顺畅度，也能避免雨水、沙尘进入传动腔造成卡滞。云台上部的设备搭载平台预留通用安装孔位，可适配不同规格的摄像、传感监测模块，孔位采用长圆孔设计，允许安装时根据搭载设备的重心做小幅位置调整，

　　避免重心偏移导致的云台转动负载不均。下部的安装支架部分采用交叉杆支撑结构，两根平行的横向圆杆作为主承载梁，搭配斜向支撑圆杆形成三角稳定结构，相比单杆悬臂的安装形式，抗风载能力提升明显，可适应沿海、高架等强风场景的使用需求。夹具部分采用对夹式抱箍结构，抱箍内侧预留防滑齿纹，与圆杆接触时可增大摩擦力，避免长期受风载荷影响出现支架滑移、偏转的问题，抱箍的锁紧件采用手拧快锁结构，现场安装时无需额外携带专用工具，即可完成支架角度、位置的粗调，锁紧后配合防松垫片，可保证长期使用无松动。设计过程中重点考量了安装边界的适配性，抱箍的开合尺寸覆盖现场常见的40mm到60mm直径圆杆，无论是脚手架钢管、标准监控立杆还是现场临时搭设的型材横杆，

　　都可以直接装夹固定，不需要额外加工转接件。支架的整体悬挑长度控制在合理范围内，在保证云台转动无结构干涉的前提下，尽可能缩短力臂长度，降低杆架承载的弯矩载荷，避免长期负载导致杆架变形。云台与支架的连接采用法兰盘式安装结构，法兰盘上均布四个安装孔，安装时可根据现场布线方向调整云台的初始朝向，法兰盘与支架接触面设置定位销孔，调整到位后打入定位销，可避免螺栓受剪切力断裂的风险。布线通道隐藏在支撑圆杆内部，设备线缆从云台底部出线后，直接穿过空心的支撑圆杆延伸至杆架下方的布线槽，既避免线缆外露受紫外线老化，也能防止大风天气线缆摆动拉扯接头造成接触不良。整套结构的材质选择上，与外部环境接触的金属件全部采用不锈钢或者喷塑防锈铝合金材质，

　　紧固件全部采用304不锈钢材质，避免户外长期使用出现锈蚀卡死的问题，云台壳体采用高强度工程塑料，在保证结构强度的同时降低整体重量，减轻支架承载负荷。转动结构的传动件采用耐磨尼龙材质搭配金属嵌件，既保证传动精度，也能避免金属件直接摩擦产生异响，同时无需频繁加注润滑脂，降低后期维护成本。在功能实现层面，这套结构可支持搭载设备在水平方向360度连续转动，俯仰方向正负90度调节，可覆盖全角度的监测视野需求，转动限位处设置软质缓冲垫，避免转动到极限位置时硬碰撞损坏内部传动件。支架的斜撑杆同样采用可调节长度的结构，安装时可根据横杆的实际间距调整斜撑长度，保证整个支架始终处于水平稳定状态，即使两根安装横杆存在不平行、间距有误差的情况，也能通过调整斜撑长度完成适配，降低了现场安装的杆架施工精度要求。
