OdroidU3嵌入式开发板带散热组件结构

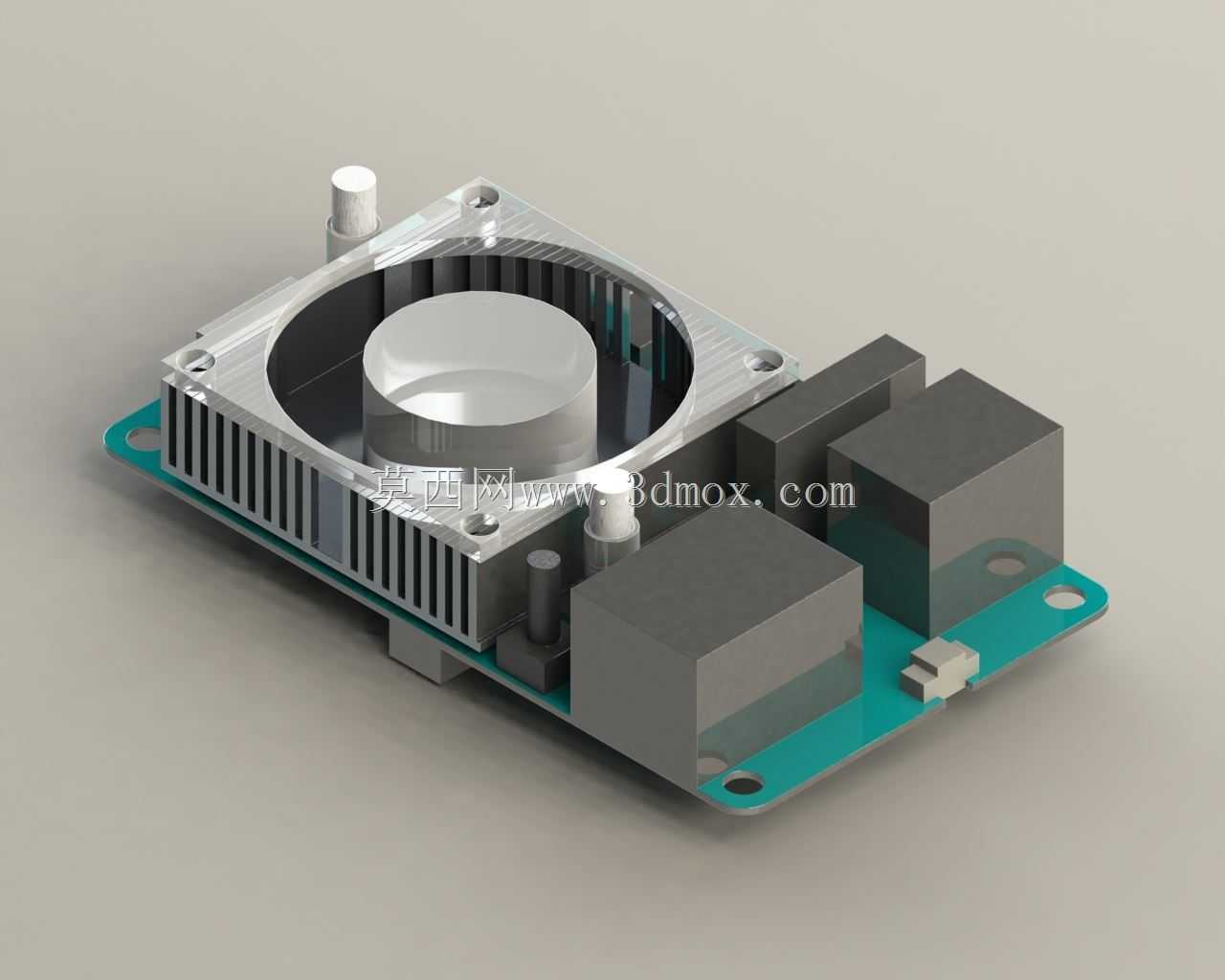

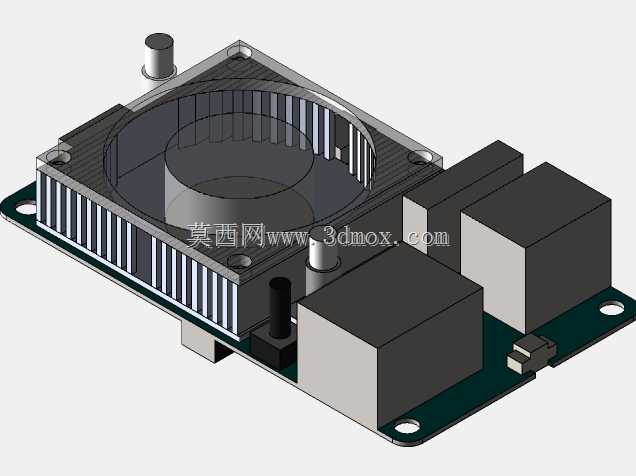

　　在嵌入式开发与小型智能硬件集成场景中，这类单板计算机的结构适配一直是硬件落地环节的核心考量点，不同于通用消费级电子的结构设计，开发板的三维结构需要同时兼顾核心算力模块的散热需求、板载元件的避让空间、外接扩展的安装边界，才能满足原型验证、小批量设备集成的实际使用要求。从结构组成来看，该单板以青绿色PCB作为承载基底，板上集成了核心处理器模块、供电转换元件、接口接插件几类核心部件，其中核心处理器上方直接压装了铝制挤型散热鳍片，鳍片中心预留了轴流风扇的安装位，通过四角的塑料定位柱实现风扇与散热片的同轴固定，避免风扇运行时的震动传导至PCB板引发焊盘疲劳。散热鳍片的侧边做了等间距的直齿开槽，

　　齿厚与齿间距按照自然对流加主动风冷的组合散热场景设计，在风扇未全速运行时也能通过鳍片间的空气流通带走处理器的静态功耗热量，当处理器负载提升触发温控阈值时，风扇直吹鳍片中心区域，能快速将核心区域的热量通过鳍片表面扩散到周边空气里，避免核心过热降频影响开发进程。板载的几个方块状元件是直流供电转换模块，这类元件本身在电压转换过程中会产生一定热量，布局上特意和核心散热模组保持了安全电气间隙，同时在结构高度上低于散热鳍片的顶面高度，既不会干涉散热风道的气流走向，也能借助风扇带动的周边扰流带走自身工作产生的热量，不需要额外加装独立散热件。PCB板的边缘预留了两个圆形安装固定孔，孔位做了金属包边处理，

　　安装孔的中心距按照通用嵌入式设备的安装标准设定，既可以通过铜柱固定在定制的设备外壳内部，也能搭配绝缘垫片直接固定在开放式的开发台架上，适配不同的集成场景。接口端的小型接插件布局在板边靠近固定孔的位置，接插件的插拔方向平行于PCB板面，插拔操作时的受力方向与板面平行，不会对PCB板产生垂直方向的弯折应力，避免长期插拔导致的板件变形。整个组件的公差控制按照电子组装的常规要求设定，所有板载元件与散热组件的配合公差控制在±0.25mm范围内，既可以满足3D打印快速打样验证的精度要求，也能适配常规机加工的散热件生产精度，不需要额外做结构修配就能完成组装。在实际应用中，这类结构模型可以直接用于嵌入式设备的外壳设计适配，

　　设计师在做设备外壳建模时可以直接调取该模型，提前预留散热通风孔的位置、安装柱的高度、接口的开窗尺寸，避免外壳加工完成后出现元件干涉、接口对位不准、散热风道被遮挡的问题；也可以用于教学场景下的嵌入式硬件结构演示，让学习者直观理解单板计算机的元件布局逻辑、散热模组的安装方式、PCB板的固定方式，比单纯的电路原理图更有实物参考价值。从安装边界来看，整个组件的最大高度由散热风扇的顶面决定，最大外轮廓尺寸不超过PCB板的长宽边界，在集成到小型设备内部时，只需要在PCB板上方预留不超过风扇顶面的净空高度，在散热鳍片对应的外壳区域开设通风网孔，就能满足设备长期稳定运行的散热需求，不需要额外增加散热结构占用设备内部空间。板上的定位柱除了固定风扇之外，也能在组装过程中起到防呆作用，避免散热片装反导致鳍片遮挡周边元件或者风道方向错误，降低组装过程中的出错概率。
