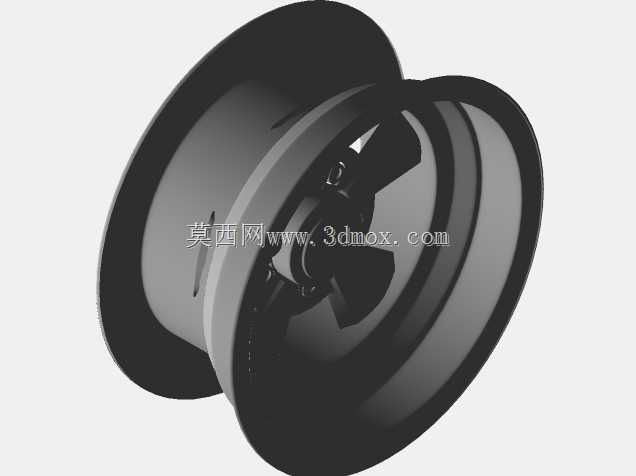

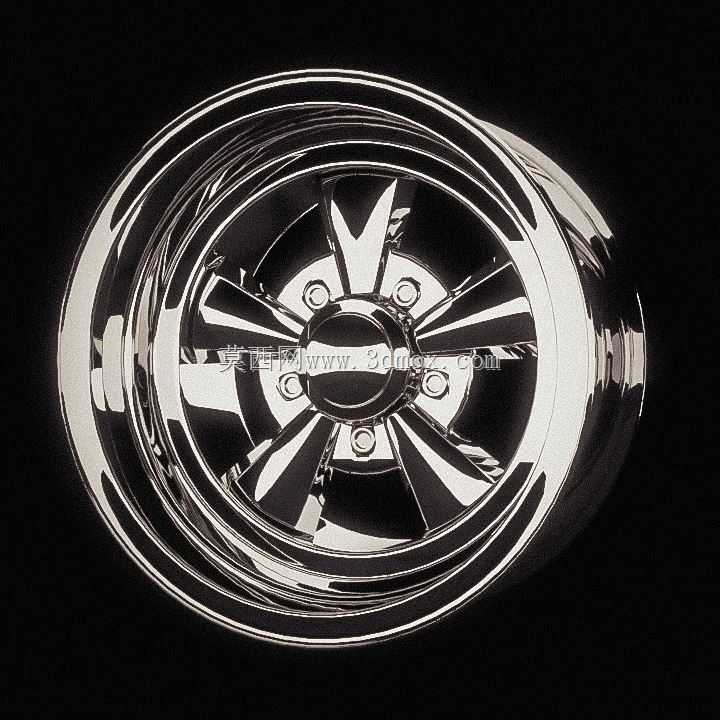

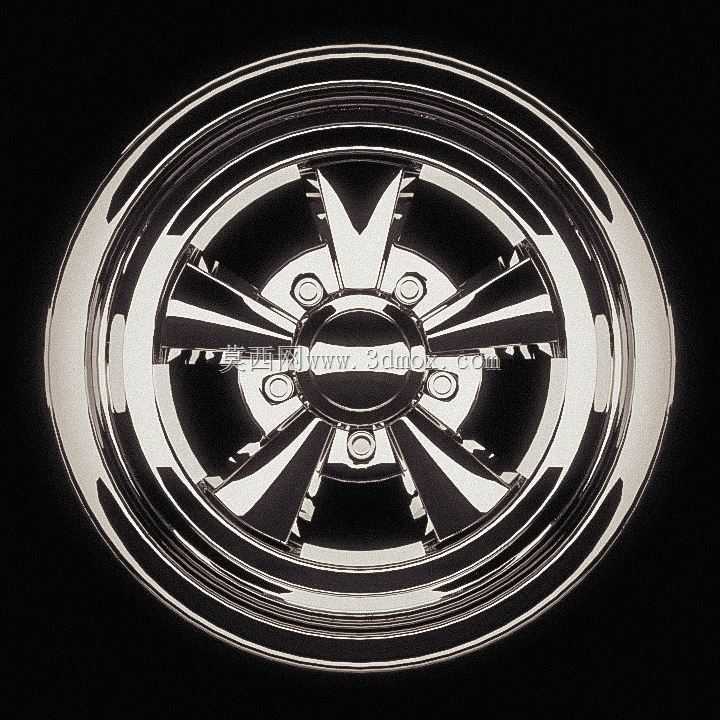

美式肌肉车镀铬五星辐条轮毂结构设计

　　这款轮毂的设计核心围绕美式经典肌肉车的改装与原厂替换场景展开，在结构设计阶段优先考虑了大马力后驱车型的扭矩承载需求，辐条采用宽截面五星对称布局，每根辐条从中心安装座向外延伸至轮辋边缘的过程中做了渐变加厚处理，靠近轮毂中心的位置辐条厚度达到18mm，向轮缘过渡时逐步收窄至12mm，既保证了大扭矩输出时辐条不会出现应力集中断裂的问题，也通过对称结构平衡了高速旋转时的动平衡余量，减少车辆行驶过程中的方向盘抖动问题。轮辋部分采用深凹式设计，适配宽胎安装需求，轮辋的胎圈座位置做了高精度的圆角过渡处理，圆角半径严格匹配民用子午线轮胎的胎圈钢丝弧度，避免轮胎充气后出现胎圈密封不严导致的慢漏气问题，同时轮辋边缘的凸缘高度比普通家用车轮毂高2mm，

　　能够在车辆激烈驾驶、轮胎侧向受力较大时防止轮胎脱圈，适配直线加速赛、街道改装等多种使用场景。中心安装座的孔位采用5孔通用布局，孔位分布圆直径适配主流美式肌肉车的轴头尺寸，安装孔内预留了轮毂螺栓的沉台空间，沉台深度刚好覆盖螺栓头的全部高度，避免螺栓突出轮毂表面影响装饰盖安装，中心孔的直径做了公差带控制，与轴头的配合间隙控制在0.02mm以内，既保证安装时能够顺利套入轴头，也不会因为间隙过大导致高速行驶时轮毂出现径向跳动。表面处理采用全镀铬工艺，在建模阶段就对所有外露面做了连续曲面处理，没有出现细碎的折角或者拼接棱线，保证镀铬层能够均匀附着，不会因为曲面突变导致镀铬层厚度不均、后期使用出现鼓包脱落的问题，辐条表面的弧度经过多次调整，

　　光线照射下能够形成连续的反光带，还原美式经典轮毂的亮面视觉效果。在安装边界的设计上，轮毂的偏距设置适配肌肉车的宽体改装需求，安装后轮距会比原厂轮毂小幅增加，提升车辆过弯时的侧向稳定性，同时轮毂背面的刹车避让空间做了足够的掏空处理，能够容纳大尺寸多活塞刹车卡钳与加大刹车盘，不需要额外加装垫片就可以完成升级，避免加装垫片带来的螺栓受力长度不足、轮毂固定强度下降的隐患。轮辋的气门嘴安装孔设置在两根辐条之间的位置，孔位做了沉台处理，安装标准橡胶气门嘴或者金属气门嘴都能够保证密封面平整，不会出现漏气问题，同时气门嘴的位置避开了辐条的遮挡，后期给轮胎充气时不需要调整轮毂角度就可以直接对接充气嘴。整个轮毂的壁厚设计做了等强度优化，

　　非受力区域的壁厚适当减薄，在保证整体结构强度满足大马力车型使用需求的前提下，尽可能控制轮毂的整体重量，减少簧下质量，提升车辆的加速响应性能与悬挂系统的工作效率，辐条与轮辋、中心安装座的连接位置都做了大圆角过渡处理，避免应力集中，在车辆经过颠簸路面、承受冲击载荷时，连接位置不会出现裂纹扩展的问题。建模过程中所有的配合尺寸都参考了实车安装的公差要求，安装孔的位置度公差控制在0.1mm以内，保证轮毂安装到轴头上之后，所有螺栓能够顺利穿入，不会出现孔位错位需要强行掰动轮毂安装的问题，轮辋的胎圈座直径公差严格控制在允许范围内，既不会因为尺寸过小导致轮胎安装困难，也不会因为尺寸过大导致轮胎充气后无法紧密贴合胎圈座。
