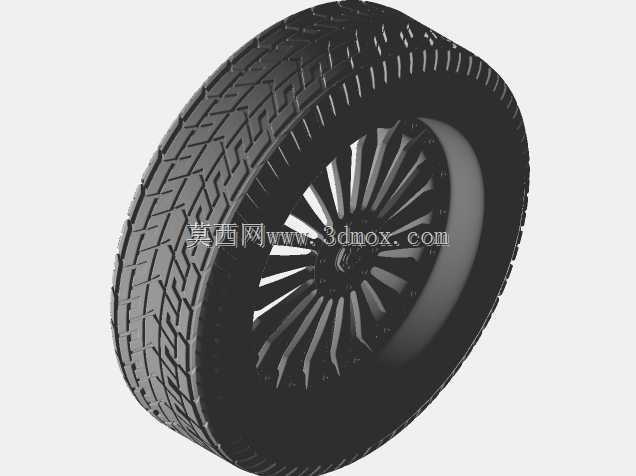

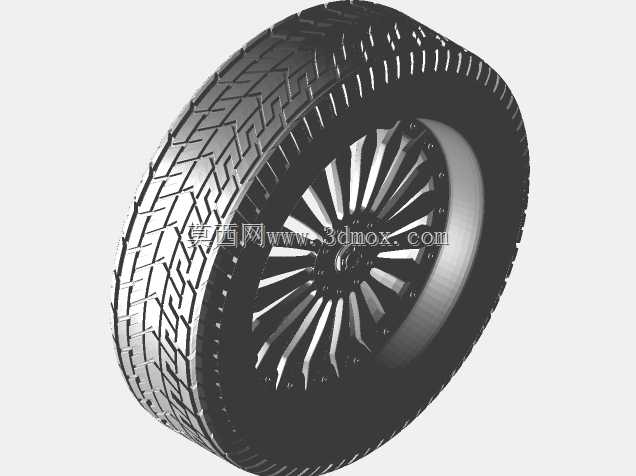

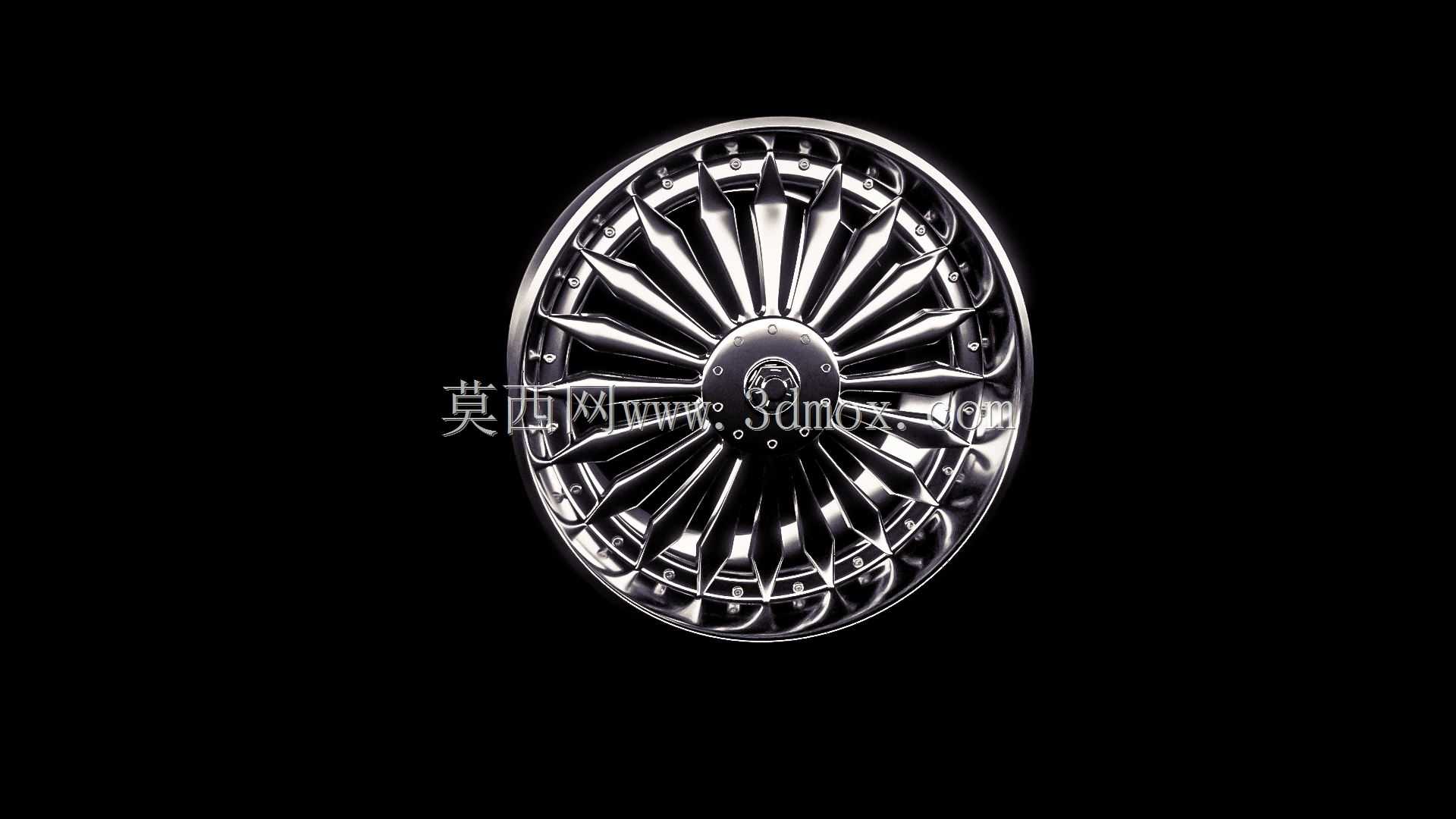

多辐条脉状改装汽车轮毂结构设计

　　这款脉状辐条轮毂的设计，首先要匹配改装乘用车的行驶工况，日常铺装路面行驶时，辐条的排布逻辑需要兼顾制动系统散热与结构承载能力，区别于原厂五辐、六辐的常规布局，密集的放射状辐条在轮辋与中心安装盘之间形成了连续的传力路径，每一根辐条的截面都做了渐变处理，靠近中心座的位置厚度更大，用来传递半轴输出的扭矩，靠近轮辋的位置逐渐收窄，既可以降低非簧载质量，也能在轮辋受到路面冲击时，通过辐条的微小形变吸收部分振动，避免硬连接带来的轮辋开裂风险。从安装边界来看，中心定位孔的尺寸需要匹配对应车型的轴头直径，PCD螺栓孔的分布圆直径严格对应改装车型的轮毂固定参数，螺栓孔的沉台深度要保证轮毂螺栓安装后不会突出安装面，避免装车后螺栓与制动分泵、

　　防尘罩产生运动干涉。轮辋的J值与ET偏距设计，需要兼顾轮胎安装后的胎壁支撑性，以及转向时轮胎与翼子板内衬、悬架摆臂的间隙，避免满打方向或者悬架压缩到极限行程时出现剐蹭。设计过程中，辐条的背面做了掏空的轻量化处理，掏空区域的壁厚经过受力校核，在保证径向、侧向冲击强度满足国标要求的前提下，尽可能削减多余的材料，降低轮毂整体重量，这对于提升车辆的加速响应、制动性能以及悬架的动态响应都有实际帮助。轮辋的胎圈座位置做了标准的凸峰设计，保证轮胎充气后胎圈能够牢牢卡在轮辋上，即使在低胎压行驶或者快速过弯产生大侧向力时，也不会出现轮胎脱圈的风险。气门嘴的安装孔位设置在两根辐条之间的轮辋凹陷区域，既方便后续充气操作，

　　也不会因为辐条的遮挡导致气门嘴安装困难，同时避开了应力集中的辐条根部区域，避免开孔对轮辋整体强度造成过大影响。表面的造型上，每根辐条的棱线都做了圆弧过渡，没有尖锐的直角结构，一方面是降低铸造或者锻造过程中的应力集中，减少生产过程中出现冷隔、裂纹的概率，另一方面也能减少车辆行驶过程中的风阻，高速行驶时气流可以顺着辐条的曲面顺利流过制动盘区域，带走制动片摩擦产生的热量，避免长距离制动后出现热衰减。从实际使用场景来看，这类轮毂多用于民用改装乘用车，适配17到20寸的轮胎规格，对应的载荷等级要满足单轮承载整备质量加上满载载荷的1.2倍安全系数，侧向刚度的设计要保证车辆高速过弯时，轮毂不会产生过大的形变导致轮胎偏磨或者轮辋失圆。

　　中心盖的安装位采用标准的卡扣结构，能够适配同规格的通用中心盖，方便用户根据自身需求更换标识。轮辋的边缘做了加厚的防擦设计，日常靠边停车时即使轻微剐蹭路肩，也不会直接损伤轮辋的主体结构，小的剐蹭只需要打磨表面即可修复，不会影响整体的结构强度。在建模过程中，所有的安装孔位、配合面都严格按照互换性要求设计，中心孔的公差带采用H7级别，保证与轴头的配合间隙控制在合理范围，避免装车后出现高速抖动的问题；螺栓孔的位置度公差控制在0.1mm以内，保证每一颗螺栓都能顺利穿入，不会出现强行拧螺栓导致的应力集中。辐条与轮辋的连接位置做了大圆角过渡，分散路面传递过来的冲击载荷，避免连接处出现应力集中导致的断裂风险。整个轮毂的壁厚设计均匀，避免生产过程中因为壁厚差过大出现缩孔、缩松等铸造缺陷，对于锻造工艺生产的版本，辐条的金属流线方向顺着受力方向排布，进一步提升整体的结构强度。
