这套十字滑动组件主要适配桌面级小型车床的进给改造场景,在个人DIY加工、小型零件试制、教学实训类的机加工场景中十分常见,很多爱好者在搭建微型加工工位时,都会选用这类结构来实现刀具的双向平面进给动作。从实际使用逻辑来看,这类十字滑块承担的是X、Y两个垂直方向的直线运动承载功能,上方的滑台用来装夹刀架或者小型工件,通过两个方向的独立位移,配合车床主轴的旋转动作,就能完成端面车削、外圆走刀、简单槽型加工甚至小范围的铣削动作,弥补小型车床原生进给行程不足、手动操作精度难控制的问题。

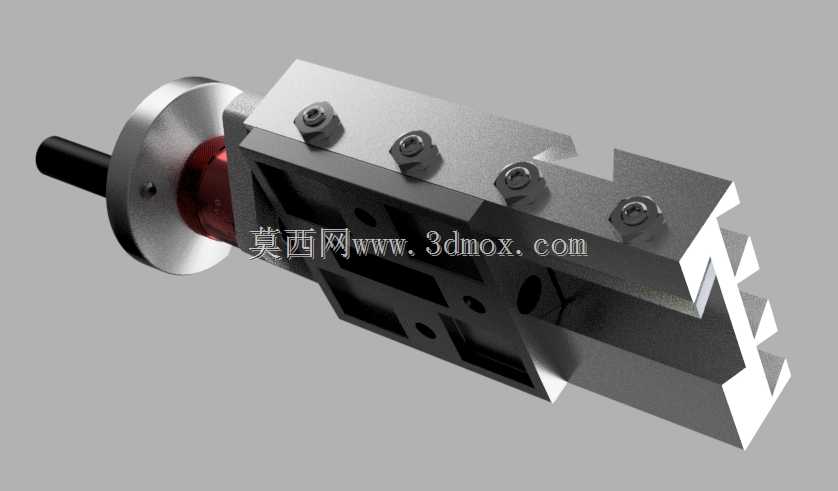

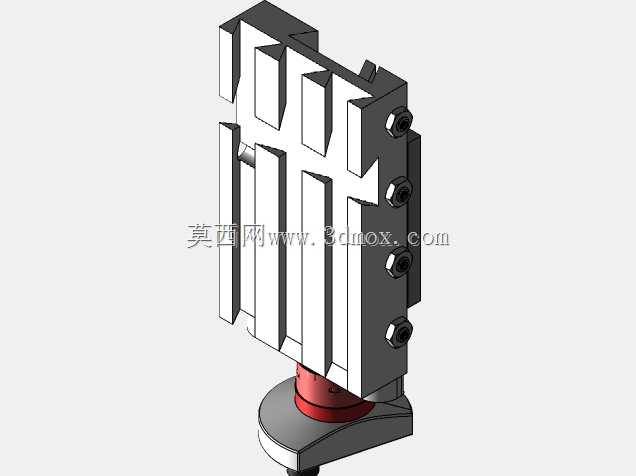

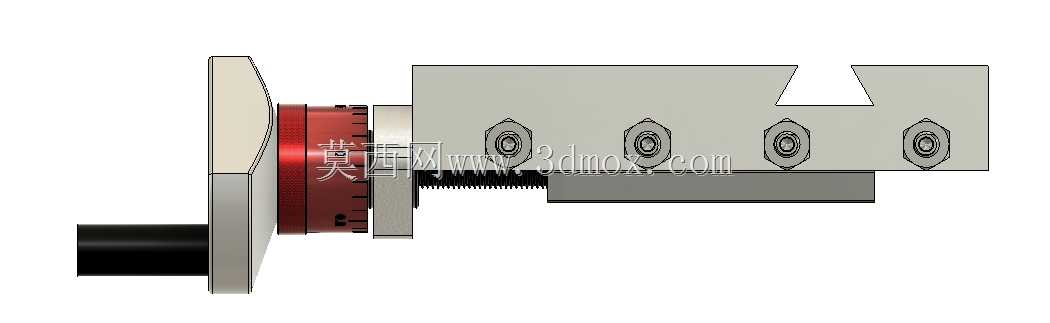

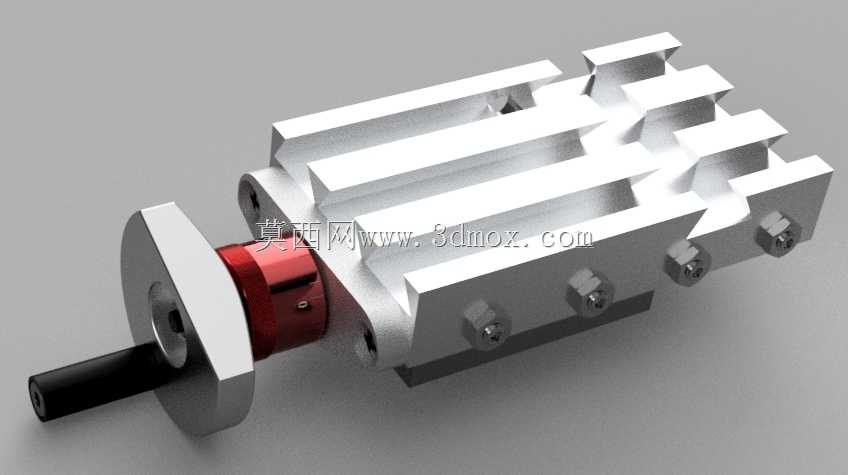

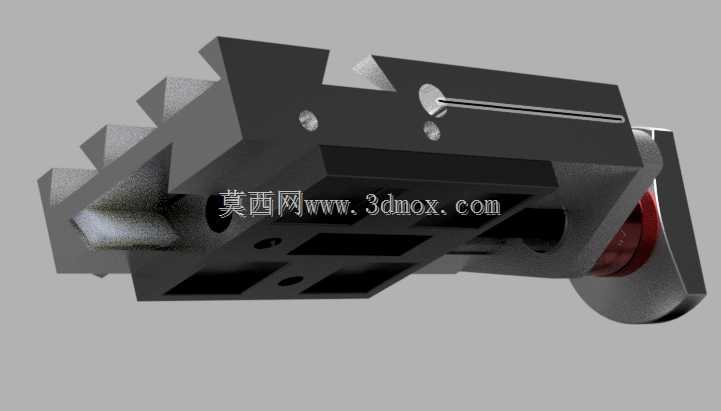

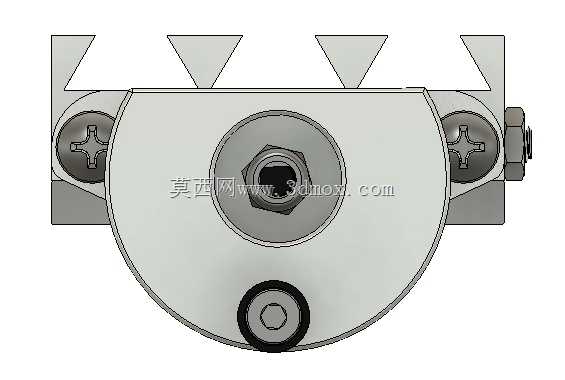

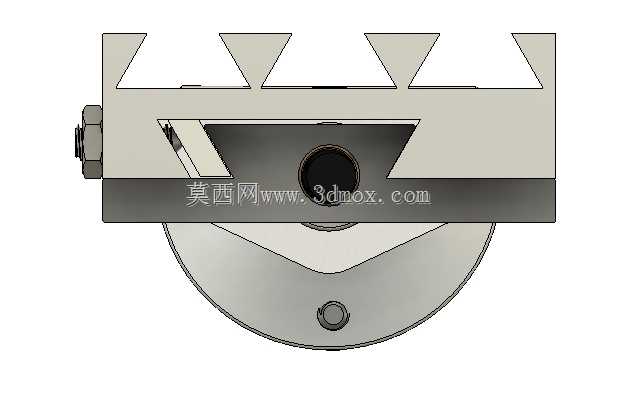

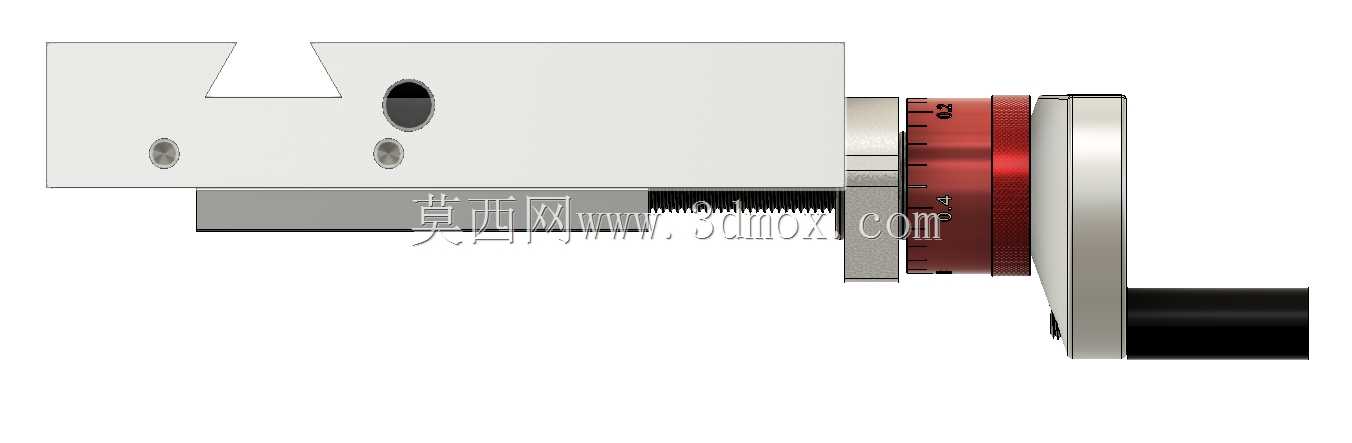

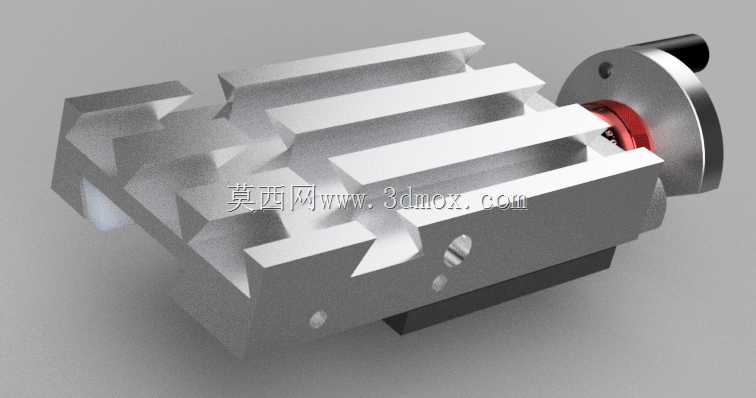

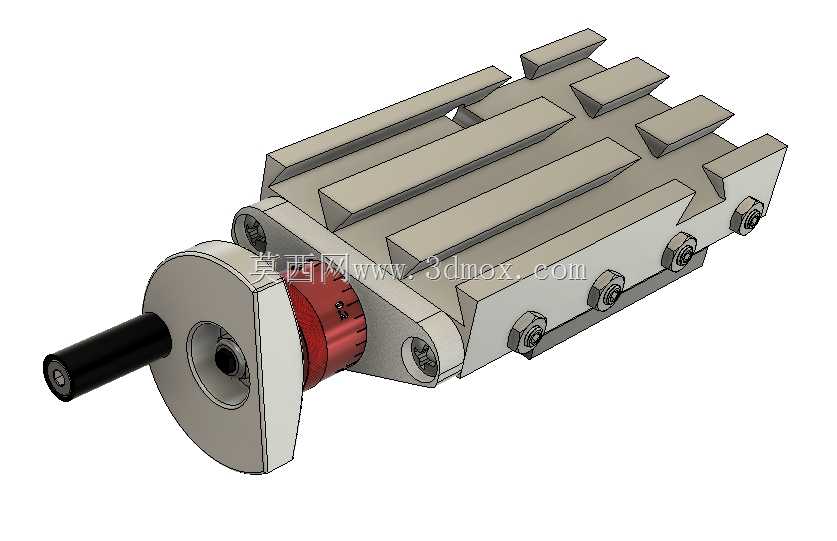

从结构设计的角度拆解,整个组件采用了经典的燕尾槽导向结构,两个方向的滑台都通过一体式铣削的燕尾导轨实现滑动配合,这种导向形式的优势在于结构紧凑、导向精度稳定,同时能承受垂直于滑动方向的切削载荷,不会在走刀过程中出现滑台抬升或者侧向偏移的问题。和线轨导向的滑台相比,燕尾槽结构的抗振性能更好,在小型设备的断续切削场景下,能有效吸收加工过程中的振动,避免刀具崩刃或者加工表面出现振纹。滑台的驱动端采用了丝杆传动的结构,和手轮或者步进电机连接后,就能实现精确的进给量控制,每一圈进给对应的位移量可以通过丝杆螺距来匹配不同的加工需求,日常使用中只需要定期在导轨接触面加注润滑脂,就能长期保持滑动的顺畅度,维护成本极低。
在安装边界的设计上,整个组件的底座做了平整的安装基准面,边缘预留了多个沉头安装孔,可以直接固定在车床的床身基座或者自制的工装平台上,不需要额外做复杂的转接板设计,安装时只需要保证底座和主轴轴线的平行度、垂直度公差在0.02mm以内,就能满足常规小型零件的加工精度要求。上层滑台的顶面同样加工了标准的T型槽或者螺纹安装孔,用来固定刀架、工件夹具或者小型动力头,安装孔的间距适配市面上主流的小型车床配件尺寸,不需要二次打孔改造就能直接适配。两个方向的滑台行程设计匹配小型车床的加工范围,不会出现行程过长导致结构刚性下降,也不会因为行程过短限制加工尺寸,在常规的小直径棒料加工、塑料件和软金属件的试制场景下,这个行程范围完全能覆盖绝大多数的加工需求。
从实际使用的反馈来看,这类十字滑块的设计重点在于导轨配合面的间隙控制,设计时在燕尾槽的侧面预留了镶条调整结构,使用一段时间后如果出现滑动间隙过大的问题,可以通过调整镶条的压紧螺丝来消除间隙,重新恢复导向精度,不需要整体更换部件。整个组件的结构没有复杂的异形零件,所有的结构件都可以通过常规的铣削、钻削工序加工完成,非常适合作为CAD建模练习的案例,建模过程中可以重点练习燕尾槽的配合公差设计、丝杆安装位的同轴度控制、安装孔的位置度标注等机械设计的基础要点,通过对这个结构的建模拆解,能快速理解滑动导向类部件的设计逻辑,掌握常规机械传动部件的公差配合选择思路。在实际的设备改造场景中,这类十字滑块还可以拓展应用到小型雕刻机、3D打印设备的运动平台、点胶工装的位移机构等场景,只要是需要平面内双向直线运动的小型工位,都可以通过调整安装尺寸和行程参数来适配,结构的通用性很强。
